i-on40
Carte électronique centrale
1
2
3
4
5
6
7
8

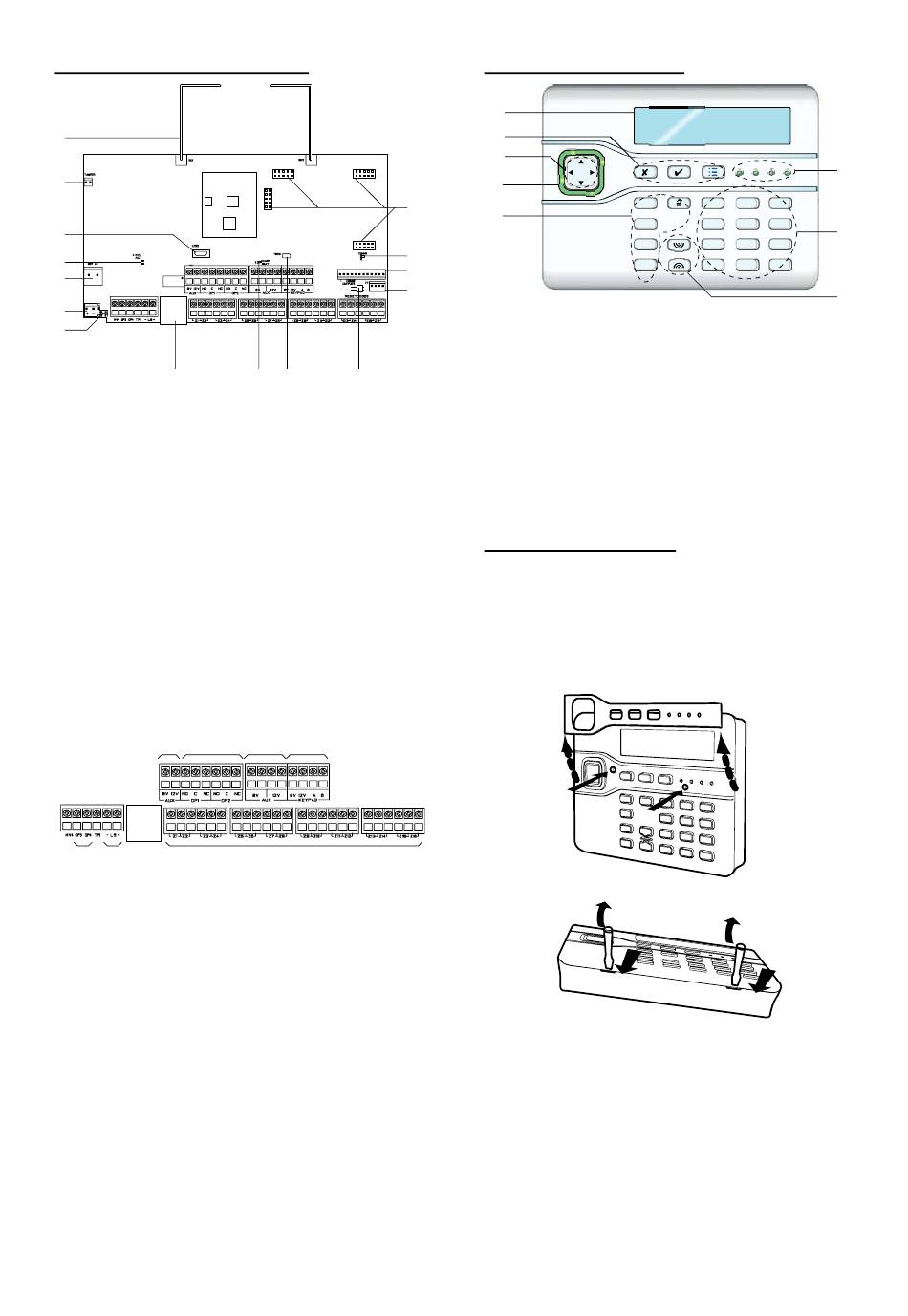

Figure 3 Carte électronique de la centrale
1. Antennes (ne pas plier).
2. Connecteur de l'autoprotection.
3. Connecteur mini USB.
4. .Leds d'activité Ethernet
5. Sortie transformateur 20 Va.
6. Connecteur batterie.
7. Picots Kick Start (démarrage).
8. Connecteur Ethernet.
9. LED de fonctionnement
10. Terminaison RS485.
11. Picots de RAZ des codes.
12. Connecteur d'extension picots 13-16.
13. Connecteur d'extension picots 1 to 12.
14. LED d'activité transmissions.
15. Connecteurs d'extension transmetteurs.
1 2
10 9 8 7 6
Figure 4 Connecteurs de la centrale
1. Alimentation auxiliaire.
2. Sorties relais.
3. Alimentation auxiliaire.
4. Bus clavier.
5. Connecteurs des zones filaires.
6. Connecteur Ethernet.
7. Connecteur haut parleur.
8. Autoprotection sirène.
9. Sorties tension).
10.
14,4 Volts alimentation Sirène
15
14
13
12
9 10 11
3 4
5

Clavier de commande

1
2
3
4
A
5
B
C
D
Figure 5 Commandes et signalisations
1. Clavier LCD (2 x 20 caractères).
2. Touches de programmation.
3. Touches de navigation
4. Leds d'alerte
5. Touches de Mise En / Hors service.
6. Touches d'agression.
7. Touches numériques et textes.
8. Leds marche et arrêt.

Ouverture du clavier

Ouvrir délicatement le clavier en retirant la
partie 1 puis dévisser les deux vis qui se
trouve en dessous de la partie 1. Puis
utiliser une pièce de 1 centime que vous
insérez dans les fentes inférieures du
clavier pour déclipser celui-ci.
1
2
Figure 6 Ouverture du clavier
8
1 2 abc 3 def
7
4 ghi 5 jkl 6 mno
7 pqrs 8 tuv 9 wxyz
* 0 #
6
4
3
Page 3
