Introduction

Centrale et clavier

Ouverture de l'unité centrale
Avertissement: Lorsque la tension secteur est
connectée celle-ci est présente sur les bornes de
raccordement prés du transformateur ("7" à la figure 1).
L'accès à l'unité centrale ce fait par deux vis cruciforme
en haut du boitier, basculer ensuite la face avant et la
retirer de ses ergots de fixation (voir Figure 1.).
La figure 1 montre l'intérieur de l'unité centrale.
2
3
1. Trou oblong de fixation de l'unité centrale.
2. Antennes.
3. Trous de fixation.
4. Circuit imprimé.
5. Entrées de câble.
Page 2
1
2
3
4
5
6
7

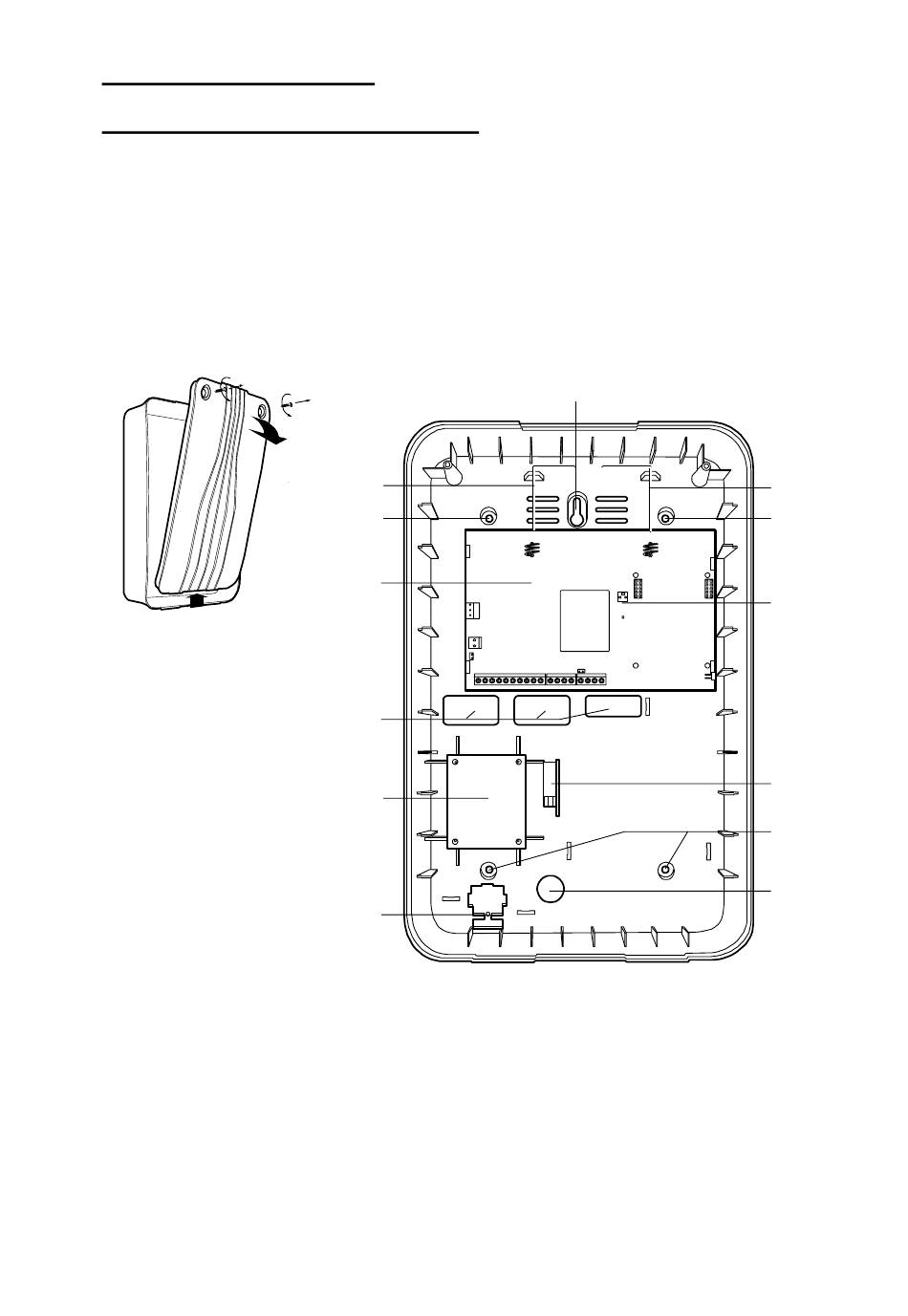

Figure 1. Unité centrale
1
6. Transformateur.
7. Bornes de raccordement secteur.
8. Entrée de câble secteur.
9. AP à l'ouverture et à l'arrachement.
10. Picot de raccordement AP.
i-on16
2
3
10
9
3
8
