1. Marron - OP1 = Sortie 1
2. Orange - OP2 = Sortie 2
3. Jaune - OP3 = Sortie 3

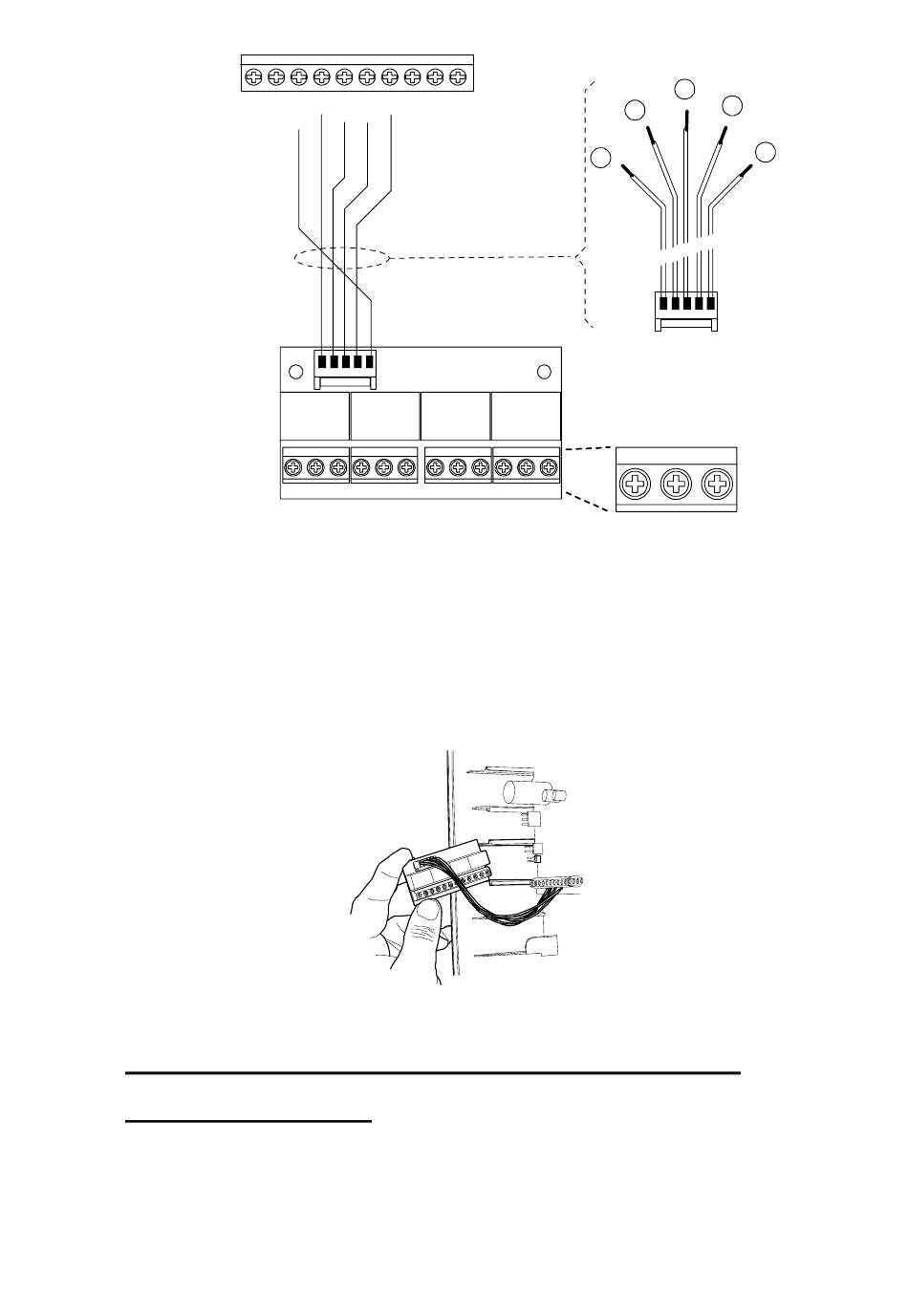

Figure 15. Connexion d'un module I-RC01
Une fois le module I-RC1 raccordé, vous pouvez le glisser
dans les rails prévus à cet effet sur le coté gauche du
boitier.
Figure 16. Insertion du module I-RC01

5. Mise en place du transmetteur I-SD01

Sécurité électrique
La figure 17 identifie les connecteurs de tension basse et
les connecteurs de réseaux de télécommunications.
2 3 4 TR - LS +
OUTPUTS
OP1 OP2 OP3
4. Bleu – OP4 = Sortie 4
5. Rouge - 12V
Installation
3
2
1
OP4
NO C
4
5
NC
