i-on16

Circuit centrale

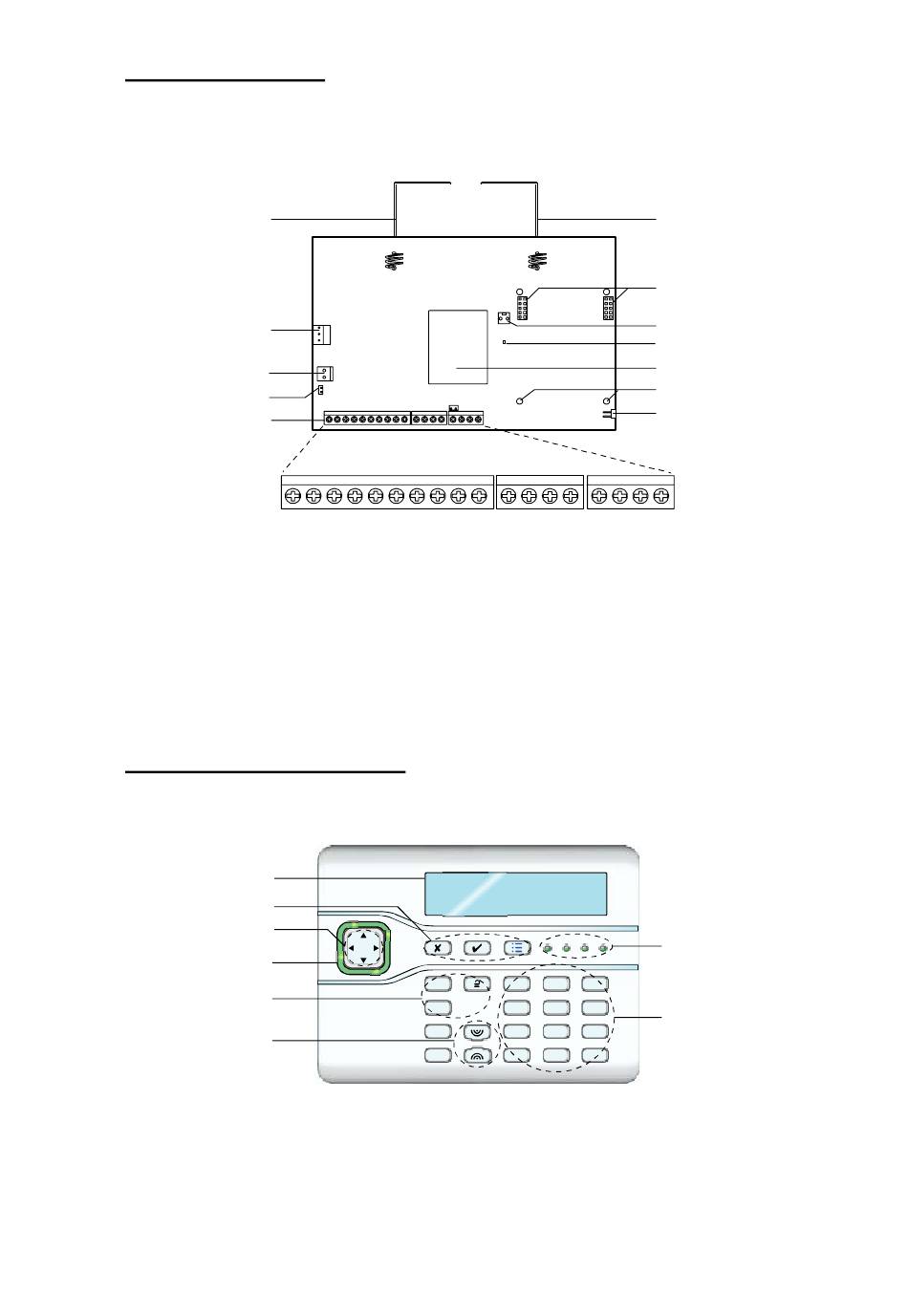

La figure 2 montre les bornes de raccordements et les
connecteurs disponibles sur le circuit électronique de la
centrale.
1
2
3
4
5
14V4
1. Antennes.
2. Entrée transformateur 20VA.
3. Connecteur batterie (12V).
4. Picot de démarrage sur batterie
5. Bornier de raccordement
6. Picot de RAZ code
Figure 2. Circuit électronique de la centrale

Clavier de commande

La figure 3 montre les commandes et les signalisations du
clavier.
1
2
3
4
5
6
1. Afficheur LCD.
2. Touches de programmation.
3. Touches de navigation.
4. Voyant d'alerte.
Figure 3. Affichages et commandes
0V 12V 1
2
3
4 TR
- LS +
AUX
OUTPUTS
7. Trous d'entretoises
8. Module radio
9. Voyant de fonctionnement
10. Picot de raccordement AP
11. Connecteur transmetteur (I-SD01).
A
B
C
D
5. Boutons de mise en service.
6. Touches d'agression.
7. Clavier alphanumérique
8. Voyants de marche.
1
11
10
9
8
7
6
0V 12V
A
B
0V 0V 12V 12V
BUS
AUX AUX
8
1
2 abc
3 def
7
4 ghi
5 jkl
6 mno
7 pqrs
8 tuv
9 wxyz
*
0
#
Introduction
Page 3
