7510r

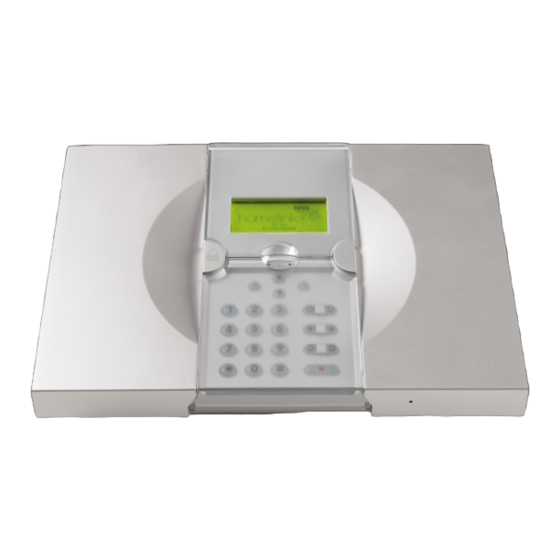

Homelink 75
Système de sécurité radio
Manuel d'installation et de programmation

Publicité

Table des Matières
loading

Manuels Connexes pour Cooper Security Homelink 75

Sommaire des Matières pour Cooper Security Homelink 75

  • Page 1 7510r Homelink 75 Système de sécurité radio Manuel d'installation et de programmation...
  • Page 2 © Cooper Security Ltd. 2006 Tous les efforts possibles ont été entrepris pour assurer que le contenu de ce document soit correct. Cependant, ni les auteurs, ni Cooper Security Limited ne peuvent être tenus pour responsables de toute perte ou dommage provoqué ou supposé...

  • Page 3: Table Des Matières

    7510r Sommaire Introduction ................1 Généralités................1 Vue d'ensemble de la centrale............2 Commandes et voyants ................2 Ouverture du boîtier ................... 3 Commandes et connecteurs................. 4 Spécifications techniques ............5 Spécifications ................5 Générales ....................5 Sécurité....................5 Radio ....................... 5 Communications ..................6 Alimentation .....................
  • Page 4 7510r Partitions ................37 Nom de partition..................37 Modes MES ..................... 37 Temporisations d'entrée et de sortie ............38 Réponse en cas d'alarme ................38 MES Partielle ................... 38 Dernière issue en marche partielle comme..........39 Route d'entrée/sortie en marche partielle comme ......... 39 Flash à...

  • Page 5: Introduction

    Introduction Généralités La 7510r est la centrale d'alarme du système de sécurité Homelink 75. La 7510r fournit à l'utilisateur un ensemble de fonctionnalités dédié à un usage domestique. Parmi celles-ci, on peut noter : la surveillance médicale, la surveillance d'activité, une communication directe avec des téléphones mobiles et une transmission de messages vocaux.

  • Page 6: Vue D'ensemble De La Centrale

    Introduction 7510r Vue d'ensemble de la centrale Commandes et voyants La figure 1 détaille les commandes et voyants disponibles sur la centrale. 1. Afficheur LCD (monochrome / 128 x 64 pixels). 2. Touche de mise en marche. 3. Touches de navigation. 4.

  • Page 7: Ouverture Du Boîtier

    7510r Introduction Ouverture du boîtier Pour accéder à l'intérieur de la centrale, ôter les 2 vis présentes en bas du boîtier. Figure 2. Position des vis Retirer le boîtier de la plaque murale, voir figure 3. Attention ! Déconnectez le câble plat de l'embase avant d'ouvrir complètement le boîtier.

  • Page 8: Commandes Et Connecteurs

    Introduction 7510r Commandes et connecteurs La figure 4 détaille les connecteurs disponibles sur le boîtier de la centrale. 1. Sirène. 6. Connecteur pour HP et microphone externes. 2. Compartiment batterie. 7. Emplacement pour modules enfichables. 3. Haut-parleur interne. 8. Câble plat et connecteur vers l'embase. 4.

  • Page 9: Spécifications Techniques

    7510r Spécifications techniques Spécifications Générales 7510r. Fabricant Cooper Security Ltd. Environnement Classe II. Température de fonct. Testée -10 à +55°C. Dimensions 285 (l) x 206 (h) x 45 (p) mm. Poids 1,060 kg (sans batterie de secours). Matériau du boîtier ABS.

  • Page 10: Communications

    Spécifications techniques 7510r Portée La portée des émetteurs compatibles avec cette centrale dépend de l'environnement dans lequel elle est installée. A titre indicatif, la plupart des émetteurs ont une portée jusqu'à 200 m en champ libre. Communications Les messages vocaux enregistrés peuvent durer jusqu'à 44 s (1 message fonctionnel de 12 s et 4 messages consécutifs de 8 s chacun).

  • Page 11: Alimentation

    7510r Spécifications techniques Alimentation Il s'agit d'une alimentation à découpage autonome. Ce produit est conforme aux exigences de la norme EN50131-6 pour les alimentations type A de niveau 2 et de classe environnementale 2. Tension secteur 230 Vca 80 mA max. - 40 mA min. +10 %, -15 % / 50-60 Hz ±5%.

  • Page 12: Déclarations De Conformité

    Spécifications techniques 7510r Déclarations de conformité Ce produit convient à une utilisation dans les systèmes conçus pour répondre à la norme PD 6662: 2004 niveau 2X et de classe environnementale II. Ce produit est conforme aux exigences de la norme CLC/TS 50131-3:2003 niveau 2 et de classe environnementale II.
  • Page 13 7510r Spécifications techniques 08840EUR-00 Module GSM 08844EUR-00 Module GPRS 08750EUR-00 Module Ethernet 02080EUR-00 Extension HP/Microphone Page 9...

  • Page 14: Installation

    7510r Installation Attention! Exposition aux rayonnements radio La puissance de sortie rayonnée par cet équipement est inférieure aux niveaux considérés comme sans danger par les limites d'exposition européennes. Malgré tout, lors du montage du produit, placez-le de manière à minimiser les risques vis-à-vis des contacts humains pendant le fonctionnement normal.

  • Page 15: Fixation De L'embase Murale

    7510r Installation 2. Fixation de l'embase murale Lors du montage au mur de l'embase, veillez à utiliser au moins 3 trous de fixation. Figure 7. Vissage de l'embase sur le mur 3. Raccordement du secteur La figure 8 détaille le raccordement au secteur. Effectuez la connexion sur un tableau électrique dont la tension est appropriée.

  • Page 16: Connexion Des Détecteurs Filaires

    Installation 7510r 4. Connexion des détecteurs filaires La figure 9 donne un exemple d'utilisation des entrées filaires pour le raccordement d'un simple contact de porte. Il est à noter que la centrale 7510r ne dispose pas de liaison d'alimentation auxiliaire pour les IRP. Contact de porte Figure 9.

  • Page 17: Haut-Parleur / Microphone Déporté (Optionnel)

    7510r Installation 6. Haut-parleur / Microphone déporté (optionnel) Si vous souhaitez rajouter un module HP / Microphone (02080EUR-00) ou un module HP uniquement (0904UK-00) pour une utilisation de l'alarme personnelle, effectuez la connexion comme indiqué figure 11. Figure 11. Raccordement haut-parleur / Microphone Réglage du volume Moins fort Note : ce réglage modifie le volume...

  • Page 18: Mise En Place Des Batteries

    Installation 7510r 7. Mise en place des batteries Placez 6 accumulateurs NiMH AA 2100 mAh dans le compartiment prévu à cet effet, à l'arrière de la centrale (voir figure 13. Figure 13. Mise en place des batteries Assurez-vous de bien remettre en place le capot du compartiment et fermez-le avec la vis fournie.

  • Page 19: Mise En Service Du Système

    Programmez le système pour répondre aux exigences de l'utilisateur. Expliquez le fonctionnement du système à l'utilisateur. Se reporter au manuel Utilisateur de l'Homelink 75. Page 15...

  • Page 20: Programmation

    7510r Programmation Entrer dans le menu Installateur Assurez-vous que le système est à l'arrêt et que l'écran d'attente est bien affiché (heure et date). Pressez "Menu". Entrez votre code d'accès Installateur (lors de la livraison le code Installateur par défaut est "7890"). Dès que vous avez saisi le dernier digit du code, le clavier affiche la première option du menu installateur.

  • Page 21: Rétablissement De Toutes Les Valeurs De Programmation Par Défaut

    7510r Programmation Supprimez l'alimentation secteur, puis ouvrir le boîtier et déconnecter les batteries (voir figure 4). Localisez les broches de RAZ sur le circuit imprimé principal (voir figure 4). Court-circuitez ces broches en utilisant un petit strap. Rétablir l'alimentation secteur. Rebranchez les batteries.

  • Page 22: Détecteurs

    Programmation - Détecteurs 7510r Détecteurs Ajout et suppression de détecteurs Pour pouvoir utiliser une zone radio, la centrale doit identifier le détecteur radio qui lui est associé (apprentissage). Pour ce faire, sélectionnez Détecteurs, Ajout/Annuler. Si vous souhaitez que la centrale sélectionne automatiquement la première zone libre, sélectionnez Apprentissage.

  • Page 23: Suppression D'un Seul Détecteur

    7510r Programmation - Détecteurs Suppression d'un seul détecteur Pour supprimer un détecteur donné, sélectionnez Détecteurs, Ajouter/Annuler depuis le menu Installateur. Sélectionnez une zone sur laquelle un icone apparaît. L'afficheur offre le choix de supprimer l'ID du détecteur ou faire revenir la zone à sa valeur par défaut. Si vous sélectionnez "Supprimer Détecteur", la centrale ne tient alors plus compte de l'ID dudit détecteur, mais la programmation de la zone reste active.

  • Page 24: Changement Des Descriptifs De Zone

    Programmation - Détecteurs 7510r Changement des descriptifs de zone Pour changer le descriptif d'une zone, saisir les lettres grâce au clavier. Chaque chiffre est associé à un ensemble de lettres, de manière similaire à de nombreux téléphones portables. La figure 15 montre quelles sont les lettres associées à...
  • Page 25 7510r Programmation - Détecteurs est activée alors que le système est en marche, une alarme se produit. Si elle est activée après que la zone de dernière l'ait été également, aucune alarme ne survient tant que la temporisation d'entrée/sortie n'a pas expiré. Note : si une zone d'entrée/sortie dispose de l'attribut "Mise en marche partielle", vous pouvez alors programmer celle-ci pour qu'elle se comporte comme une zone...
  • Page 26 Programmation - Détecteurs 7510r Technique Utilisez ce type de zone lorsque vous souhaitez surveiller un appareil, un congélateur par exemple, sans déclencher d'alarme totale. Si une telle zone est activée pendant que le système est en marche, aucune alarme audible n'est déclenchée.

  • Page 27: Partitions Et Zones

    7510r Programmation - Détecteurs journal et un message est transmis au centre de télésurveillance (CTS) de manière silencieuse. Alarme Sortie Une telle zone se comporte de manière similaire à une zone "Alarme Normal". Cependant, cette zone déclenche une alarme si le détecteur qui lui est raccordé est activé pendant la temporisation de sortie.
  • Page 28 Programmation - Détecteurs 7510r Activité Dès qu'une partition possédant une zone avec cet attribut est mise à l'arrêt, la centrale déclenche une alarme personnelle si le détecteur associé à la zone n'a pas été activé pendant la période de marche. Lorsqu'une partition possédant une zone avec cet attribut est mise en marche, la centrale déclenche une alarme intrusion si le détecteur associé...

  • Page 29: Sorties

    7510r Programmation - Sorties Sorties la centrale dispose de 34 sorties. Les 2 premières sont filaires, voir figure 4, page 4 et figure 9, page 12 pour localiser leur bornier. Les sorties 3 à 34 sont radio. La centrale utilise celles-ci pour commander un ou plusieurs dispositifs de sortie radio compatibles.

  • Page 30: Edition Des Sorties

    Programmation - Sorties 7510r Edition des sorties Pour utiliser les sorties de la centrale, vous devez programmer leur comportement en leur donnant un "type". Sélectionnez Sorties, Editer sorties, puis sélectionner la sortie que vous souhaitez programmer. Changement des descriptifs de sortie Pour changer le descriptif d'une sortie, entrez les lettres à...
  • Page 31 7510r Programmation - Sorties LED Marche Cette sortie est active en permanence, tant que le système est en marche totale ou partielle. 24 heures Cette sortie est active dès qu'une alarme 24h/24h est déclenchée. Flash La centrale déclenche ce type de sortie pendant une alarme.
  • Page 32 Programmation - Sorties 7510r Note : pour de meilleurs résultats, utilisez ce type de sortie pour un flash raccordé à un module d'accès radio 770r. Le flash raccordé à une 750r ne peut pas fonctionner correctement à cause du circuit de sauvegarde des piles interne à...

  • Page 33: Périphériques

    7510r Programmation - Périphériques Périphériques utilisez ce menu pour que la centrale 7510r enregistre une sirène extérieure 750r, un afficheur d'information distant 771r, un module accessoire radio 770r ou un clavier déporté simplifié 7525r. Menu sirène extérieure La 750r est une sirène résistante aux intempéries, alimentée par piles, qui est conçue pour être fixée sur un mur extérieur.

  • Page 34: Suppression D'une Sirène Extérieure

    Programmation - Périphériques 7510r signifie que la sirène est activée si une alarme survient sur la partition concernée. Sélectionnez la partition que vous souhaitez éditer. Pressez "CHOIX" pour passer de "Oui" à "Non" ou vice versa. Pressez "QUITTER" pour enregistrer la modification. Suppression d'une sirène extérieure Pour supprimer une sirène extérieure du système : Sélectionnez...

  • Page 35: Suppression Des Modules Info

    7510r Programmation - Périphériques Presser "CODAGE" sur la centrale 7510r. Le module info émet 2 "bips" pour confirmer qu'il a bien enregistré l'identité de la centrale. Pressez "OUI" sur la centrale. Suppression des modules info Si vous supprimez physiquement un module info du système (par exemple, un utilisateur n'en a plus besoin), vous pourriez souhaiter arrêter la centrale pour tenter de mettre à...

  • Page 36: Ajout D'un Wam

    Programmation - Périphériques 7510r Mode 1 Module répéteur. Le WAM retransmet les signaux de n'importe quel détecteur qui se trouve dans son rayon d'action en les amplifiant à un niveau que la centrale 7510r puisse détecter. Cela vous permet d'augmenter la portée des détecteurs.

  • Page 37: Consultation D'un Wam

    7510r Programmation - Périphériques ZONES SORTIES N° WAM N° zone N° zone N° WAM N° sortie N° sortie centrale centrale 1 (filaire) 2 (filaire) Tableau 1. Correspondance zones et sorties WAM / zones et sorties centrale Consultation d'un WAM Pour vérifier les fonctions d'un WAM enregistré par la centrale : Sélectionnez Périphériques –...

  • Page 38: Suppression D'un Wam

    Programmation - Périphériques 7510r Sélectionnez le WAM dont vous souhaitez consulter les fonctions. L'afficheur fait apparaître l'une des fonctions suivantes : Module répéteur Module sortie (l'afficheur indique également les sorties allouées au WAM) Module sirène Non utilisé Suppression d'un WAM Si vous souhaitez supprimer un WAM du système : Sélectionnez Périphériques...

  • Page 39: Reprogrammation Des Boutons D'un Clavier Déporté Simplifié

    7510r Programmation - Périphériques Sélectionnez Périphériques – Menu Clavier - +/- Claviers. Une liste des claviers disponibles (1 à 4) s'affiche. Chaque ligne correspond à un "emplacement mémoire" servant à l'apprentissage de l'identité d'un seul module WAM. Si un de ces "emplacements" est déjà occupé, un icone “...

  • Page 40: Suppression D'un Clavier Déporté Simplifié

    Programmation - Périphériques 7510r chaque fois qu'un utilisateur presse le bouton correspondant. Non utilisé La centrale ne tient pas compte d'un bouton programmé avec cette option. Sélectionnez l'action désirée pour le bouton concerné. la centrale assigne la fonction choisie au bouton et émet un double "bip".

  • Page 41: Partitions

    7510r Programmation - Partitions Partitions La 7510r dispose d'un maximum de 4 partitions. Pour programmer celles-ci, sélectionnez Partitions suivi du numéro de la partition que l'on souhaite modifier. Nom de partition Chaque partition peut se voir assigner un nom comportant jusqu'à...

  • Page 42: Temporisations D'entrée Et De Sortie

    Programmation – Partitions 7510r Comme la partition 1 Cette option est disponible pour les partitions 2, 3 et 4. Lorsque vous la sélectionnez, le système utilise le même mode de mise en marche que pour la partition 1. Le clavier émet un double "bip" de confirmation à la fin de tous les modes de mise en marche.

  • Page 43: Dernière Issue En Marche Partielle Comme

    7510r Programmation - Partitions Dernière issue en marche partielle comme... Cette fonction contrôle comment le système traite les zones "Dernière issue" en marche partielle. Quant l'attribut choisi pour cette option est "Dernière issue", toutes les zones de type "Dernière issue" intégrées dans la partition continuent à se comporter comme des zones "Dernière issue"...

  • Page 44: Options Système

    Programmation –Options Système 7510r Options Système Ce chapitre du menu Installateur regroupe une série d'options, qui affecte le fonctionnement du système dans sa globalité. Utilisateur Pour que les utilisateurs aient accès à de nombreuses fonctions du système, sélectionnez Options système, Utilisateur. Pressez la touche u ou n pour naviguer vers le haut ou le bas dans la liste affichée sur l'écran.

  • Page 45: Accès À Distance

    #1*1 Interroger le système Activer la sortie nn #9*nn*1 Désactiver la sortie OFF #9*nn*0 Faire basculer la sortie nn #9*nn* Pour plus de détails, se reporter au "Manuel utilisateur Homelink 75", référence 11663939. Il existe 2 options : Page 41...

  • Page 46: Appel Sortant

    Programmation –Options Système 7510r Appel sortant Si le choix "O" s'applique à cette option, l'opérateur distant peut commander le système lorsqu'il répond à un appel de la centrale. Si le choix "N" s'applique à cette option, l'opérateur distant peut toujours utiliser les commandes du transmetteur vocal, mais pas les commandes de contrôle à...

  • Page 47: Code Installateur

    Code installateur Le code installateur par défaut est "7890". Cooper Security Ltd vous recommande de changer ce code à la mise en service. Pour le modifier, sélectionnez Options système, Code installateur.

  • Page 48: Réarmements

    Programmation –Options Système 7510r Pour choisir l'option "Totale" ou "Silencieuse" : Options système, Alarme agression. Réarmements Pour modifier le nombre de fois où le système se réarme après expiration de la temporisation d'alarme sirène, sélectionnez Options système, Réarmements. Sélectionnez "JAMAIS" si vous souhaitez que le système ne se réarme jamais (l'alarme ne sera déclenchée qu'une seule fois).

  • Page 49: Retard Entrée

    7510r Programmation –Options Système Retard Entrée Pour déterminer la réponse du système, si l'utilisateur dévie de la route d'entrée/sortie pendant la temporisation d'entrée, sélectionnez Options système, Retard Entrée. (cette option est disponible afin d'être conforme à la norme EN 50131-1.) Sélectionnez "Non", si vous souhaitez que le système déclenche immédiatement une alarme dès que l'utilisateur dévie de la route d'entrée/sortie pendant la temporisation...

  • Page 50: Bouillage Radio

    Programmation –Options Système 7510r (CTS). télésurveillance (CTS). Alarme déclenche la sirène affiche un message et signale une d'alerte et émet un alarme, ainsi qu'un signal sonore de défaut. défaut de supervision au centre de télésurveillance (CTS). Bouillage Radio La centrale peut détecter des interférences (ou "brouillage") concernant les signaux radio.

  • Page 51: Options Sirène Radio

    7510r Programmation –Options Système Note : si vous validez la fonction de "MES forcée", le système n'est plus conforme à la norme EN50131. Trois options sont disponibles : L'utilisateur ne peut pas mettre le système en marche forcée, même si vous avez assigné l'attribut "marche forcée"...

  • Page 52: Réseau Ip

    Programmation - Réseau IP 7510r Réseau IP Si un module Ethernet 8750 est installé, ce menu vous permet alors de donner à la centrale sa propre adresse IP (Internet Protocol). Elle est ainsi prête pour une utilisation avec une liaison de transmission de rapport d'alarme ou de téléchargement IP.

  • Page 53: Téléchargement

    7510r Programmation - Téléchargement Téléchargement La centrale communique avec le logiciel de téléchargement tournant sur l'ordinateur PC qui lui est raccordé, soit via une ligne téléphonique, soit directement via un câble branché sur le port USB (Universal Serial Bus). Pour les détails de connexion, se reporter à...

  • Page 54: Nombre De Sonneries Avant Réponse

    Programmation - Téléchargement 7510r Note : le menu Connexion est abandonné si le logiciel téléchargement n'effectue aucun appel dans les 30 minutes. Si vous souhaitez que la centrale réponde aux appels entrants du logiciel de téléchargement sans que l'installateur soit présent, reportez-vous au §...

  • Page 55: No. Téléphone

    7510r Programmation - Téléchargement Utilisateur Seul. Une personne doit effectuer manuellement un appel vers l'ordinateur distant PC depuis le menu Utilisateur (sélectionnez Options système, Téléchargement). Contre Appel. Lorsque l'ordinateur PC distant appelle, le système attend le nombre de sonneries programmé (voir "Nombre sonneries") pour répondre.

  • Page 56: Réseau Ip

    Programmation - Téléchargement 7510r Si nécessaire, pressez la touche "*" pour ajouter une pause de 2 secondes. L'affichage indique cette action par une virgule. Réseau IP Si vous avez raccordez un module Ethernet 8750 à la centrale, il est alors possible pour le logiciel de téléchargement de communiquer avec ladite centrale en utilisant le protocole IP.

  • Page 57: Contre Appel

    7510r Programmation - Téléchargement Contre Appel Sélectionnez Téléchargement, Contre Appel pour permettre au logiciel de téléchargement d'utiliser un troisième numéro de rappel (indépendant des numéros de téléphone de l'option Téléchargement, No. Téléphone.). Avant d'établir une connexion de téléchargement, l'opérateur placé devant l'ordinateur distant compose le troisième numéro de rappel.

  • Page 58: Transmissions

    7510r Programmation – Transmissions Transmissions Cette fonction du menu Installateur regroupe toutes les options nécessaires à la programmation du comportement de la centrale quant à la transmission des alarmes. Dans ces options, chaque élément du menu couvre les fonctionnalités suivantes : Alarmes Télésurveillance Cet élément concerne toutes les programmations nécessaires à...

  • Page 59: Alarmes Télésurveillance

    7510r Programmation – Transmissions Défaut de ligne Cet élément vous permet de choisir comment la centrale va signaler cette anomalie, si la ligne RTC ou un module enfichable est en défaut. Choix Transmetteur Si la centrale est équipée d'un module GSM ou RNIS, vous devez utiliser cette option pour sélectionner le cheminement que la centrale va utiliser en premier pour...
  • Page 60 Programmation – Transmissions 7510r l'appel est un échec, elle met fin au dit appel et effectue de nouvelles tentatives au maximum 15 fois de suite. Alterné La centrale effectue la transmission sur l'un des 2 numéros de téléphone contenu dans le répertoire. Fonctionnement : la centrale compose le premier numéro et tente de se connecter au centre de télésurveillance (CTS).

  • Page 61: Numéros Client

    7510r Programmation – Transmissions données vers la seconde adresse IP du CTS, si l'appel vers la première adresse IP dudit CTS est un échec et que vous avez sélectionné l'option "Alterné" dans le menu Transmission, Télésurveillance, Mode d’appel. De plus, ce menu dispose d'un espace pour enregistrer une chaîne de caractères que le récepteur utilise pour identifier individuellement chaque centrale.
  • Page 62 Programmation – Transmissions 7510r Note : si vous avez besoin d'ajouter une lettre au code abonné, pressez les touches numériques de façon répétée jusqu'à ce que la lettre désirée apparaisse sur l'afficheur. Voir page 20. Protocoles Pour choisir le type de protocole servant à envoyer les rapports au centre de télésurveillance, sélectionnez : Transmission, Télésurveillance, Protocoles.

  • Page 63: Mode De Transmission Sia

    7510r Programmation – Transmissions secondes lorsqu'un utilisateur isole une zone. 3. La centrale retarde la transmission / connexion pour coupure secteur ou menu Installateur quitté avec coupure secteur pendant 15 à 18 mn (choisi aléatoirement). Pour la Scandinavie, la centrale attend au moins 60 minutes avant la transmission.
  • Page 64 Programmation – Transmissions 7510r Tableau 1. Rapports SIA (télégrammes) BASIQUE Evénement Code SIA Code CID INTRUSION FIN TEMPO SORTIE INCENDIE INCENDIE CLAVIER MEDICAL CLAVIER AGRESSION CLAVIER CLE MES CLE MHS RAPPORT TEST DECLECH MAN. AGRESSION RAPPORT TEST PERIODIQUE AP DETECTEUR ISOLATION ZONE RESUME Evénement...

  • Page 65: Fin D'alarmes Sia

    7510r Programmation – Transmissions Tableau 1. Rapports SIA (télégrammes) (suite) INTERMEDIAIRE Avènement Code SIA Code CID RETAB INTRUSION 130‡ SUCCES TELECHARG. AP SIRENE EXT RETAB. AP SIRENE EXT BROUILLAGE BOITIER CLE FERME BOITIER CLE OUVERT RETAB. AP CAPOT 137‡ CODE PAR DEFAUT CHARGES RETAB.

  • Page 66: Faire Un Test Cyclique

    Programmation – Transmissions 7510r Programmation ID Contact Si vous avez effectué le choix "Contact ID" dans le menu "Protocoles", sélectionnez Transmissions, Télésurveillance, Programmation ID Contact pour déterminer le type de messages contact ID que la centrale peut envoyer. Il existe 2 options : Basique Cette option comprend tous les messages avec les nombres de la colonne "Code CID"...

  • Page 67: Transmission Réarmement Intrusion

    7510r Programmation – Transmissions Il est à noter que la centrale ajoute ou soustrait jusqu'à 16 minutes de façon aléatoire au temps que vous avez spécifié. Cela a pour but d'assurer que le CTS ne soit pas submergé avec un flot de messages de test provenant de systèmes sur lesquels l'heure programmée serait la même.

  • Page 68: Téléassistance

    Programmation – Transmissions 7510r Téléassistance La centrale envoie un message d'alarme personnelle dans les cas suivants : Urgence Un utilisateur presse le bouton d'un émetteur médaillon. La centrale transmet alors un événement "BOUTON URGENCE" (SCANCOM canal 2) vers le centre d'assistance.

  • Page 69: Répertoire

    7510r Programmation – Transmissions La centrale transmet le message "Initial" (voir "Message Principal", page 67) pour identifier l'appelant. Il est à noter que vous pouvez utiliser menu "Transmetteur vocal" pour enregistrer le message "Principale". La centrale envoie un message SMS (voir Transmission SMS).

  • Page 70: Acquit D'appel

    Programmation – Transmissions 7510r La centrale peut enregistrer des numéros de téléphone comportant un maximum de 31 chiffres chacun. Utilisez les touches u et n pour déplacer le curseur vers l'arrière ou l'avant dans le numéro que vous souhaitez éditer. Utilisez la touche "SUPPRIMER"...

  • Page 71: Vocal

    7510r Programmation – Transmissions Lorsque le choix "Non" est sélectionné pour l'option "Acquit d’Appel", la centrale stoppe toute tentative ultérieure dès qu'elle détecte un appel auquel il a été répondu. Le service appelé peut utiliser la commande DTMF "5" pour faire cesser l'appel.
  • Page 72 Programmation – Transmissions 7510r Si une alarme personnelle ou une alarme d'inactivité déclenche un appel vocal, la centrale ouvre alors aussi une liaison vocale avec le numéro appelé. La personne recevant les messages vocaux peut contrôler la liaison en envoyant en retour des signaux DTMF à la centrale (généralement en pressant les touches d'un poste téléphonique).
  • Page 73 7510r Programmation – Transmissions Mettez en surbrillance et sélectionnez un des numéros de téléphone. Les chiffres du numéro de téléphone choisi s'affichent. Entrez le numéro de téléphone. Si nécessaire, presser la touche "*" pour ajouter une pause de 2 secondes. L'affichage indique cette action par une virgule.
  • Page 74 Programmation – Transmissions 7510r Destinations Une fois programmés les numéros de téléphone, messages et déclencheurs, vous devez lier les messages spécifiques au numéros de téléphone individuels. Pour cela, sélectionnez Transmission, Vocal, Destinations. Sélectionnez un message de la liste affichée. La centrale vous propose une liste de numéros de téléphone.

  • Page 75: Transmission Sms

    7510r Programmation – Transmissions Transmission SMS La centrale peut transmettre des rapports d'alarme via des messages SMS, vers n'importe lequel des 4 numéros de téléphone. Chaque rapport est un message SMS unique qui comprend : Un message "principal" et un texte. Vous devez programmer le contenu du message.
  • Page 76 Programmation – Transmissions 7510r numéro que vous souhaitez programmer et entrez les chiffres adéquats. Une fois cette saisie terminée, pressez "OK". Il vous est possible d'assigner un nom au numéro de téléphone. La centrale l'affiche ensuite dans le répertoire afin de vous aider à...

  • Page 77: Défaut De Ligne

    7510r Programmation – Transmissions support technique de l'opérateur de mobile que vous souhaitez utiliser. Lors de votre appel, demandez quel sont les protocoles supportés. Si nécessaire, pressez la touche "*" pour insérer une pause de 2 secondes. L'affichage indique cette action par une virgule. Mon N°...

  • Page 78: Choix Du Transmetteur

    Programmation – Transmissions 7510r Silencieuse Si le système est à l'arrêt, l'afficheur indique un défaut de ligne téléphonique et le journal d'événements de la centrale enregistre le dysfonctionnement. Le système peut être maintenant mis en marche à nouveau avec le défaut de ligne présent.

  • Page 79: Téléassistance

    7510r Programmation – Téléassistance Téléassistance L'option d'alarme personnelle vous permet de programmer la manière dont la centrale utilise n'importe laquelle des zones qui possède l'attribut Surveillance d'activité (voir page 24). Si vous souhaitez que la centrale transmette une alarme personnelle vers un numéro de téléphone, se reporter à la page 64.

  • Page 80: Tests Système

    Programmation – Tests Système 7510r Tests Système Si vous pensez qu'une partie du système ne fonctionne pas correctement, vous pouvez alors utiliser les options de test pour vérifier les différents périphériques. Ces options vous permettent également de consulter les identités des télécommandes, émetteur médaillon et badges. Pour lancer le test, assurez-vous que le système est au repos, puis : Entrez dans le menu Installateur et sélectionnez l'option...
  • Page 81 7510r Programmation – Tests Système Portée Radio L'afficheur indique la valeur courante et la valeur la plus faible de l'intensité des signaux reçus pour chacun des émetteurs radio enregistré. Portée sirène extérieure L'afficheur liste l'intensité des signaux reçus pour chaque sirène 750r.

  • Page 82: Consultations Historique

    7510r Programmation – Historique Consultations Historique La centrale conserve en mémoire les derniers 250 événements (ex. : les alarmes et les mises en marche/à l'arrêt). Vous pouvez consulter ce journal lorsque le système est complètement à l'arrêt. Entrer dans le menu Installateur et sélectionnez l'option "Historique".
  • Page 83 7510r Page 79...
  • Page 84 7510r www.scantronic.co.uk Support produit (GB) Tel: +44 870 757 5400. Disponible entre de 08h15 à 17h00, Du lUndi au Vendredi. Fax Support produit : +44 1594 545401 Référence 11688362 Version 1 Page 80...
