Introduction
Commandes et connecteurs

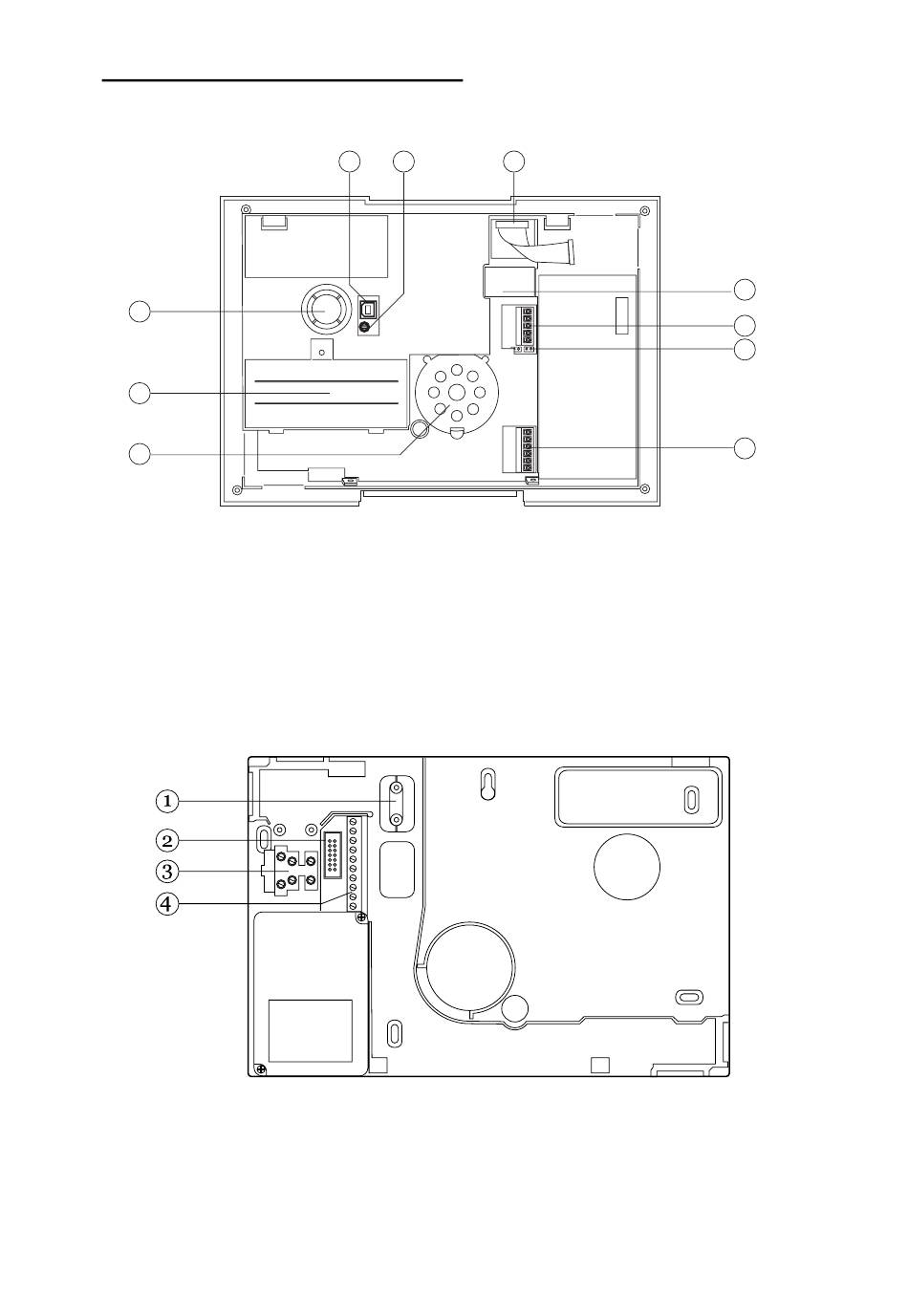

La figure 4 détaille les connecteurs disponibles sur le boîtier
de la centrale.
1
2
3
1. Sirène.
2. Compartiment batterie.
3. Haut-parleur interne.
4. Connecteur ligne téléphonique. 9. Réglage de volume du haut-parleur.
5. Broches "RAZ" et "Kick Start".
La figure 5 détaille les connecteurs disponibles sur la plaque
murale (embase).
1. Anti-traction câble secteur.
2. Connecteur câble plat.
Figure 5. Connecteurs de l'embase
Page 4
10
9
6. Connecteur pour HP et microphone externes.
7. Emplacement pour modules enfichables.
8. Câble plat et connecteur vers l'embase.
10. Prise USB
Figure 4. Connecteurs
3. Connecteur secteur.
4. Connecteur pour les zones et sorties filaires.
8
7510r
7
6
5
4
