Installation
4. Connexion des détecteurs filaires

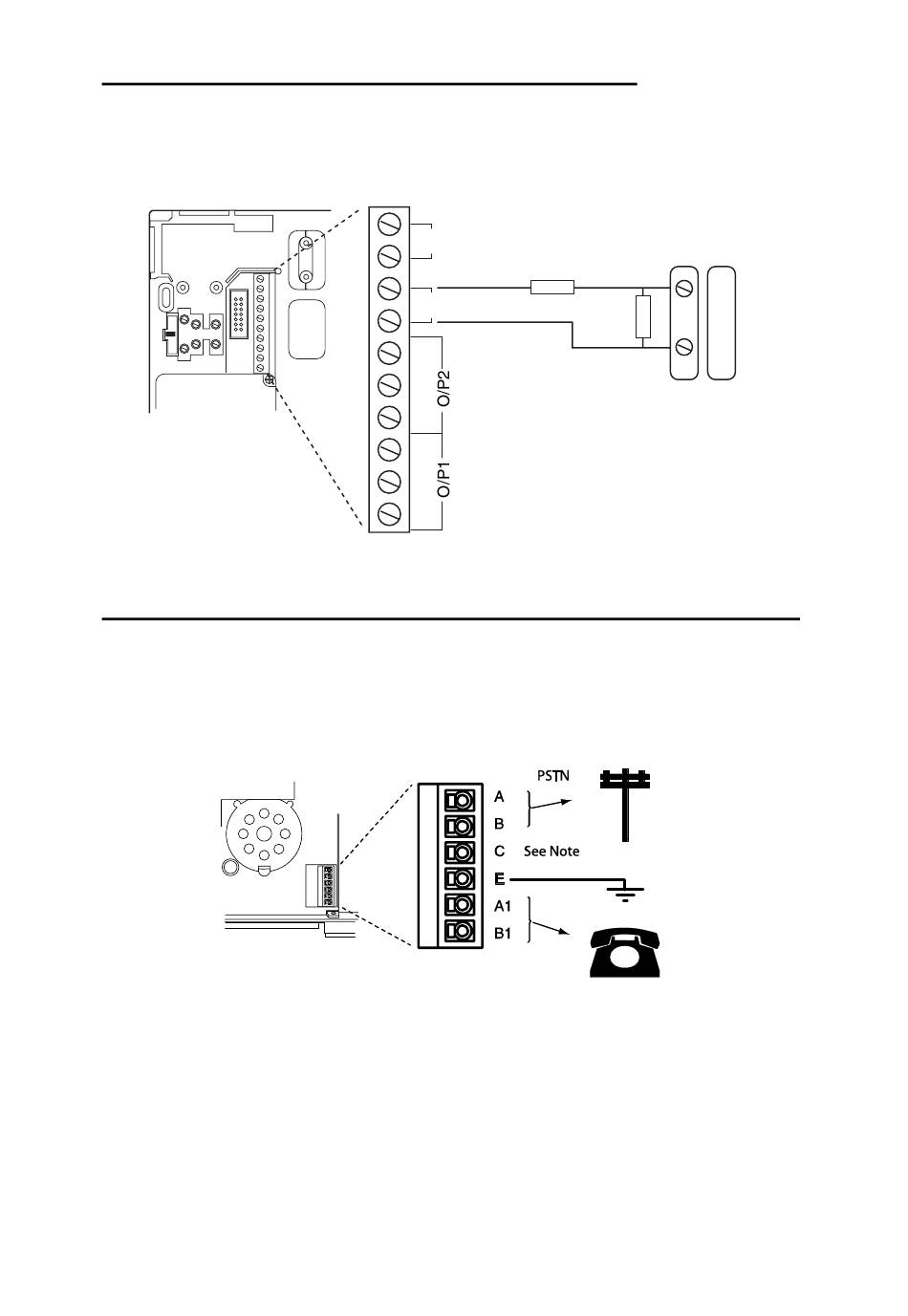

La figure 9 donne un exemple d'utilisation des entrées filaires
pour le raccordement d'un simple contact de porte. Il est à
noter que la centrale 7510r ne dispose pas de liaison
d'alimentation auxiliaire pour les IRP.
Figure 9. Raccordement des détecteurs
5. Connexion de la ligne téléphonique
La personne chargée de la connexion de la ligne RTC sur la
centrale 7510r doit être qualifiée. Raccordez le connecteur de
la 7510r (voir figure 10) UNIQUEMENT sur une ligne RTC ou
un circuit reconnu comme étant compatible avec la tension
d'un réseau téléphonique.
Attention à la tension élevée du réseau téléphonique
A, B Raccordement sur le conjoncteur téléphonique mural
A1, B1 Raccordement du poste téléphonique (si nécessaire)
E Pour renforcer la protection contre les surtensions, raccordez cette borne à
une prise de terre conforme.
C Note : (GB uniquement) Raccordement au fil "sonnerie" de la liaison RTC
et au fil "sonnerie" du poste téléphonique (s'il existe).
Figure 10. Raccordement téléphonique
Page 12
Z34
2k2
Z33
NC
C
NO
NC
C
NO
7510r
4k7
Contact de porte
(optionnel)
