Etape 4. Fixer et
connecter les
extensions
Les extensions radio et filaires se
présentent dans le même boitier en
plastique. Utilisez des vis M4 de 25mm pour
au moins trois trous lors du montage sur le
mur. Voir Figures 9 ou 10 pour la position
des points de fixation et entrées de câbles.

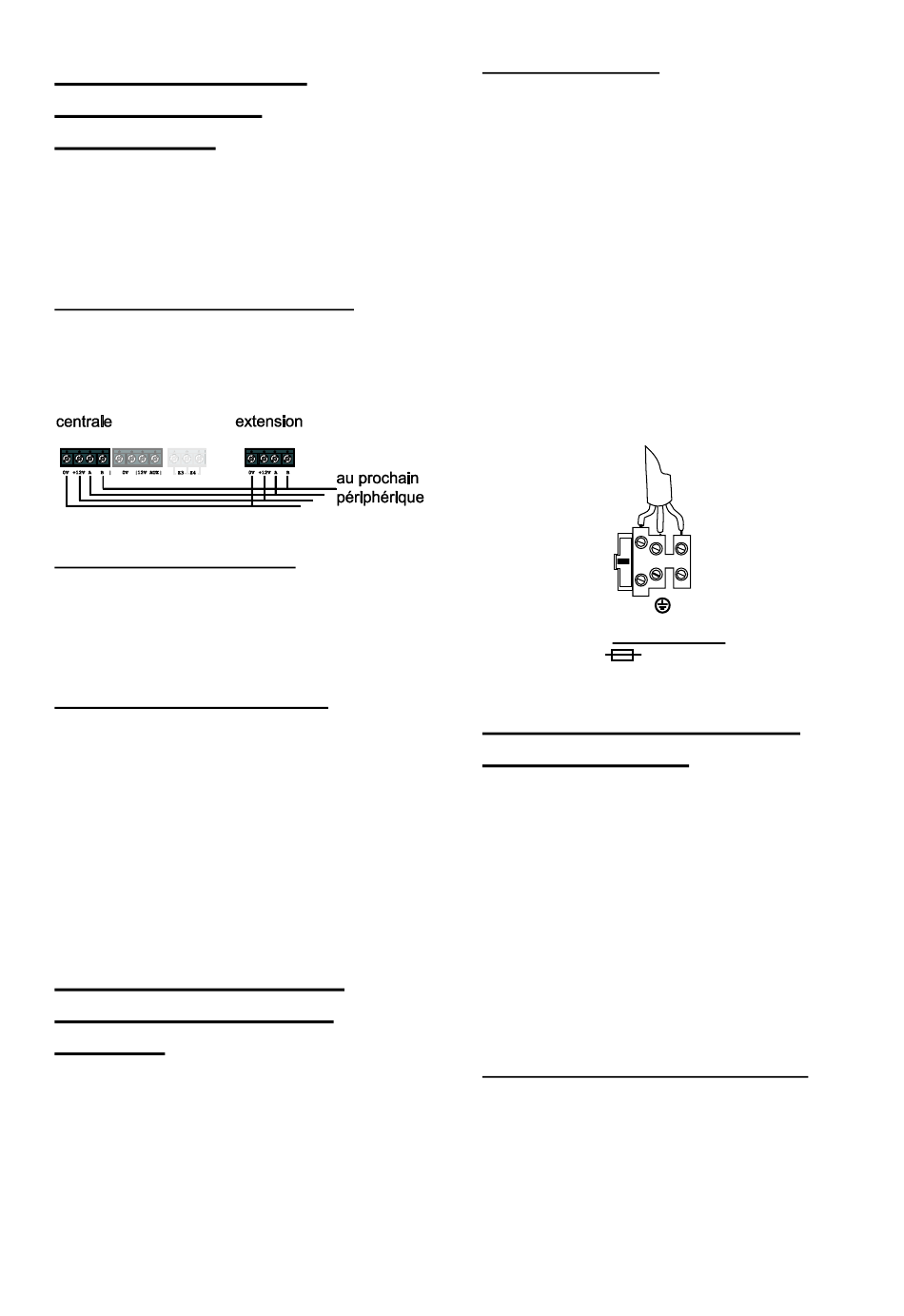

Connecter une extension au Bus
Les extensions radio et filaires disposent d'
un connecteur pour le Bus au bas de leurs
circuits imprimés (élément 4 sur les Figures
9 et 10 ) .
Figure 17 Extensions filaires
Adressage des extensions
La centrale assigne des adresses à tous les
périphériques connectés au Bus lors de la
mise tension. Vous devez commencer ce
processus une fois tous les Bus connectés.
Voir page 16 pour instructions.
Haut-parleurs des extensions
les sorties haut-parleur reprennent la
configuration et les tonalités d'entrée pour
la partition assignée à l'extension. Au
déclenchement de l'alarme, les haut-
parleurs (09040UK-00) reprennent les
tonalités d'alarme.
Chaque haut-parleur consomme jusqu'à
280mA lorsqu'il est activé. S'il existe plus
d'un haut-parleur d'extension, le bus peut
ne pas être en mesure de fournir
suffisamment de courant électrique.
Etape 5. Connecter
l'unité centrale au
secteur
ATTENTION : Assurez-vous que
l'alimentation secteur est déconnectée et
isolée avant de procéder à toute connexion
avec le réseau électrique. Toutes les
connexions au réseau électrique doivent
être effectuées par un électricien qualifié et
se conformer avec la réglementation en
vigueur.
Page 12
Câblage du secteur
Note: Afin d'éviter toute interférence entre
les réseaux électriques, le câble secteur
doit entrer dans l'unité de contrôle à
travers sa propre entrée de câble (9 sur la
Figure 2) et ne pas être mêlé aux autres
câbles.
Connexion du réseau électrique
La Figure 18 présente la connexion au
réseau électrique. Connecter à
l'alimentation en utilisant un dispositif de
coupure conformément à la norme
EN60950-1.
Avertissement: Ne pas connecter le
secteur à ce stade.
Fixer le câble secteur avec un collier
plastique.
L
230V ~50Hz 350mA
T500mA 250V
Figure 18 Connexion du secteur
Etape 6. Câblage des
zones filaires.
Le câblage des zones de la centrale et des
extensions filaires peut être réalisé de deux
manières :
- Soit en normalement fermé en 4 fils,
c'est-à-dire une boucle d'alarme et une
boucle d'autoprotection normalement
fermées.
- Soit en supervisé en 2 fils, c'est à dire une
boucle équilibrée pour l'alarme et
l'autoprotection à l'aide de deux résistances
connectées dans le détecteur.
Zone normalement fermée en 4 fils
La figure 19 montre le câblage en
normalement fermée (NF) pour la centrale.
La figure 20 le câblage en normalement
fermée (NF) pour l'extension. Notez que le
câblage est différent entre la centrale et
l'extension.
i-on160
N
