3. Installation

Note: Les étapes de l'installation citées ci-
dessous supposent que vous avez déjà
décidé du nombre requis et du lieu
d'emplacement des claviers, extensions et
alimentations.
Avertissement: Electricité statique
Comme de nombreux autres produits
électroniques, l'unité centrale, les claviers
et les extensions contiennent des
composants qui sont sensibles à l'électricité
statique. N'essayez pas de manipuler
directement les circuits imprimés. Si vous
devez les manipuler, prenez des
précautions pour éviter tout dégât causé
par l'électricité statique.
Etape 1. Fixation de
l'unité centrale

Fixation

Afin d'empêcher l'accès à l'intérieur de la
centrale à partir des trous à l'arrière du
boitier, vous devez monter l'unité sur un
mur ou sur toute autre surface plane.
Positionnez et marquez la position du
boitier. Marquez l'emplacement ou
l'autoprotection touche le mur.
Fixez l'arrière du dispositif d'autoprotection
de manière à ce que le dispositif s'appuie
sur le mur, voir Figure 13.

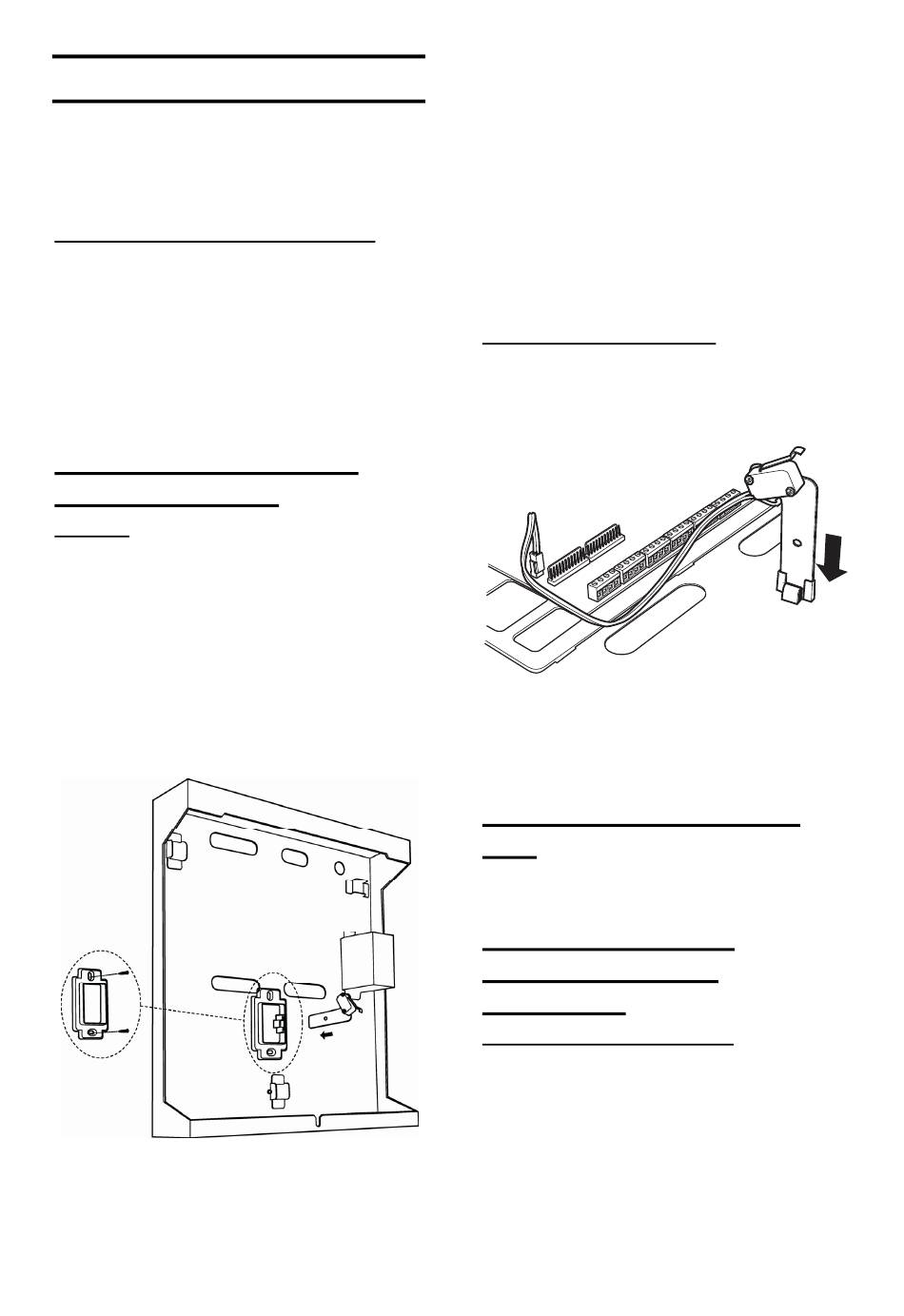

Figure 13 Fixer l'autoprotection à
l'arrachement.
Montez verticalement le boitier, comme
indiqué sur la Figure 2. Utilisez les trois
Page 10
points de fixation. Utilisez des vis No14/M6
d'au moins 40mm de long. La Figure 2
présente les points de fixation et les
entrées de câbles.
ATTENTION : S'assurer que la visserie est
assez solide pour supporter le poids de
l'unité de centrale, son couvercle et deux
batteries de 17 Ah. Le poids de l'ensemble
peut atteindre 18kg.
Protégez l'unité de la poussière et des
débris de perçage pendant que vous percez
les trous de fixation.

Installer l'autoprotection

Insérer et connectez le dispositif
d'autoprotection (fournis). Assurez-vous
que le contact est orienté comme indiqué
sur la Figure 14.
Figure 14 Dispositif d'autoprotection
L'élément 9 sur la Figure 3 montre le
connecteur du contact d'autoprotection.
Celui-ci doit être impérativement connecté.
Etape 2. Câblage des
Bus
Veuillez lire la section "exigences du
câblage" à la page 7.
Etape 3. Fixer et
connecter le(s)
clavier(s)

Positionner le(s) clavier(s)

Dans une zone protégée par le système
d'alarme.
A une hauteur et un emplacement
acceptables pour l'utilisateur.
Hors du champ de vision des éventuels
intrus.
NE PAS positionner le(s) clavier(s):
i-on160
