i-on160
Attention le câblage normalement
fermé réduit de moitié le nombre de
zones sur la centrale et sur l'extension.

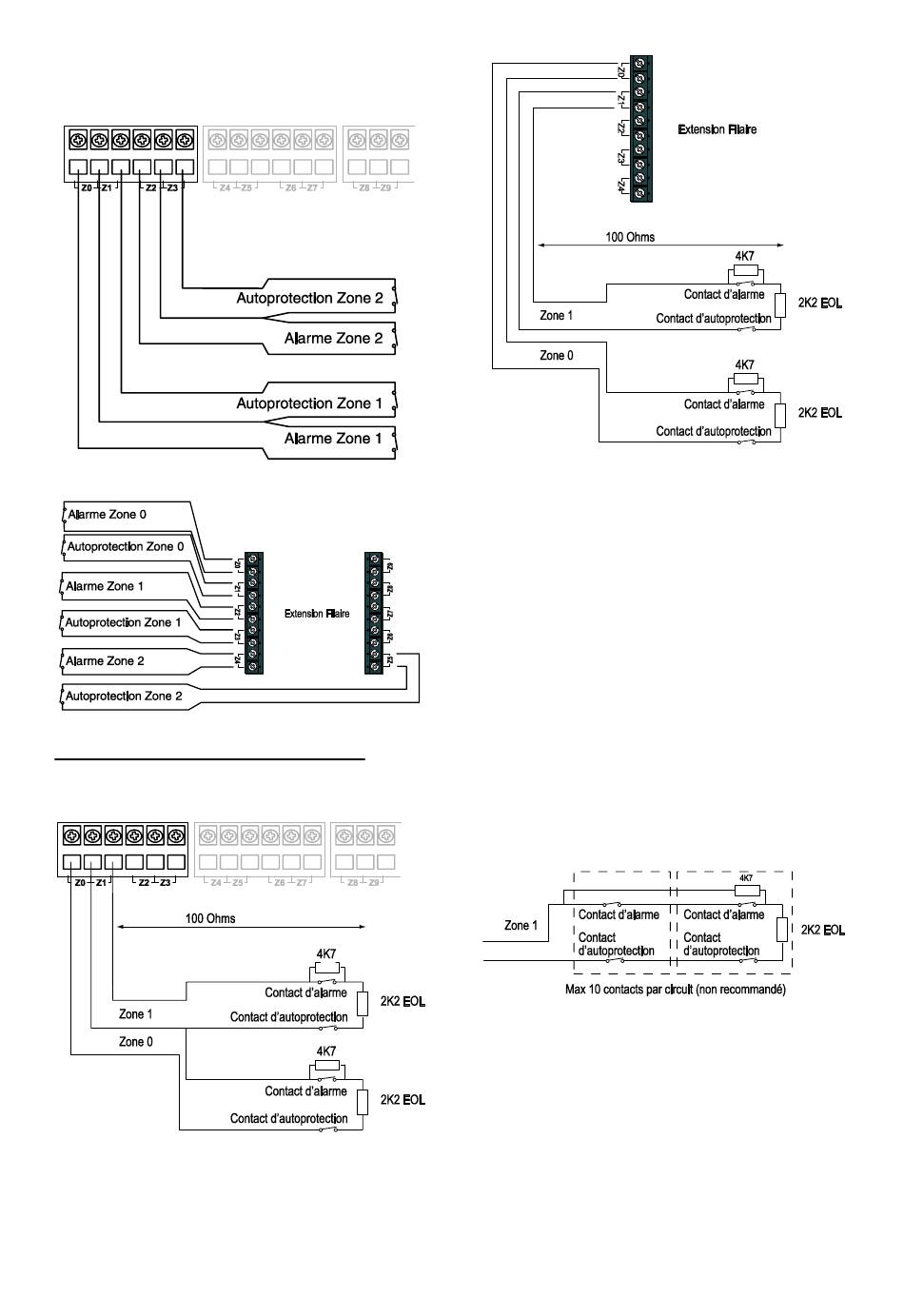

Figure 19 Câblage NF de la centrale
Figure 20. Câblage NF de l'extension
Zone supervisée avec résistances
La figure 21 montre le câblage pour les
zones supervisées de la centrale.
Figure 21. Zone Supervisée sur la centrale
La figure 22 montre les câblages pour les
zones supervisées de l'extension. Notez que
les connexions sont différentes sur
l'extension par rapport à la centrale.
Figure 22. Zone Supervisée sur extension
Les couples de valeurs autorisées pour les
résistances sont : 4k7/2k2. 1k0/1k0,
2k2/2k2, ou 4k7/4k7.
La centrale et l'extension sont livrées avec
des résistances de 4,7 et 2, 2 K ohms.
Note : Utilisez la même paire de valeur
pour TOUTES les zones de la centrale ou
pour TOUTES les zones de l'extension.
Lors de la programmation, sélectionnez les
valeurs de résistances pour la centrale
dans Menu Installateur – Options Système – Zones
Filaires. Pour choisir les valeurs de
résistance pour une extension filaire,
utilisez Menu Installateur –Détecteurs/Périph. –
Extension Filaire - Editer Extension.
Si vous souhaitez connecter plusieurs
détecteurs sur une zone supervisée, la
Figure 23 montre les connexions requises.
Figure 23. Câblage de deux détecteurs sur
une zone supervisée.
La figure 24 montre un exemple de câblage
d'une porte double avec deux contacts sur
une zone supervisée. Chaque porte est
équipée d'un contact. Ceux –ci sont
interconnectés à l'aide d'une borne libre
(grisée).
