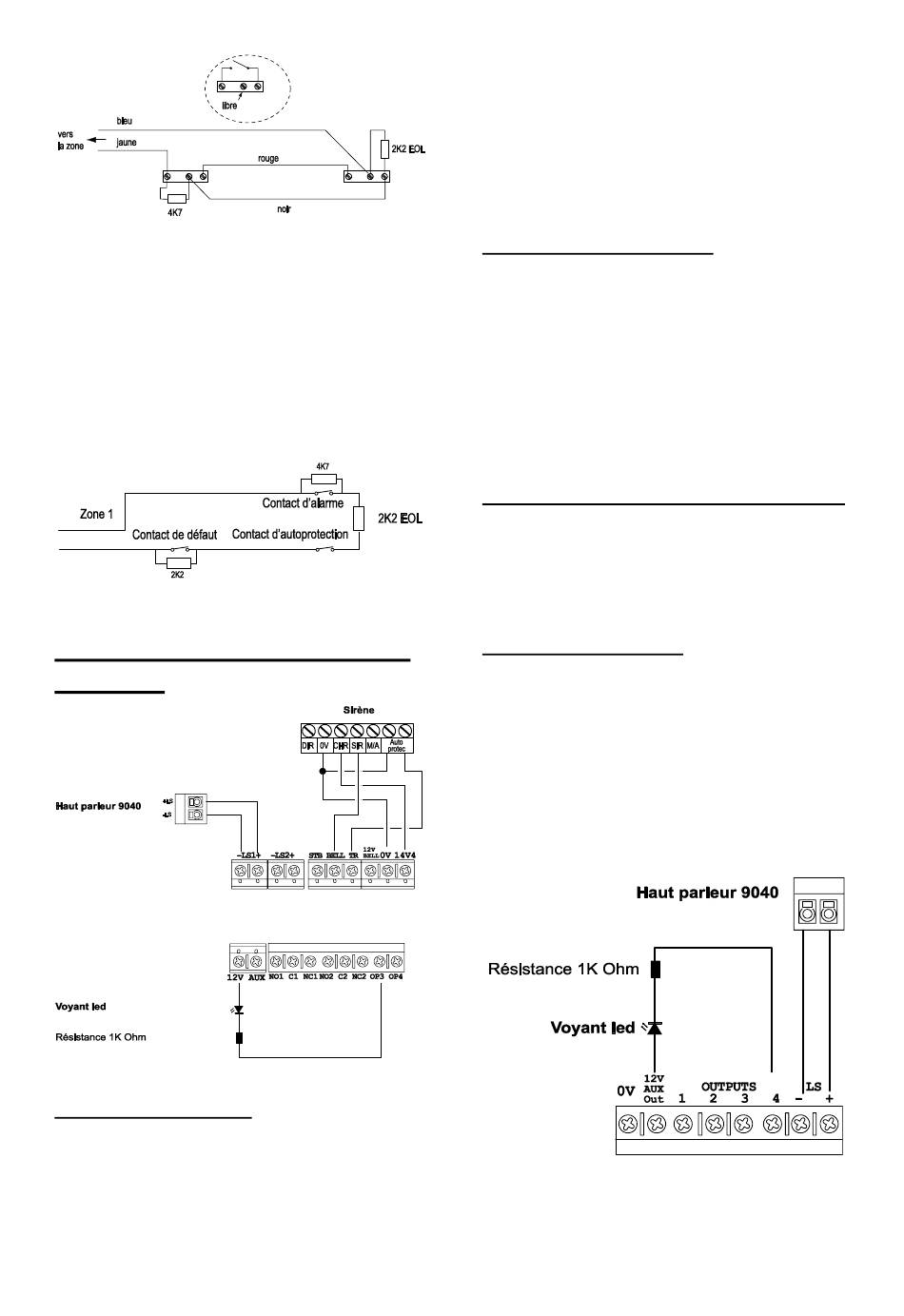

Figure 24. Exemple : Double contact sur la
même zone supervisée.
La figure 25 montre un exemple de câblage
d'un contact de défaut masquage pour les
détecteurs double technologies qui
disposent de cette sortie, utilisant la
« méthode à trois résistances ». Notez que
vous devez utiliser les résistances 2k2 et
4k7, tels qu'indiqué. D'autres valeurs de
résistance ne fonctionneront pas (Options
Système – Masquage).
Figure 25. Exemple : Câblage d'une Zone
masquage, méthode à trois résistances
Étape 7. Connexion des
sorties
Figure 26. Connexion des sorties
Sorties de la centrale
La centrale dispose de quatre sorties. Les
sorties 1 et 2 sont des sorties relais non
polarisées. Les sorties 3 et 4 sont des
sorties tension, et sont capables de délivrer
500mA maximum lorsqu'elles sont actives.
Par défaut les sorties 3 et 4 sont à 12 Volts
Page 14
au repos et à 0 Volt lorsqu'elles sont
actives. Si vous souhaitez inverser la
polarité de ces deux sorties, voir Changer la
polarité des sorties dans le Guide
Programmation i-on160EUR.
La figure 26 montre un exemple
d'utilisation de la sortie 3 pour commander
un voyant led.
Haut-Parleur (optionnel)
Si vous souhaitez ajouter un haut-parleur
(16 Ohm), connectez-le suivant les figures
26 ou 27. Ne connectez pas deux haut-
parleurs en parallèle.
Note : Les haut-parleurs ne sont pas des
sirènes tels que décrites par la norme
EN50131. Bien qu'ils puissent émettre des
signaux d'alarme, ils donnent aussi des
informations d'alerte et de signalisations
des temporisations d'entrée et de sortie.
Connexion d'une sirène sur la centrale
La figure 26 détaille le câblage d'une sirène
sur la centrale.
Note : Assurez-vous que l'autoprotection TR
à 0V soit fermée si celle-ci n'est pas
utilisée.
Sorties de l'extension
Chaque module d'extension EXP-W10
dispose de quatre sorties tension. Au repos
les sorties sont à 12 Volts et passent à 0
Volt lorsqu'elles sont actives. Si vous
souhaitez inverser la polarité de ces sorties,
voir Changer la polarité des sorties de
l'extension dans le Guide de programmation
i-on160eur. La figure 27 montre un
exemple d'utilisation d'une sortie
d'extension pour commander un voyant led.
Figure 27. Utilisation d'une sortie
d'extension.
