Installation
Étape 7. Connexion des
sorties
Connexion des sirènes
La centrale dispose d‟une sortie sirène et
d‟une sortie flash dédiées. La figure 23
montre un exemple de connexion d‟une
sirène à la centrale.
TR est l‟entrée d‟autoprotection de la sirène
sur la centrale. TR doit être court-circuité
au 0 volt à travers le contact
d‟autoprotection de la sirène. Si vous
n‟utilisé pas cette autoprotection, vous
devez connecter un câble entre TR et 0
Volt. Attention de s‟assurer que l‟entrée TR
est bien configurée en normalement
fermée : Menu Installateur - Détecteurs/Périph –
Options Système – Retour AP Sirène.
Sirène Auto Alimentée
12V +
0V
Autoprotection
Autoprotection
+BL Blocage Sirène
Haut parleur
+LS
09040UK-00
-LS
16Ohm
OP1
0V

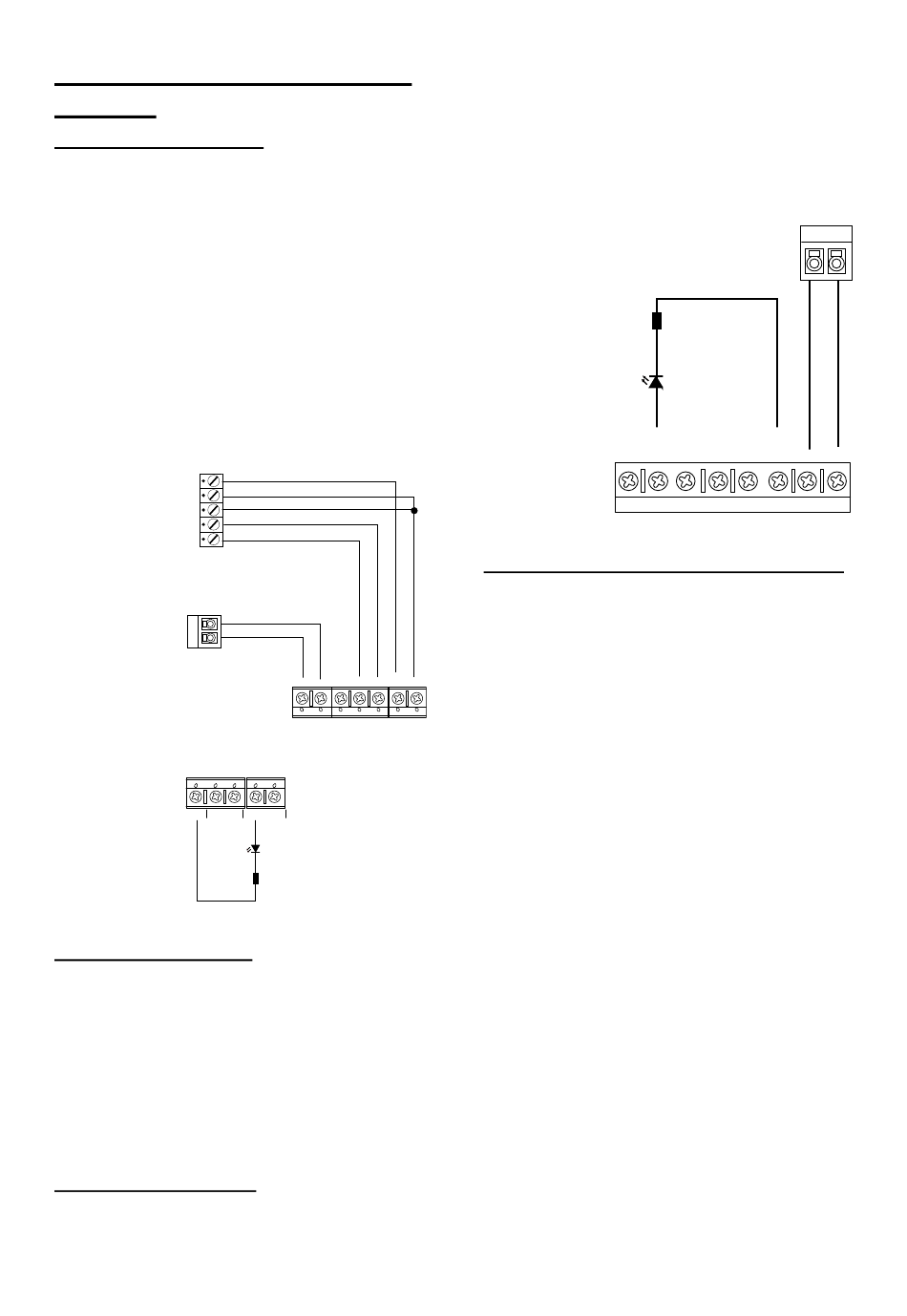

Figure 23 Connexion Sirène & Voyant
Sorties de la centrale
La centrale dispose d‟une sortie tension
programmable OP1. Cette sortie est à 12
Volts lorsqu‟elle est au repos et passe à 0
Volt /500 mA lorsqu‟elle est active. Cette
sortie peut être inversée par
programmation.
La figure 23 montre un exemple de
l‟utilisation de la sortie OP1 pour
commander un voyant.
Sorties de l'extension
Chaque module d‟extension EXP-W10
dispose de quatre sorties tension. Au repos
Page 14
12V
-LS1+
STB BELL TR
0V
BELL
12V AUX
Voyant LED
Résistance 1K0 Ohm
les sorties sont à 12 Volts et passent à 0
Volt lorsqu'elles sont actives. Si vous
souhaitez inverser la polarité de ces sorties,
voir Changer la polarité des sorties de
l'extension dans le Guide de programmation
i-on160eur. La figure 24 montre un
exemple d‟utilisation d‟une sortie
d‟extension pour commander un voyant.
Haut parleur 9040
Résistance 1K Ohm
Voyant le d
12V
0V
AUX
Out
Figure 24 Utilisation des sorties d‟extension
Câblage de la sirène sur une extension
La figure 25 montre le câblage d‟une sirène
sur une extension filaire.
Il est nécessaire de connecter
l‟autoprotection de la sirène sur zone non
utilisée de l‟extension. En mode NF
connecter l‟AP de la sirène sur l‟entrée
d‟alarme et shunté l‟autoprotection
associée. Il faut programmer la zone en
autoprotection, voir le menu installateur et
aller à « type de zone ».
i-on30EX
OUTPUTS
LS
1
2
3
4
-
+
