i-on30EX
100 Ohms
Zone 1
Contact d'autoprotection
Zone 0
Contact d'autoprotection

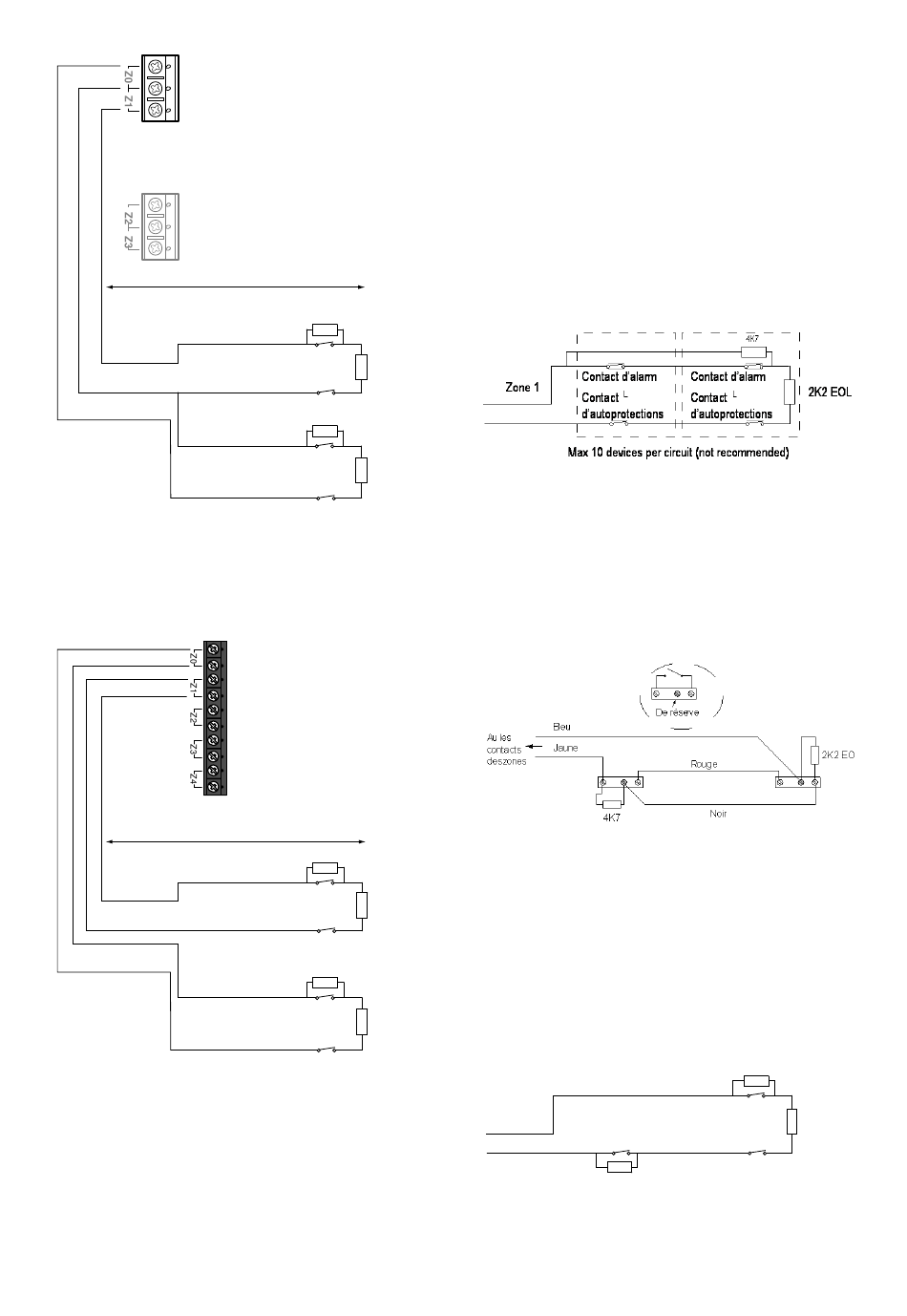

Figure 18 Câblage des zones avec
résistance sur la centrale
La figure 19 montre le câblage pour les
zones supervisées de l‟extension. Notez que
les connexions sont différentes sur
l‟extension par rapport à la centrale.
100 Ohms
Zone 1
Contact d'autoprotection
Zone 0
Figure 19 Câblage des zones avec
résistances sur l‟extension
Les couples de valeurs autorisées pour les
résistances sont : 4k7/2k2. 1k0/1k0,
2k2/2k2, ou 4k7/4k7.
La centrale et l‟extension sont livrées avec
des résistances de 4,7 et 2, 2 K ohms.
4K7
Contact d'alarme
2K2 EOL
4K7
Contact d'alarme
2K2 EOL
Extension Filaire
4K7
Contact d'alarme
2K2 EOL
4K7
Contact d'alarme
2K2 EOL
Contact d'autoprotection
Note : Utilisez la même paire de valeur
pour TOUTES les zones de la centrale ou
pour TOUTES les zones de l'extension.
Lors de la programmation, sélectionnez les
valeurs de résistances pour la centrale
dans Menu Installateur – Options Système – Zones
Filaires. Pour choisir les valeurs de
résistance pour une extension filaire,
utilisez Menu Installateur –Détecteurs/Périph. –
Extension Filaire - Editer Extension.
Si vous souhaitez connecter plusieurs
détecteurs sur une zone supervisée, la
figure 20 montre les connexions requises.
Figure 20 Câblage de deux détecteurs sur
une zone supervisée.
La figure 21 montre un exemple de câblage
d‟une double porte avec deux contacts sur
une zone supervisée. Chaque porte est
équipée d‟un contact. Ceux –ci sont
interconnectés à l‟aide d‟une borne libre
(grisée).
Figure 21 Exemple : Double contact sur la
même zone supervisée.
Figure 22 montre un exemple de câblage
d‟un contact de défaut masquage pour les
détecteurs doubles technologies qui
disposent de cette sortie, utilisant la
« méthode à trois résistances ». Notez que
vous devez utiliser les résistances 2k2 et
4k7, tel qu‟indiqué. D‟autres valeurs de
résistance ne fonctionneront pas (Options
Système – Masquage).
Zone 1
Contact de défaut
2K2
Figure 22 Exemple : Câblage d‟une Zone
masquage, méthode à trois résistances
Installation
4K7
Contacts d'alarme
2K2 EOL
Contacts
d'autoprotection
Page 13
