i-on30EX

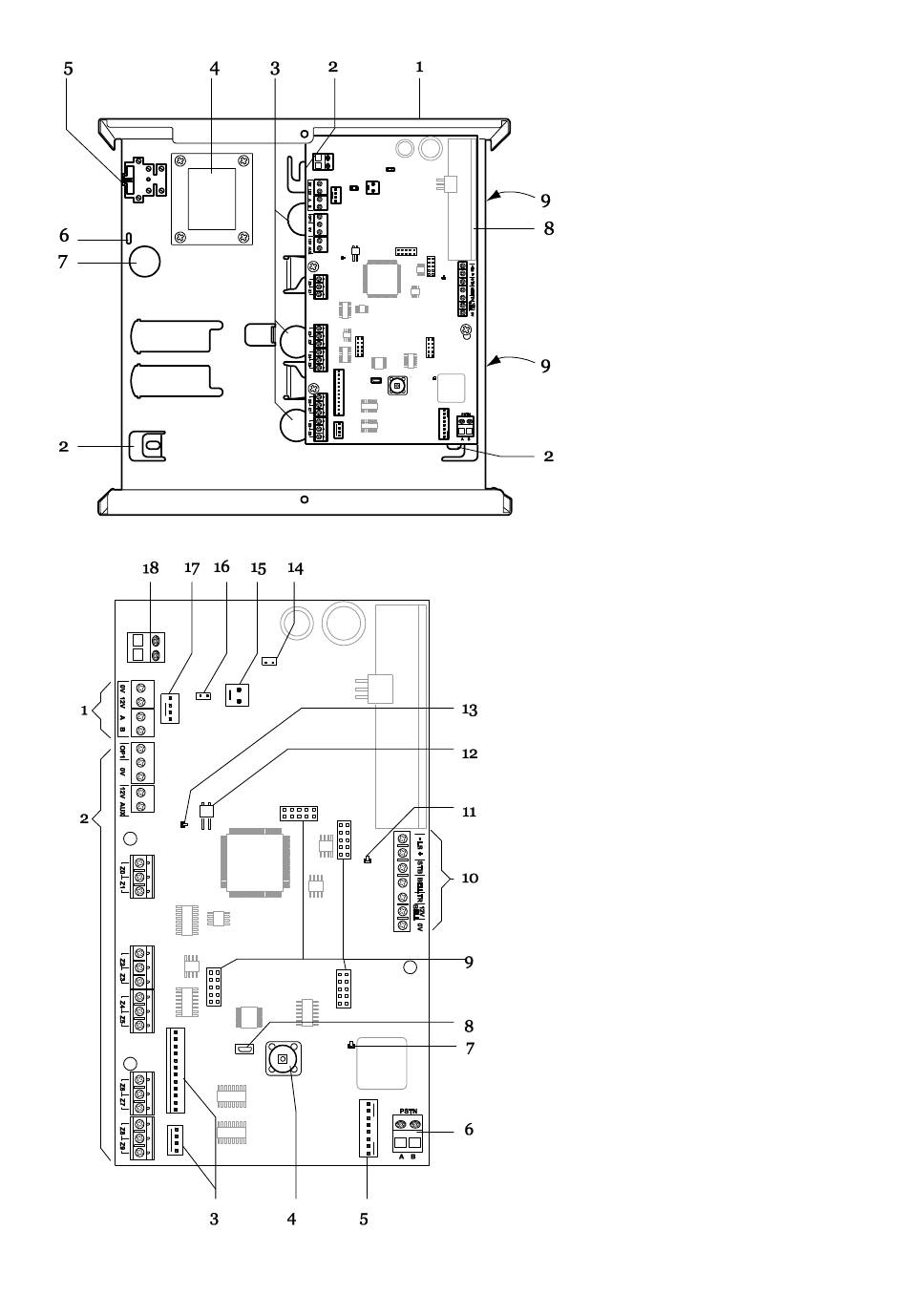

Figure 1 Unité centrale
Figure 2 Circuit électronique de l‟unité centrale
Avant l'installation
1. Dos du boitier.
2. Trous de fixation.
3. Entrées de câbles pour les
zones et le bus.
4. Transformateur.
5. Fusible secteur.
6. Point de fixation du câble
secteur.
7. Entrée de câble secteur.
8. Circuit électronique.
9. Entrée de câble pour les sirènes
et le haut parleur.
1. Bornes de raccordement du Bus.
2. Bornes de raccordement de zones, de
sorties et d'alimentation 12 Volts.
3. Sorties pour transmetteur externe.
4. Autoprotection centrale.
5. Picot pour filtre ADSL. (voir *)
6. Bornes de raccordement
téléphonique. (voir *)
8. USB socket (Mini B).
9. Picots pour transmetteur enfichable.
10. Bornes de raccordement sirènes et
haut-parleur.
11. Voyant transmetteur. (voir *)
12. Picots de RAZ.
13. Voyant d'activité.
14. Picots Kickstart démarrage sur
batterie seule.
15. Connecteurs batterie.
16. Terminaison RS485.
17. Connecteur pour clavier installateur.
18. Connecteur 20V alternatif.
* Pour i-on30EXD seulement, non
commercialisée en France
