i-on30EX
Sirène Auto Alimentée
12V
OUTPUTS
0V
AUX
1
2
Out
Extension Filaire

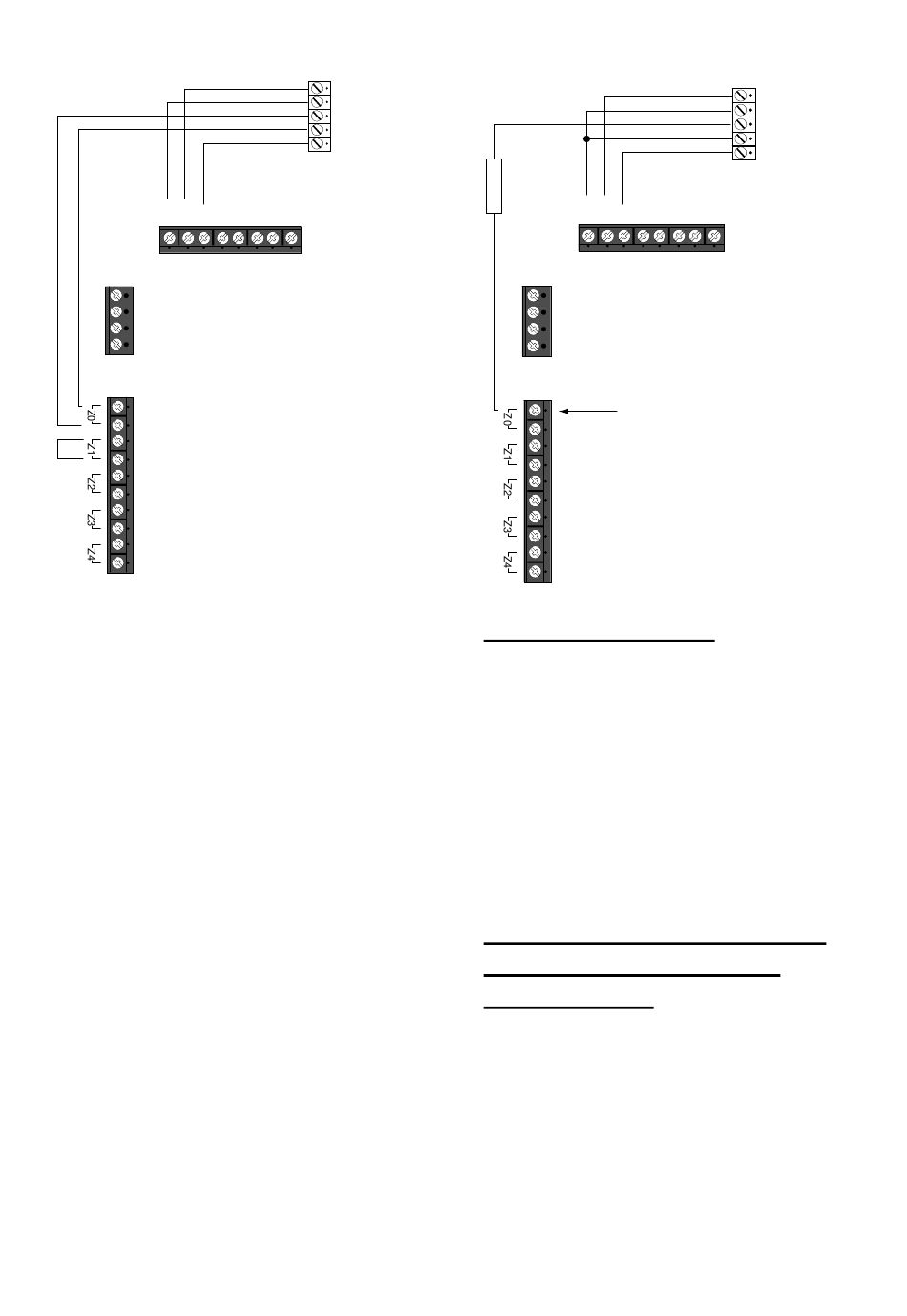

Figure 25 Câblage sirène AP NF sur extension
Câblage AP sirène en ZFS. Connecter –
TR sur une zone libre par l‟intermédiaire
d‟une résistance de 2k2, voir la figure 26.
La longueur maximale doit être de 50
mètres entre la sirène et l‟extension.
Câblage sirène en NF. Connecter
l‟autoprotection de la sirène sur une zone
libre de l‟extension, voir figure 25.
12V +
0V
AP Sirène
AP Sirène
+BL Blocage Sirène
LS
3
4
-
+
Sirène Auto Alimentée
(Voir note)
12V
OUTPUTS
0V
AUX
1
2
Out
Extension Filaire
Utiliser la borne de haut a gauche
NOTE:
Ustiliser une résistance de 2,2K Ohm.
Figure 26 Câblage sirène AP ZFS sur extension

Haut-parleur (optionnel)

Si vous souhaitez ajouter un haut-parleur
9040UK, connectez-le suivant les figures 23
ou 24. Ne connectez pas deux haut-
parleurs en parallèle mais en série. La
centrale et les extensions n‟acceptent qu‟un
seul haut-parleur (16 Ohm minimum).
Note : Les haut-parleurs ne sont pas des
sirènes tels que décrites par la norme
EN50131. Bien qu'ils puissent émettre des
signaux d'alarme, ils donnent aussi des
informations d'alerte et de signalisations
des temporisations d'entrée et de sortie.
Etape 8. Transmetteur
interne (i-on30EXD
seulement)
La centrale i-on30EXD intègre un
transmetteur de télésurveillance.
Il peut être utilisé pour:
Transmettre vers des PC de
télésurveillance en protocole Scantronic,
SIA et ID Contact.
Comme modem pour communiquer par
le réseau RTC vers un ordinateur à
l‟aide du logiciel I-on Downloader.
Installation
12V +
0V
AP Sirène
AP Sirène
+BL Blocage Sirène
LS
3
4
-
+
Page 15
