Connexion Des Périphériques; Haut Parleur (Optionel); Câblage D'une Sortie (Option) - Cooper Security i-ON 40 Guide D'installation

i-on40
100 Ohms
Zone 2
Zone 1
Alarm contacts
Zone 1
Tamper contacts
Max 10 devices per circuit (not recommended)

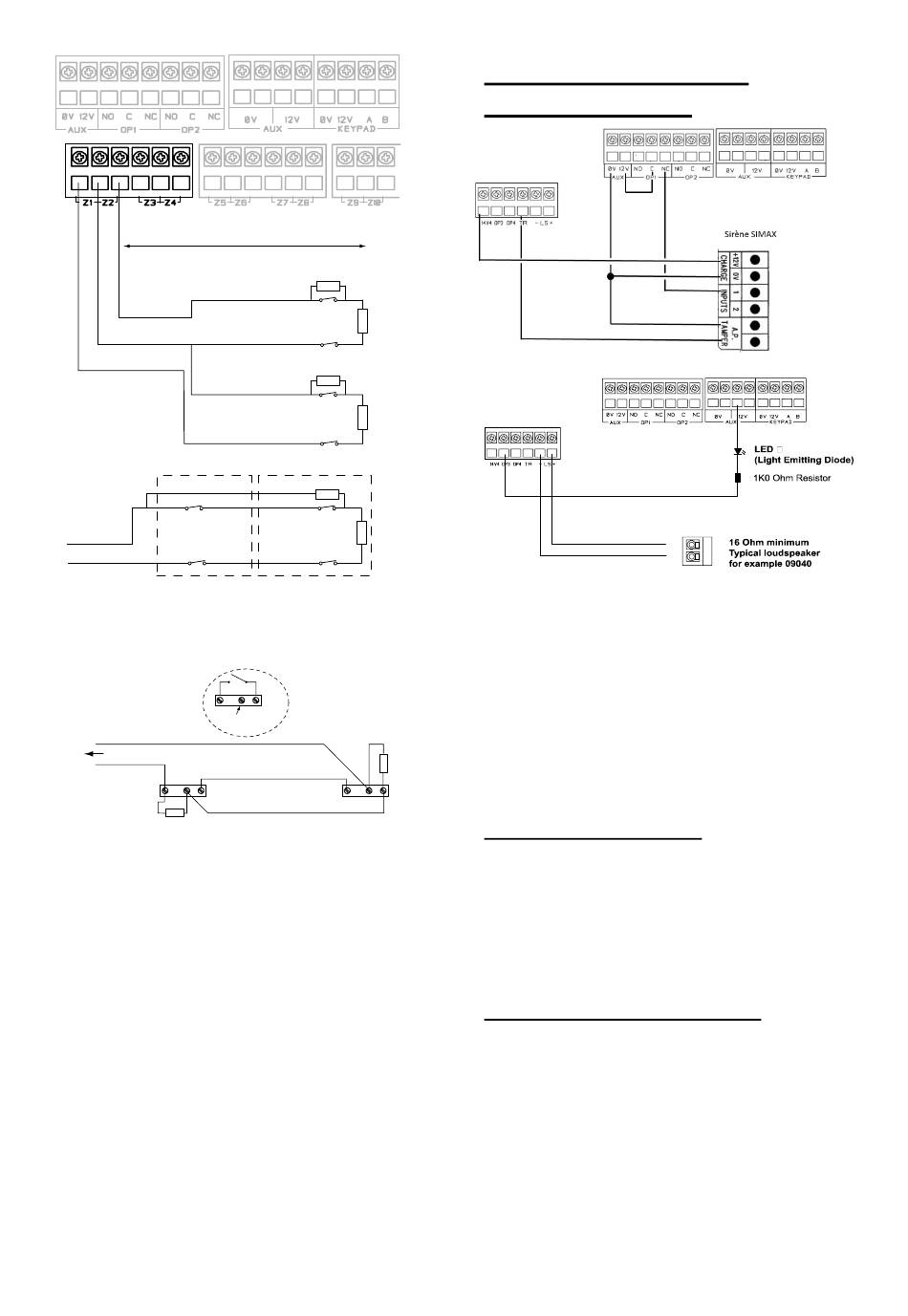

Figure 18 Zones supervisées avec 2
résistances
Spare
Blue
To zone •
Yellow
contacts
4K7
Figure 19 Exemple: câblage de 2 contact
sur une zone supervisée.
4K7
Alarm contacts
2K2 EOL
Tamper contacts
4K7
Alarm contacts
2K2 EOL
Tamper contacts
4K7
Alarm contacts
2K2 EOL
Tamper contacts
2K2 EOL
Red
Black
5. Connexion des
Périphériques
Figure 20 Connexion des périphériques
L'unité centrale est équipée de 4 sorties
programmables. Les sorties 1 et 2 sont des
sorties relais et les sorties 3 et 4 sont des
sorties tension, capables de fournir jusqu'à
500 mA. Par défaut les sorties 3 et 4 sont à
0V au repos et passent à 12 Volts
lorsqu'elles sont actives. La polarité peut
être inversée par programmation : Menu
Installateur - Sorties - Sortie filaire 3 (4) - Polarité

Haut parleur (optionel)

Si vous désirez connecter un haut-parleur
voir la figure 20.
Note: Ne pas oublier de fermer
l'autoprotection des sirènes entre TR et
0V si vous n'utilisez pas de haut-
parleur ou de sirène filaire.
Câblage d'une sortie (Option)
La figure 20 montre un exemple de câblage
entre une sortie tension et un voyant de
signalisation.
+LS
-LS
Page 9
