i-on40

3. Installation

Le niveau d'émission radio du système
i-on40 est inferieur au niveau recommandé
par les normes européennes. Néanmoins
nous vous recommandons de placer les
détecteurs et périphériques à plus de 20 cm
des utilisateurs afin de minimiser
l'exposition aux ondes radio. La puissance
rayonnée d'un émetteur i-on40 est de 10
milliwatts alors que celle d'un téléphone
portable GSM est de 2000 milliwatts.

1. Fixation de la centrale

Attention à l'électricité statique
Comme beaucoup de produit électronique
qui contiennent des composants sensibles
aux décharges électrostatiques, nous vous
recommandons d'éviter de toucher
directement le circuit électronique de la
centrale.

Positionnement

1
2

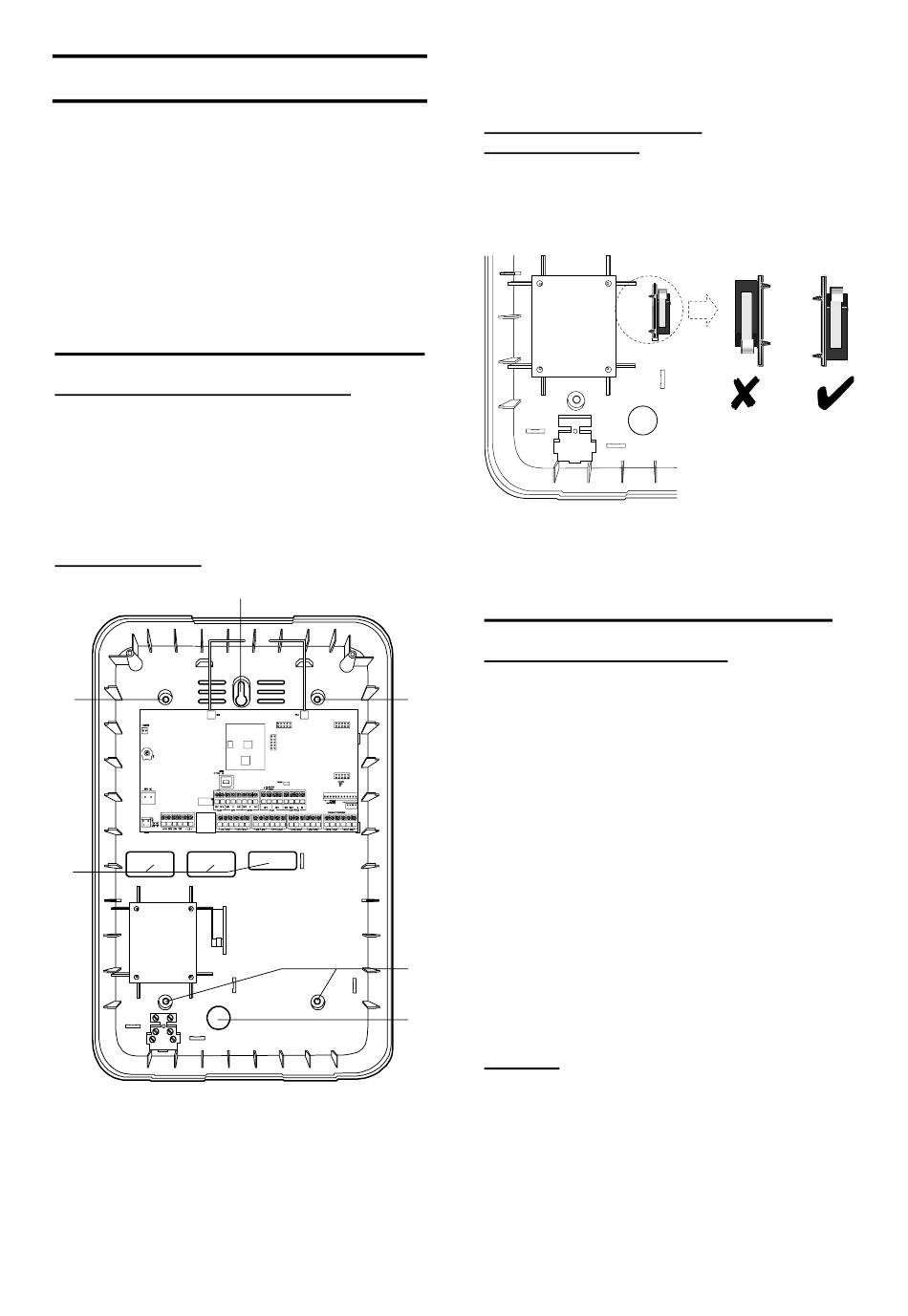

Figure 9 Trous de fixation et passages de
câble
1. Trous de fixation.
2. Entrées de câble
Cooper Security recommande de fixer la
centrale à l'aide de 4 vis No10/M5 de
longueur 36mm. Voir Figure 9.
1
Protéger le circuit électronique de la
poussière et des éclats de percement.
Installation du contact
d'autoprotection
Insérer la patte métallique de support dans
la fente prévue à cet effet. La lamelle du
contact doit être orientée vers le bas. Voir
Figure 10.
Figure 10 Mise en place de l'autoprotection
La figure 3 montre l'endroit ou doit être
connecté le contact d'autoprotection.

2. Mise place du clavier

Positionnement du clavier

OUI :
1
Dans une zone protégée par le système.
A l'endroit et à la hauteur requis à
l'usage des utilisateurs.
Non visible par un potentiel intrus.
NON
Prés d'équipements électroniques.
A l'intérieur d'un enchevêtrement de
câbles ou de canalisations.
Dépasser les 100 mètres de câble entre
la centrale et le clavier. (voir longueur
et type de câble).
Note: Les claviers doivent être distants les
1
uns des autres d'au moins un mètre pour
permettre le fonctionnement du lecteur de
2
badge intégré.

Fixation

Utiliser au moins trois vis M4 25mm pour la
fixation au mur. Voir figure 11.
Page 5
