2. Bien débuter
Préparation
Avant l'installation vous devez faire une
étude rapide pour trouver le meilleur
positionnement de la centrale et de ces
périphériques. Vous devez évaluer les
portées radio afin que le fonctionnement
soit satisfaisant.
I-on40 mesure les portées radio de chaque
détecteur et périphérique. Vous pouvez
utiliser la centrale sans la fixer et estimer
les portées avant la mise en place du
système et de ces périphériques. Quoi qu'il
en soit les performances radio de l'i-on16
sont suffisantes pour couvrir toutes les
applications standards.
Positionnement de l'unité centrale
OUI:
Le compartiment batterie doit être vers
le bas. La centrale doit être positionnée
dans une zone protégée. Eviter de la
fixer au raz du sol.
NON:
Enfermer l'unité centrale dans un boitier
en métal.
Eviter de fixer la centrale à l'intérieur
d'un enchevêtrement de canalisations
ou de câble électriques.
Installer le système prés d'ordinateur,
d'un photocopieur, d'équipement radio
ou d'équipements industriels.
Note: Attention aux vitrages blindés ou
recouvert de films isolant. Les
transmissions radio ne traversent pas le
métal.
Chaque clavier doit être distant d'au moins
un mètre. Ne pas positionner deux claviers
de par et d'autre de la même cloison.
Chaque clavier intègre un lecteur de badge
qui ne pourra fonctionner que s'il est
distant d'un autre clavier d'au moins un
mètre.
Aperçu global
Ouverture de l'unité centrale
Pour accéder à l'intérieur de l'unité dévisser
les deux vis du haut. Puis faire basculer le
couvercle blanc.
Page 2

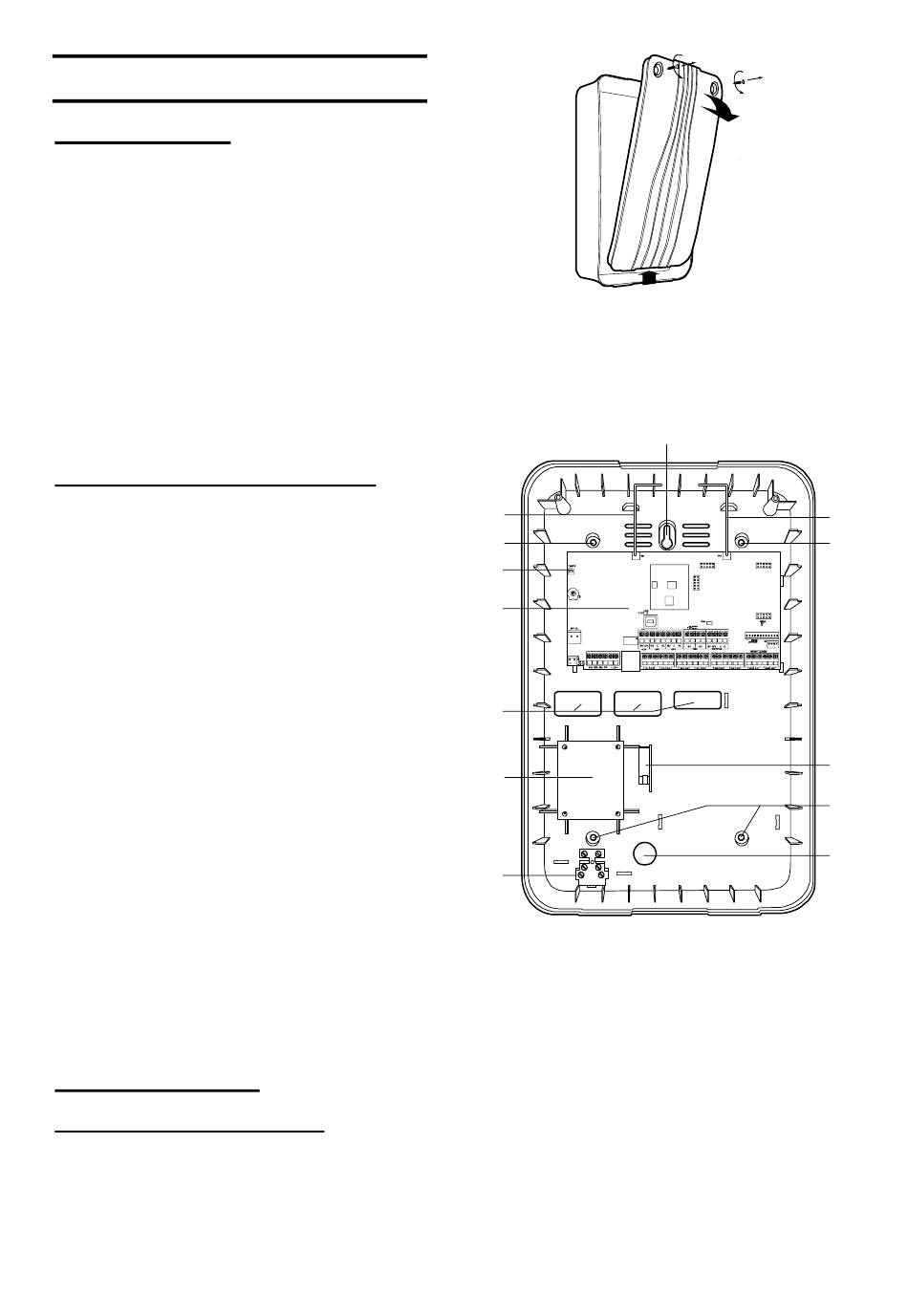

Figure 1 Ouverture de l'unité centrale.
Attention: Lorsque le système est
connecté au secteur, le 230 volts est
présent sur les bornes de raccordement
secteur ("8" dans la figure 1).
2
3
4
5
6
7
8
Figure 2 Control Unit
1. Trou oblong de fixation de la centrale.
2. Antennes.
3. Trous de fixation.
4. Picots de connexion de l'autoprotection.
5. Circuit électronique).
6. Entrées de câble pour les détecteurs et les
claviers.
7. Transformateur.
8. Bornes de connexion secteur.
9. Entrée du câble secteur.
10. Fente depassage du contact
d'autoprotection
i-on40
1
2
3
1
2
3
10
3
9
