6. Câblage d'un
transmetteur externe
La centrale peut être connectée à un
transmetteur externe, un 660 par exemple.

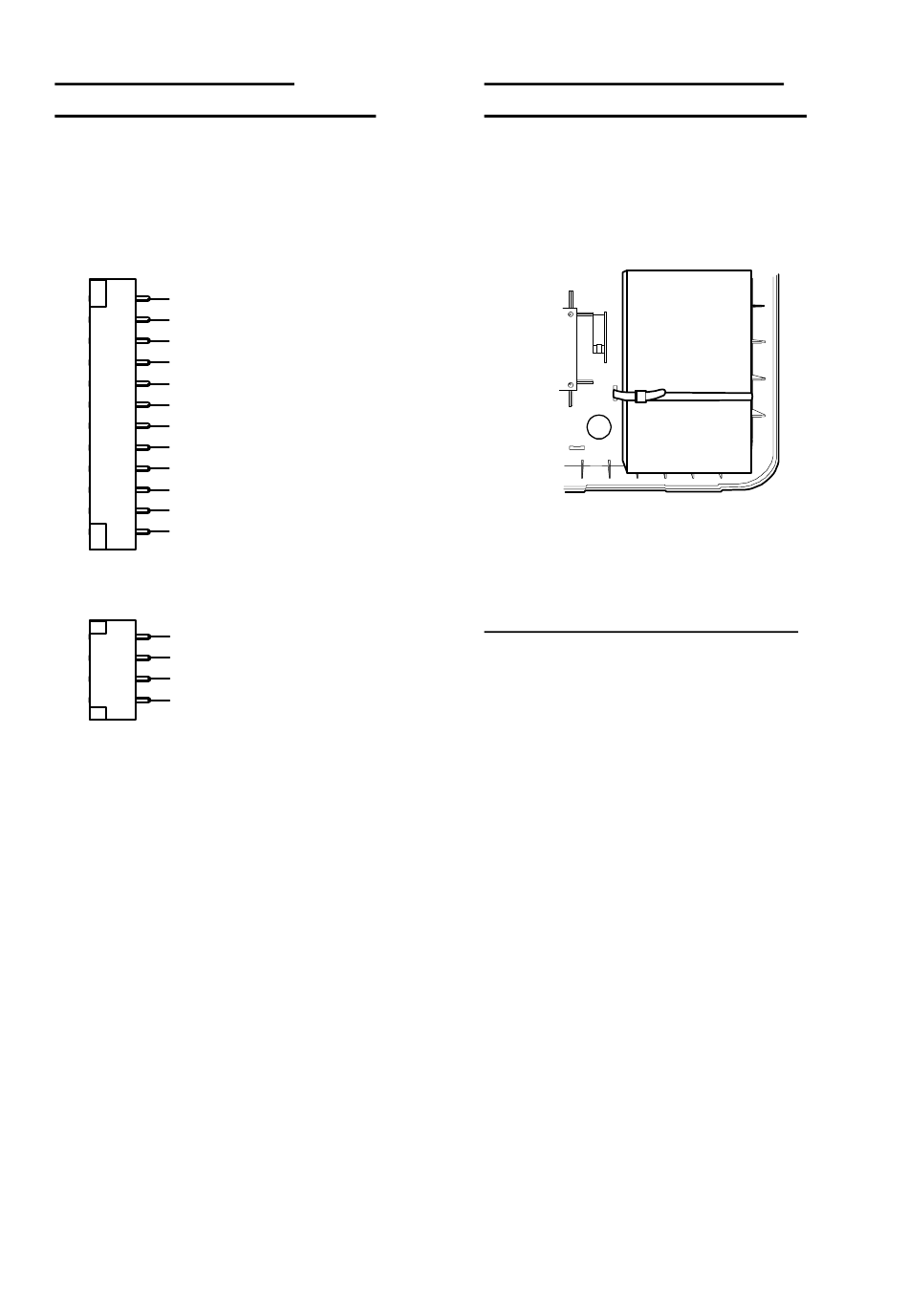

La figure 21 montre le détail de la
connexion par l'intermédiaire du câble
dédié fourni avec i-on40.
Com Connector Ca ble,
Part number 485210
Sortie O/P1 (marron)
Sortie O/P2 (orange)
Sortie O/P3 (jaune)
Sortie O/P4 (vert)
Sortie O/P5 (bleu)
Sortie O/P6 (violet)
Sortie O/P7 (blanc)
Sortie O/P8 (gris)
Entrée défaut de ligne (blanc/marron)
Entrée Tell Back (blanc/orange)
0 V (noir)
12 V (rouge)
Com Connector Ca ble,
Part number 11960058
Sortie O/P9 (marron)
Sortie O/P10 (orange)
Sortie O/P11 (jaune)
Sortie O/P12 (vert)
Figure 21 Câble dédié au transmetteur
Note: La sortie O/P4 suit l'état Marche /
Arrêt du système.
Suivre les instructions suivantes pour le
câblage du transmetteur.
Avertissement:
Suivre les instructions dans l'ordre donné
sous peine d'endommager la centrale ou le
transmetteur.
1. Couper l'alimentation du secteur et de la
batterie de la centrale.
2. Connecter les câbles dédiés sur le
transmetteur, sachant que par défaut au
repos les sorties sont au +12 Volts.
3. Connecter le câble dédié sur la centrale.
4. Connecter la batterie.
5. Refermer le boitier.
6. Connecter le secteur.
7. Tester votre transmetteur.
Page 10
7. Raccordement et
fixation de la batterie
Mettre en place la batterie de 12Volts 7Ah
dans le logement prévu à cet effet dans
l'unité centrale, voir figure 22.
Fixer celle-ci à l'aide du collier plastique
fourni et connecter le fil rouge sur la cosse
+ et le fil noir sur la cosse - .
Figure 22 Mise en place de la batterie
Note: Si la batterie est connectée sans que
le secteur soit présent, le système ne
démarre pas.

Programmation avant installation

Il est tout à fait possible de programmer
(tout ou en partie) le système avant son
installation. La programmation sera
conservée même lorsque la batterie et le
secteur seront déconnectés et pour un
temps indéfini. Vous pouvez enregistrer les
détecteurs radio et les périphériques en
connectant de façon temporaire la centrale
et son clavier puis installer le système dans
un deuxième temps.
Le système peut fonctionner uniquement
sur batterie. Il faut pour cela court-circuité
les picots « Kick Start » pour démarrer la
centrale sur la batterie. Attention la
programmation sera sauvegardée lorsque
vous sortirez du mode technicien, si
l'alimentation est coupée sans que vous
soyez sorti du mode technicien, vous
perdrez les modifications effectuées (voir
page 13).
Si vous désirez programmer le système à
l'aide d'un ordinateur vous pouvez le faire
par l'intermédiaire du connecteur Ethernet.
Voir la documentation i-on40 Guide
d'utilisation du web server.
