1
2
3
4

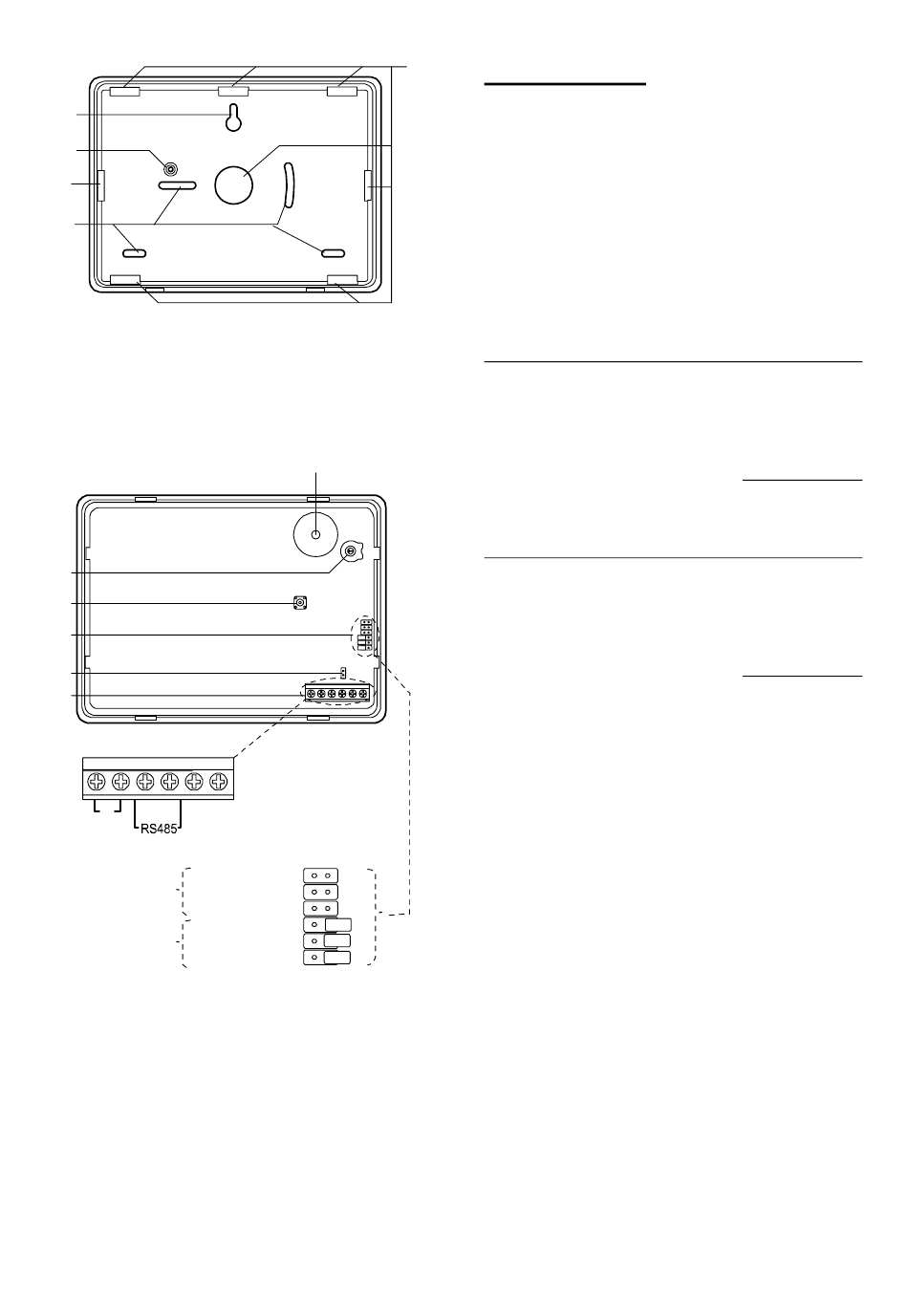

Figure 7 Socle du clavier
1. Trou oblong de fixation.
2. Passage de l'autoprotection à
l'arrachement.
3. Entrées de câble.
4. Trous de fixation.
2
3
4
5
6
ET
B
A 12V 0V
4a
4b
BACKLIGHT
Figure 8 Circuit clavier
1. Buzzer.
2. Volume buzzer.
3. Autoprotection.
4. Cavaliers d'adressage et d'éclairage:
4a Adressage clavier
4b Fonctions de rétro éclairage
5. Cavalier de terminaison RS485
6. Connecteurs centrale (ET non utilisé).
Page 4
1
4
3
2
ABCD-ON
ON
BRIGHT
3
Autonomie
Avant de connecter le système vous devez
vous assurer que celui-ci peut avoir une
autonomie supérieure à 12 heures en cas
de coupure secteur. Ceci est nécessaire
pour être conforme à la norme EN50131-1.
Le calcul de l'autonomie se fait en fonction
du nombre de périphériques câblés à la
centrale. Par exemple un système i-on40
avec deux claviers i-kp01 et 15 détecteurs
filaires consomment :
Au repos :
Produit
Centrale
15 x IRP à 15mA chaque
Transmetteur i-sd02
2 x i-kp01 à 30mA chaque
Sirène & flash
En alarme:
Produit
Centrale
15 x IRP à 15mA chaque
Transmetteur i-sd02
2 x i-kp01 à 30mA chaque
Sirène & flash
Courant consommé =
(0.460A x 11.5h) + (0.955A x 0.5h)
= 5.77Ah
Une batterie de 7Ah chargée peut faire face
à la demande de courant pour l'autonomie
prescrite.
Dans cet exemple une batterie de 7A
dépasse les exigences requises.
Note: Tous les périphériques connectés aux
alimentations auxiliaires doivent être pris
en compte dans le calcul de la
consommation de courant.
i-on40
Courant
130mA
225mA
20mA
60mA
25mA
Total
460mA
Courant
220mA
225mA
50mA
60mA
400mA
Total
955mA
