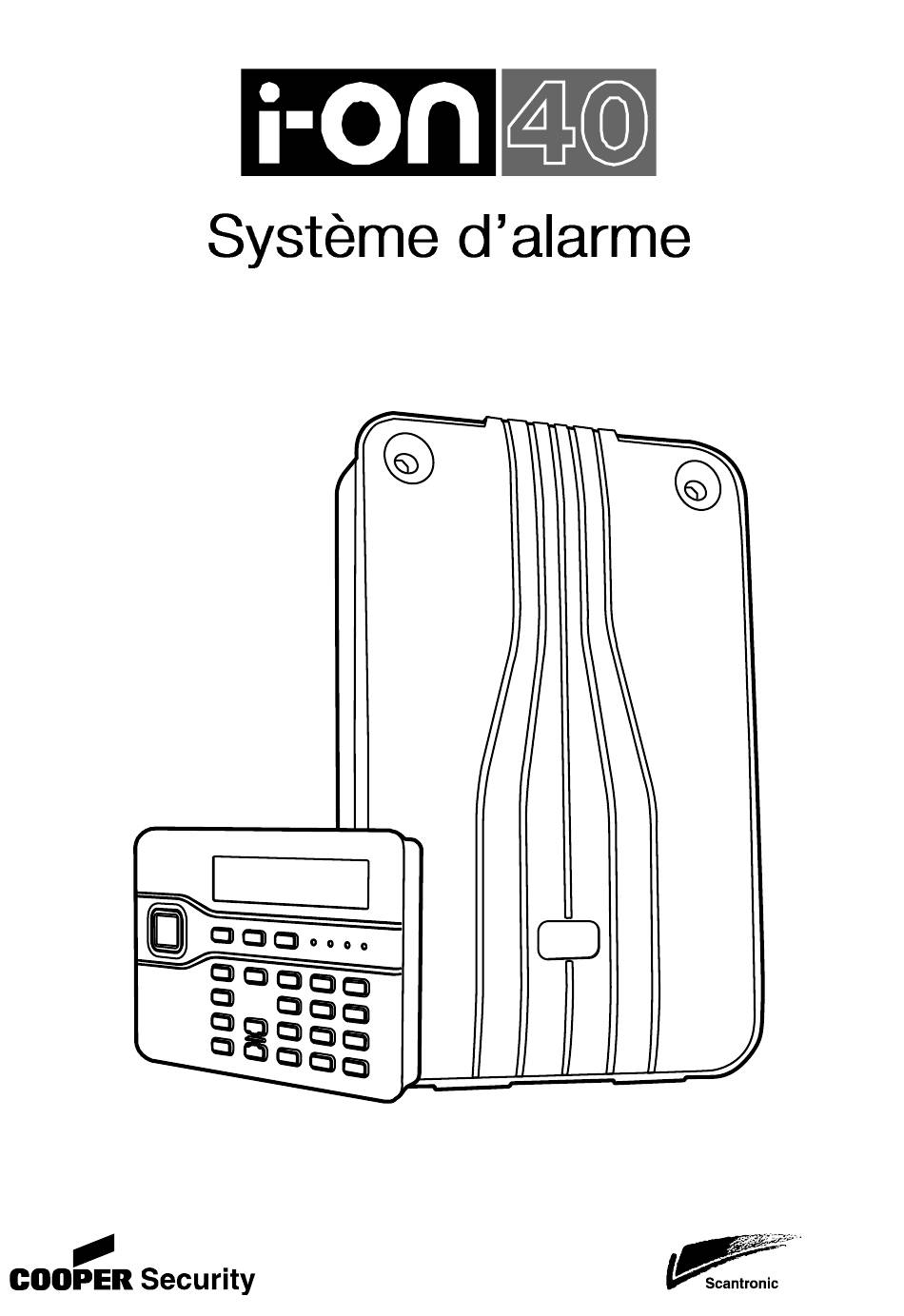

- Page 1 Programmation I-ON40 Programmation Installateur rapide...
- Page 2 Programmation I-ON40 Le menu installateur est composé de 8 menus qui peuvent être sélectionnés par le pavé de navigation ou les touches de 0 à 7. La touche «V » valide les options, la touche «X » permet de sortir du menu en cours. A la première mise sous tension le système va demande le type langage.
- Page 3 Programmation I-ON40 A la mise sous tension le clavier va sonner, entrer le code utilisateur «1234» pour arrêter l’alarme. Puis appuyer sur la touche « X ». Puis entrer le code installateur «7890». Puis le code utilisateur «1234» pour valider l’accès au mode installateur.
- Page 4 Programmation I-ON40 Une fois le type validé, il faut sélectionner dans quelle partition se situe la zone. Une zone peut être dans plusieurs partitions dans ce cas elle sera commune. Elle activera une alarme si toutes les partitions dans lesquelles elle est intégrée sont en service / marche.
- Page 5 Programmation I-ON40 I-on40 possède 2 sorties relais (OP1 & OP2) et 2 sorties tension (OP3 & OP4) programmables sur bornes à vis. Elle dispose aussi de 12 sorties tension programmables sur connecteur. Il est possible d’ajouter 8 sorties distantes sur récepteur radio (762REUR-00). Par défaut toutes les zones sont assignées à...
- Page 6 Programmation I-ON40 Il est possible d’activer le flash de la sirène radio lors des mises en service et hors service du système. Il est possible d’avoir une mise en service partielle pour chaque partition. Ce menu permet de définir les modes de mise en service et les temporisations associées en partielle.
- Page 7 Programmation I-ON40 Profil permet de charger des configurations spécifiques. Cette fonction n’est pas active. Cette option permet de modifier le langage du clavier. La programmation n’est pas modifiée. Ceci permet de recharger la programmation par défaut. «Pays» ne modifie pas la programmation mais «Prog.
- Page 8 Programmation I-ON40 Cette option permet de modifier le volume du haut parleur (09040UK-00) lorsqu’il est connecté aux bornes LS pour la signalisation des temporisations d’entrée et de sortie ainsi que du carillon. Retarde la transmission d’alarme lorsque la temporisation d’entrée est dépassée (+30secondes). Les périphériques radio envoient un signal de présence toutes les 4 minutes si l’un des signaux n’est plus réceptionné...
- Page 9 Programmation I-ON40 Ce menu permet la programmation du transmetteur téléphonique si celui-ci a été enfiché sur la centrale hors tension. Pour un raccordement vers un centre de télésurveillance. Permet l’activation du transmetteur en télésurveillance. Cette option doit être programmée pour activer le transmetteur en télésurveillance.
- Page 10 Programmation I-ON40 Le test cyclique fixe, couramment utilisé, se programme dans ce menu. Journalier doit être sélectionné puis l’heure à laquelle le test doit s’effectué. Programmation du transmetteur téléphonique en mode vocal. Pour activer le transmetteur vocal, Mode d’appel doit être sur «OUI».
- Page 11 Programmation I-ON40 Ce menu permet d’assigner un message à une alarme donnée. Par exemple : le message 1 est le message d’intrusion. Il faudra toujours programmer le Canal 1 quelque soit le message 1, 2, 3 ou 4. Le message 1 sera transmis lorsqu’une alarme intrusion sera déclenchée.
- Page 12 Programmation I-ON40 Ce menu permet de programmer la transmission de SMS lorsqu’un transmetteur GSM est enfiché sur la centrale. Programmer sur OUI pour activer la fonction. Un message principal d’identification et 4 messages d’alarme peuvent être transmis. Les messages se programment à l’aide du clavier de la centrale comme avec un téléphone portable.
- Page 13 Programmation I-ON40 Programmation de l’adresse IP fixe et de ces différents attributs. Le logiciel de téléchargement n’est pas disponible pour l’instant. Le menu test permet de tester l’ensemble du système et de mesurer les portées radio de chaque périphérique. Le test des détecteurs affiche le nombre de zones actives.
- Page 14 Programmation I-ON40 L’utilisateur U01 a arrêté le système à 15h01 après l’alarme déclenchée par la zone 17. Permet d’afficher la version logicielle du système ainsi que le type de transmetteur activé et l’adresse IP. Ce menu se substitue au Mode Partition lors de la première mise sous tension.
- Page 15 Programmation I-ON40 Une fois la programmation achevée appuyer sur la touche X jusqu’à l’affichage du message suivant. Puis valider avec la touche V. Si un défaut est présent le système refuse de sortir du mode installateur. La batterie de la centrale n’est pas connectée. L’autoprotection de la sirène filaire centrale n’est pas fermée.
- Page 16 Programmation I-ON40 www.coopersecurity.co.uk Product Support (UK) Tel: +44 (0) 1594 541979. Available between: 08:15-12:30 and 13:00-17:00 Monday to Friday. Product Support Fax: (01594) 545401 Support Produit France : Tél : +33 (0) 4 73 67 40 77 Horaires : 08h15-12h00 et 13h30-17h00 Part Number 12046458...
