Figure 11 Fixation embase du clavier
Connexion des claviers à la centrale
Type de câble
En général il est utilisé du câble souple
6/10 sans écran à 4 conducteurs.
Pour une performance maximale vous
pouvez utiliser un câble à paire torsadée
avec une impédance de 100-1120ohms.
Une paire est utilisée pour le signal Bus A &
B et l'autre pour le 12V & 0V.
Un câble avec écran peut être nécessaire
sur un site fortement perturbé:
1. Eviter de faire des boucles de terre.
Connecter la terre au départ du câble
mais pas au clavier
2. Assurez-vous de la continuité de l'écran
sur toute la longueur du câble.
3. Si le câble entre dans un boitier métal
s'assurez que l'écran reste isolé du
boitier.
Séparation des câbles
Séparer les câbles des claviers des autres
câbles secteurs, téléphonie et informatique.
Ne pas mélanger dans un même câble les
signaux Bus et les commandes de sirènes
et de haut parleur.
Configuration et longueur des câbles
Vous pouvez connecter jusqu'à 4 claviers
par centrale. Vous pouvez connecter les
claviers en étoile ou en série.
Page 6
Star
MENU
MENU
A
1
2 abc
3 def
A
1
B
4 ghi
5 jkl
6 mno
B
4 ghi
7 pqrs
8 tuv
9 wxyz
*
0
#
7 pqrs
*
100m
MENU
MENU
A
1
2 abc
3 def
A
1
2 abc
3 def
B
4 ghi
5 jkl
6 mno
B
4 ghi
5 jkl
6 mno
7 pqrs
8 tuv
9 wxyz
7 pqrs
8 tuv
9 wxyz
*
0
#
*
0
#

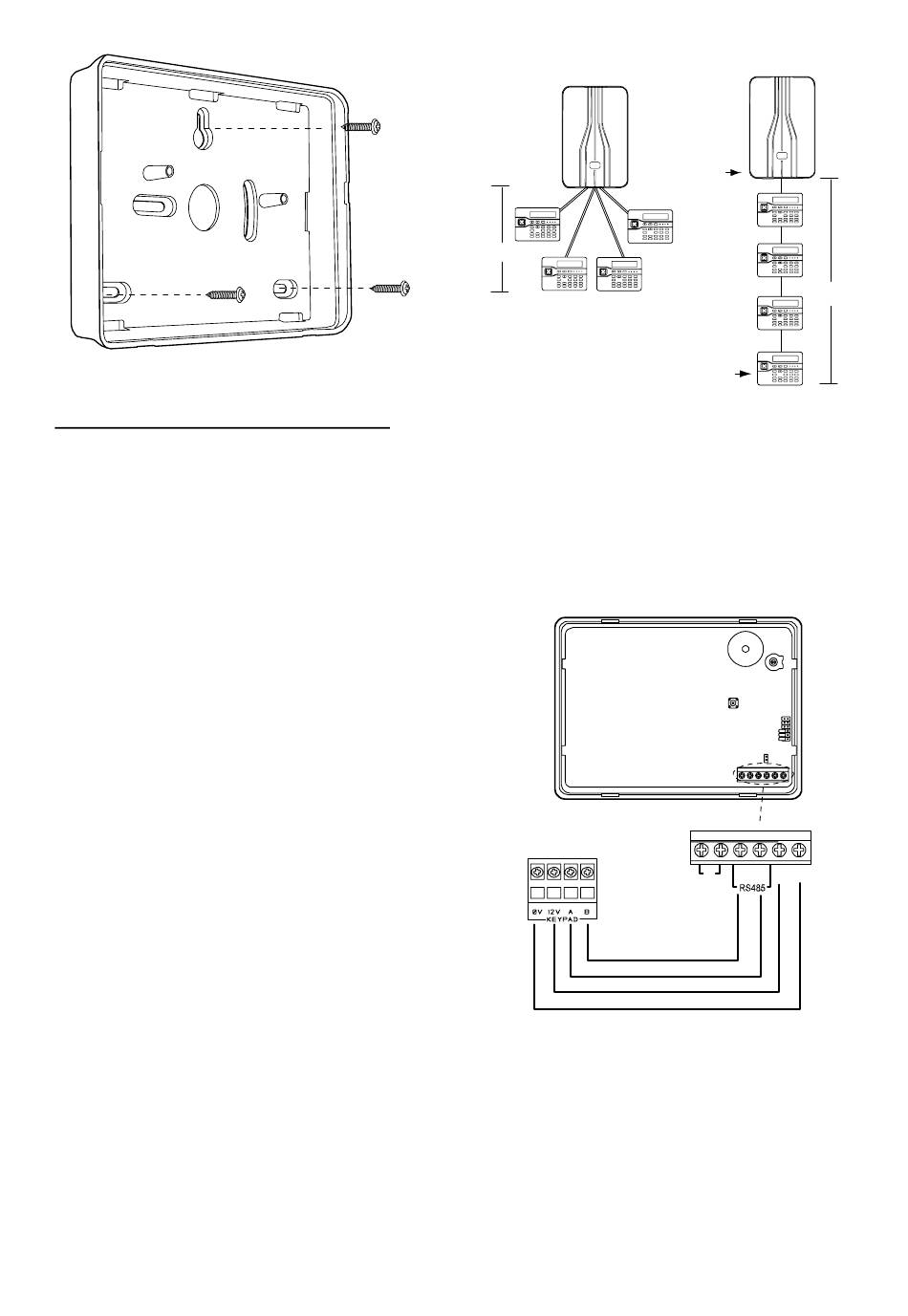

Figure 12 Cablâge des claviers
