Raccordement au secteur
S'assurer que les câbles secteur ne
cheminent pas vertical entre les antennes.
Le câble secteur doit être horizontal dans le
dernier mètre avant l'entrée dans le coffret
de la centrale.
>1m

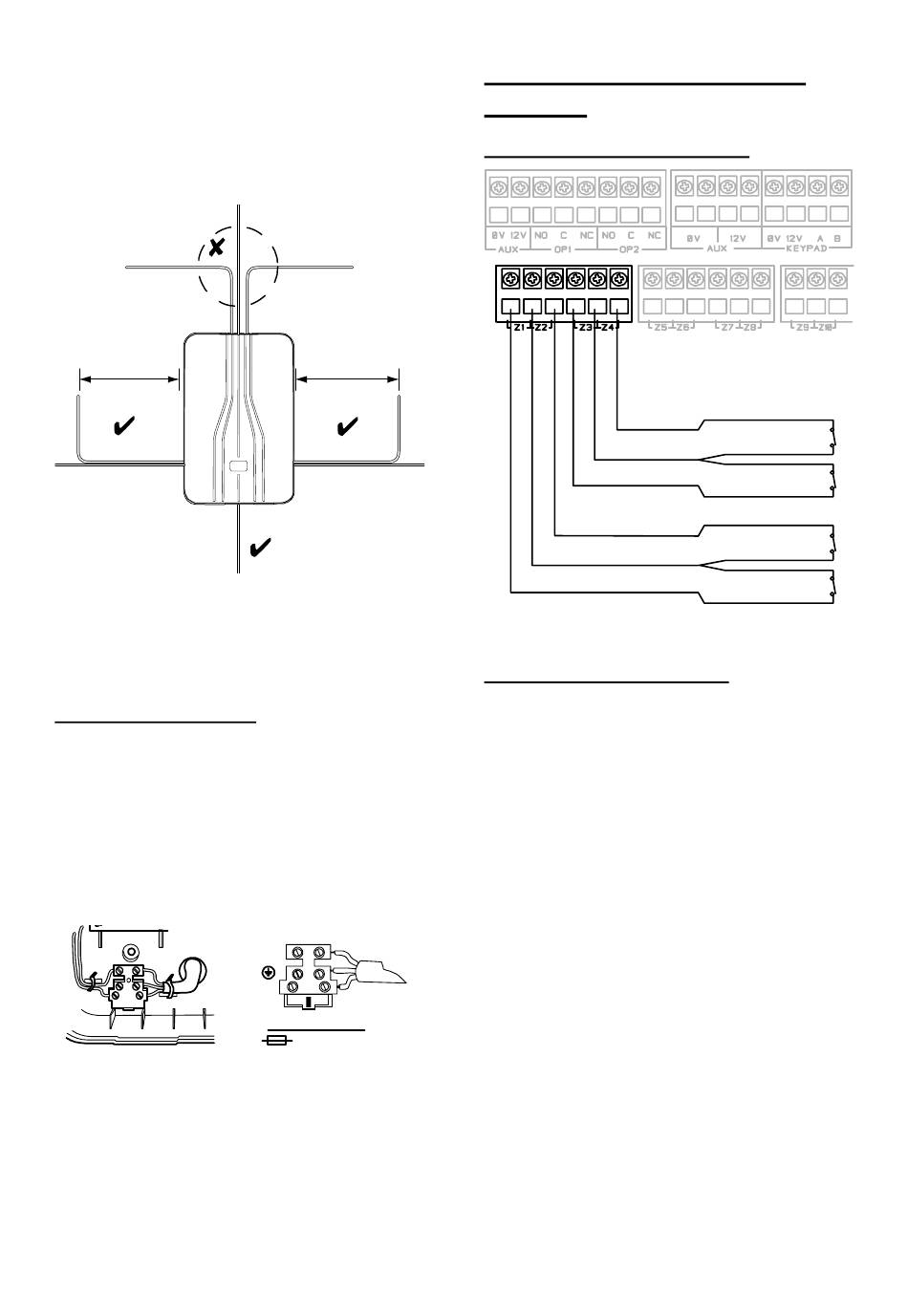

Figure 15 Cheminement du câble secteur
Note: Le câble secteur doit passer par
l'entrée dédiée (9 en Fig 2) et ne doit pas
être mélangé aux autres câbles.

Connexion au secteur

La figure 16 montre les raccordements. La
connexion doit s'effectuée à travers un
système de coupure à double pôles en
conformité avec la norme EN60950-1.
Avertissement: Ne pas applique la
tension secteur à cet instant.
Fixer le câble secteur à l'aide d'un collier
plastique prévu à cet effet.
Figure 16 Connexion secteur
Page 8
>1m
N
L
230V ~50Hz 200mA
T250mA 250V
4. Câblage des zones
filaires
Câblage normalement fermé
Figure 17 Câblage des zones NF
Câblage de type supervisé
La figure 18 montre le câblage de type
supervisé à l'aide de résistance.
Les valeurs possible de résistances sont:
4k7/2k2. 1k0/1k0, 2k2/2k2, or 4k7/4k7.
Toujours utiliser la même paire de valeur
pour toutes les zones.
Sélectionner les valeurs choisies en mode
programmation : Menu Installateur - Options
Système - Zone Filaire
Si vous désirez connecter plus d''un
détecteur sur une zone supervisée la figure
18 montre le câblage nécessaire.
La figure 19 montre le câblage de deux
contacts sur une zone supervisée.
i-on40
Tamper Zone 2
Tamper Zone 1
Alarm Zone 2
Alarm Zone 1
