Installation
Etape 5. Connecter la
centrale au secteur
ATTENTION : Assurez-vous que
l'alimentation secteur est déconnectée et
isolée avant de procéder à toute connexion
avec le réseau électrique. Toutes les
connexions au réseau électrique doivent
être effectuées par un électricien qualifié et
se conformer avec la réglementation en
vigueur.
Câblage du secteur
Note: Afin d'éviter toute interférence entre
les réseaux électriques, le câble secteur
doit entrer dans l'unité de contrôle à
travers sa propre entrée de câble (page 7
Fig. 1) et ne pas être mélangé avec d'autre
câble.
Connexion secteur
La figure 15 présente la connexion au
réseau électrique. Connecter à
l'alimentation en utilisant un dispositif de
coupure conformément à la norme
EN60950-1.
Avertissement: Ne pas connecter le
secteur à ce stade.
Fixer le câble secteur avec un collier
plastique. Un point de fixation est prévu
prés de l‟entrée du câble secteur (page 6
Fig. 1).

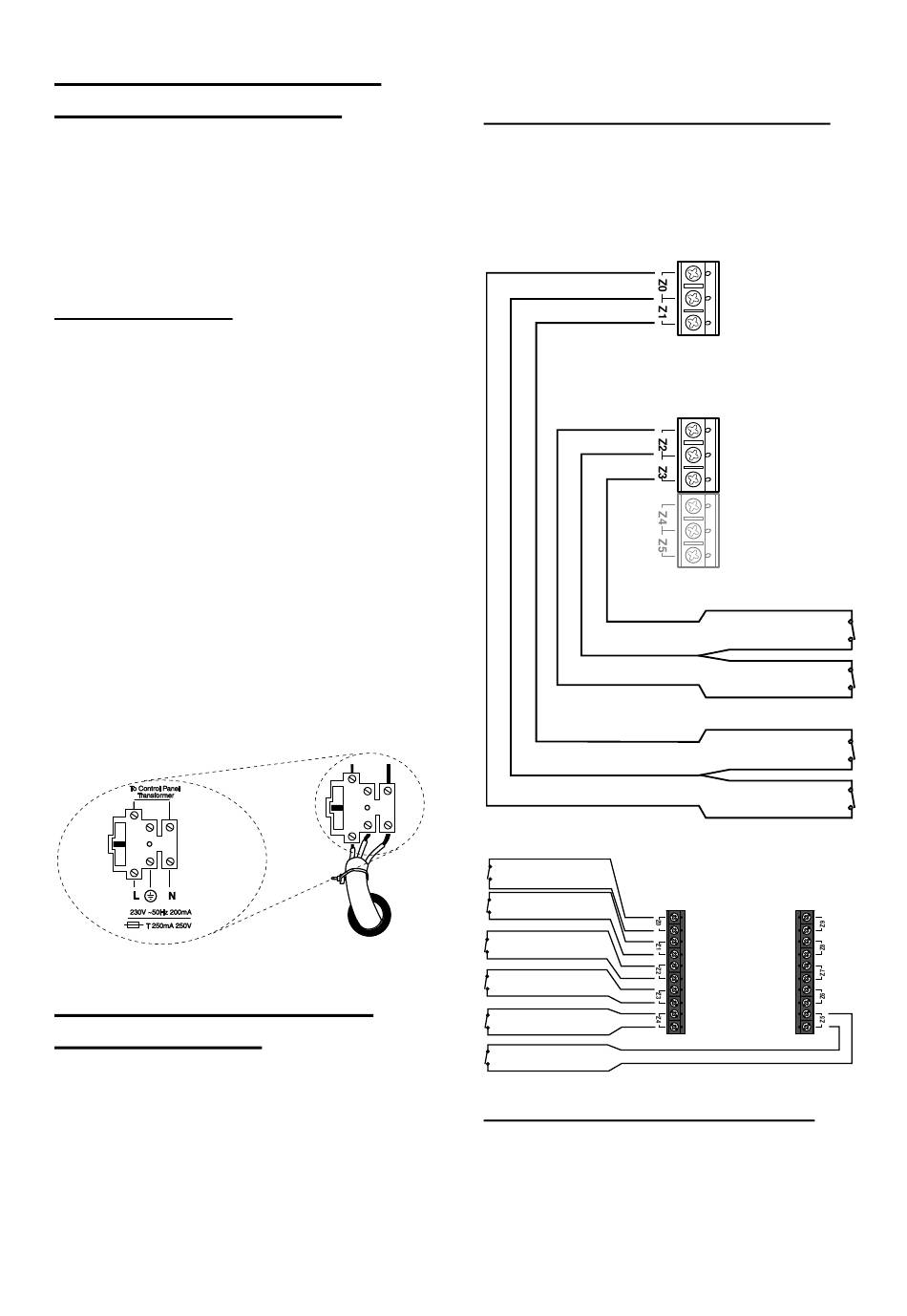

Figure 15 Connexion secteur
Etape 6. Câblage des
zones filaires.
Le câblage des zones de la centrale et des
extensions filaires peut être réalisé de deux
manières :
- Soit en normalement fermé avec 4 fils,
c'est-à-dire une boucle d‟alarme et une
boucle d‟autoprotection normalement
fermées.
- Soit en supervisé avec 2 fils, c‟est à dire
une boucle équilibrée pour l‟alarme et
Page 12
l‟autoprotection à l‟aide de deux résistances
connectées dans le détecteur.
Zones normalement fermées en 4 fils
La figure 16 montre le câblage en
normalement fermée (NF) pour la centrale.
La figure 17 montre le câblage en
normalement fermée (NF) pour l‟extension.
Notez que le câblage est différent entre la
centrale et l‟extension.
Figure 16 Câblage NF des zones centrale
Alarme Zone 0
Autoprotection Zone 0
Alarme Zone 1
Autoprotection Zone 1
Alarme Zone 2
Autoprotection Zone 2
Figure 17 Câblage NF des zones extension
Zones supervisées avec résistances
La figure 18 montre le câblage pour les
zones supervisées de la centrale. Noter qu‟il
est possible d‟utiliser d‟autres valeurs de
résistance.
i-on30EX
Autoprotection Zone 2
Alarme Zone 2
Autoprotection Zone 1
Alarme Zone 1
Extension Filaire
