i-on30EX
Com Connector Ca ble,
Part number 48521 0
Marron O/P1 (Feu)
Orange O/P 2 (Agression)
Jaune O/P 3 (Intrusion)
Vert O/P 4 (Marche/Arrêt)
Bleu O/P 5 (Isolation)
Con 7
Violet O/P 6 (Abandon)
White O/P 7 (Confirmée)
Gris O/P 8 (Technique)
Blanc/Marron (Entrée défaut ligne)
Blanc/Orange (Non Utilisé en France)
Noir 0V
Rouge 12V
Com Connector Ca
ble,
Part number 1196005 8
Marron O/P 9 (Défaut Secteur)
Orange O/P 10 (Défaut Batterie)
Con 8
Jaune O/P 11 (Défaut Général)
Vert O/P 12 (Autoprotection)

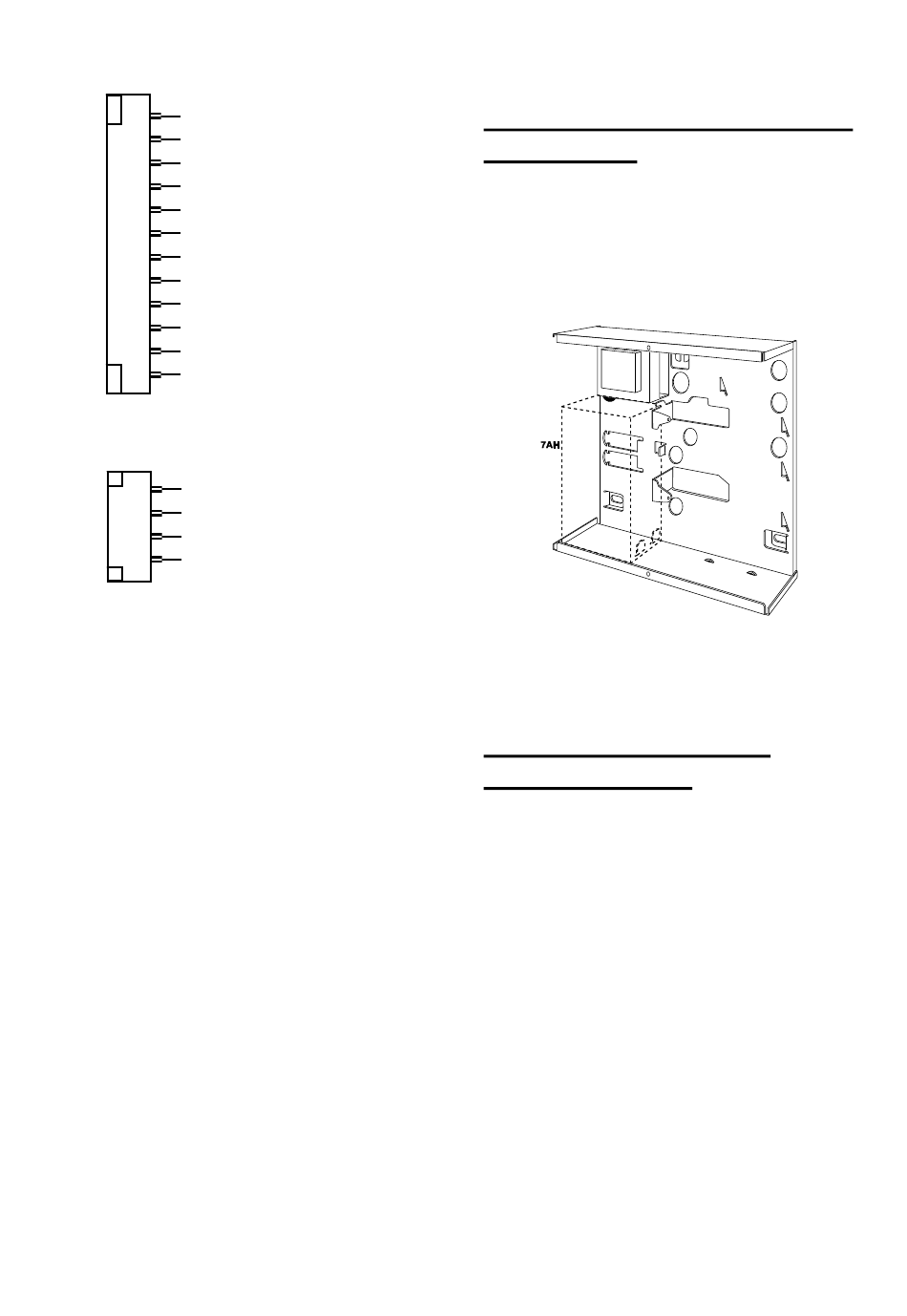

Figure 30 Câble de transmissions
Note : La sortie O/P4 sera activée lorsque
le système est à l'arrêt.
Pour connecter un transmetteur
téléphonique externe, suivez les
instructions suivantes.
Attention : Suivez scrupuleusement les
instructions, auquel cas vous risquez
d'endommager la centrale et/ou le
transmetteur téléphonique.
1. Déconnectez l'alimentation secteur de
l‟unité centrale, retirez le couvercle du
boîtier et déconnectez la batterie (si le
système a déjà été installé).
2. Faites toutes les connexions nécessaires
entre le transmetteur et le câble de
transmission. La tension par défaut est
de 12V lorsque la sortie est inactive.
Référez-vous à la section suivante si
vous utilisez un transmetteur double
direction (RTC & GSM).
3. Branchez le câble de transmissions sur
le connecteur du circuit imprimé de la
centrale.
Si le système a déjà été installé :
4. Reconnectez la batterie.
5. Fixez le couvercle du boîtier.
6. Rétablir l‟alimentation secteur.
7. Testez le fonctionnement du
transmetteur téléphonique.
Etape 10. Installation de
la batterie
Placer une batterie 7Ah dans l‟emplacement
prévu à cet effet (voir Figure 31).
Voir page 7 pour le calcul d‟autonomie.
Connecter les câbles batterie, rouge sur le
+ 12Volts et noir sur le 0 Volt (15 Figure
2).
Figure 31 Installation de la batterie
Note: Note : La connexion de la batterie
sans l'alimentation secteur ne mettra pas
le système sous tension.
Étape 11. Mise sous
tension initiale
Consultez le guide de programmation i-on
pour de plus amples informations sur
l'attribution des adresses Bus.
AVERTISSEMENT : Durant la mise sous
tension initiale, les claviers, les haut-
parleurs et les sirènes filaires PEUVENT
déclencher une alarme. Si vous travaillez
sur une échelle, faites attention que ce
bruit soudain ne vous fasse pas sursauter
et tomber.
1. Appliquez l‟alimentation secteur sur
l‟unité centrale.
Les claviers et les sirènes peuvent
donner une alarme. le voyant vert
(Heartbeat) sur la centrale (voir 13 Fig.
2) clignote. Les touches de navigation
des claviers flashent.
Tous les claviers affichent brièvement la
version logicielle du clavier lui-même
suivi du message « Please wait... »,
pendant que la centrale analyse le bus.
Installation
Page 17
