Installation
Ligne Téléphonique
La ligne doit être dédiée au système
d‟alarme et elle doit être analogique.
Contrôle de ligne intégré
Un contrôle de la ligne téléphonique est
intégré au système. Ceci permet de
contrôler la tension de ligne et de signaler
les défauts. La réponse en cas de défaut de
ligne se programme dans le menu
installateur.
Test Cyclique
Il est possible de programmer un test
cyclique vers la télésurveillance. En mode
static le test sera effectué au jour et à
l‟heure programmé. En mode dynamique le
test sera effectué 24 heurs après la
dernière transmission reçue.
TNV – Connecteur ligne téléphonique.
SELV – Autres connecteurs.

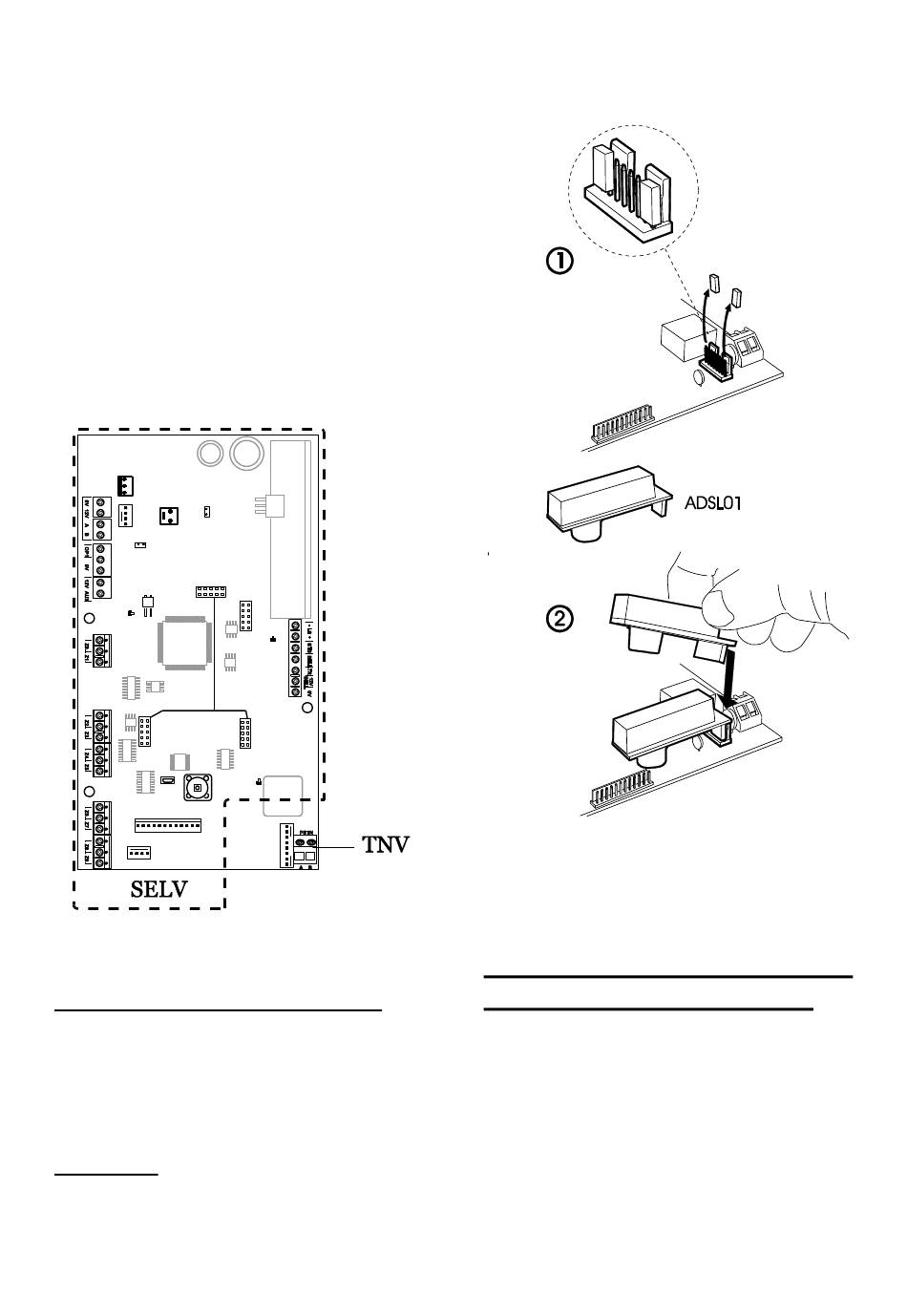

Figure 27 SELV et TNV connecteurs
Connexion de la ligne téléphonique
La ligne téléphonique se connecte sur les
bornes A et B.
Figure 28 Connexion de la ligne
Filtre ADSL
Si la ligne téléphonique est partagé avec de
l‟adsl, il est nécessaire de mettre en place
sur la centrale le filtre ADSL01. Celui-ci se
Page 16
connecte directement sur le circuit de la
centrale (voir 5 Figure 2). Figure 29 montre
ou le filtre est enfiché.
Figure 29 Mise en place du filtre ADSL01.
Note: Si vous retirer le filtre ADSL, il est
indispensable de remettre en place les
cavaliers. Dans le cas contraire la ligne ne
sera pas connectée au transmetteur.
Etape 9. Connexion d'un
transmetteur externe
La centrale peut être connectée à un
transmetteur externe. La figure 30 montre
les connexions disponibles sur le câble
fourni. Noter que la programmation des
sorties peut être modifiée en mode
installateur.
