Cooper Security Homelink 75 Manuel D'installation Et De Programmation
  1. Manuels
  2. Marques
  3. Cooper Security Manuels
  4. Systèmes de sécurité
  5. Homelink 75
  6. Manuel d'installation et de programmation
Cooper Security Homelink 75 Manuel D'installation Et De Programmation

Cooper Security Homelink 75 Manuel D'installation Et De Programmation

Système d'alarme radio
Masquer les pouces Voir aussi pour Homelink 75:

Publicité

Liens rapides

Télécharger ce manuel
07510RFR-00
Homelink 75
Système d'alarme radio
Manuel d'installation et de programmation

Publicité

loading

Manuels Connexes pour Cooper Security Homelink 75

Sommaire des Matières pour Cooper Security Homelink 75

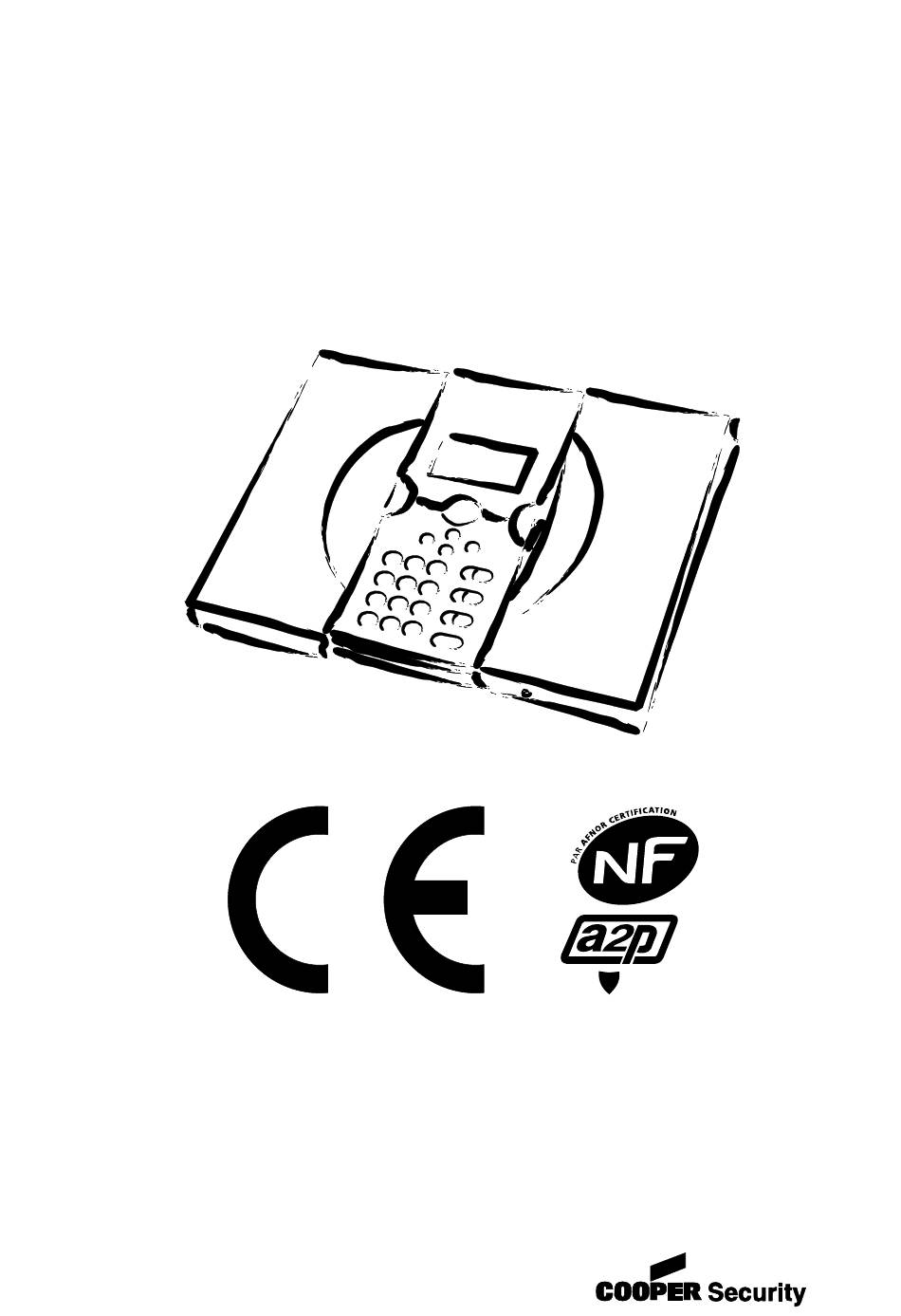

  • Page 1 07510RFR-00 Homelink 75 Système d’alarme radio Manuel d'installation et de programmation...
