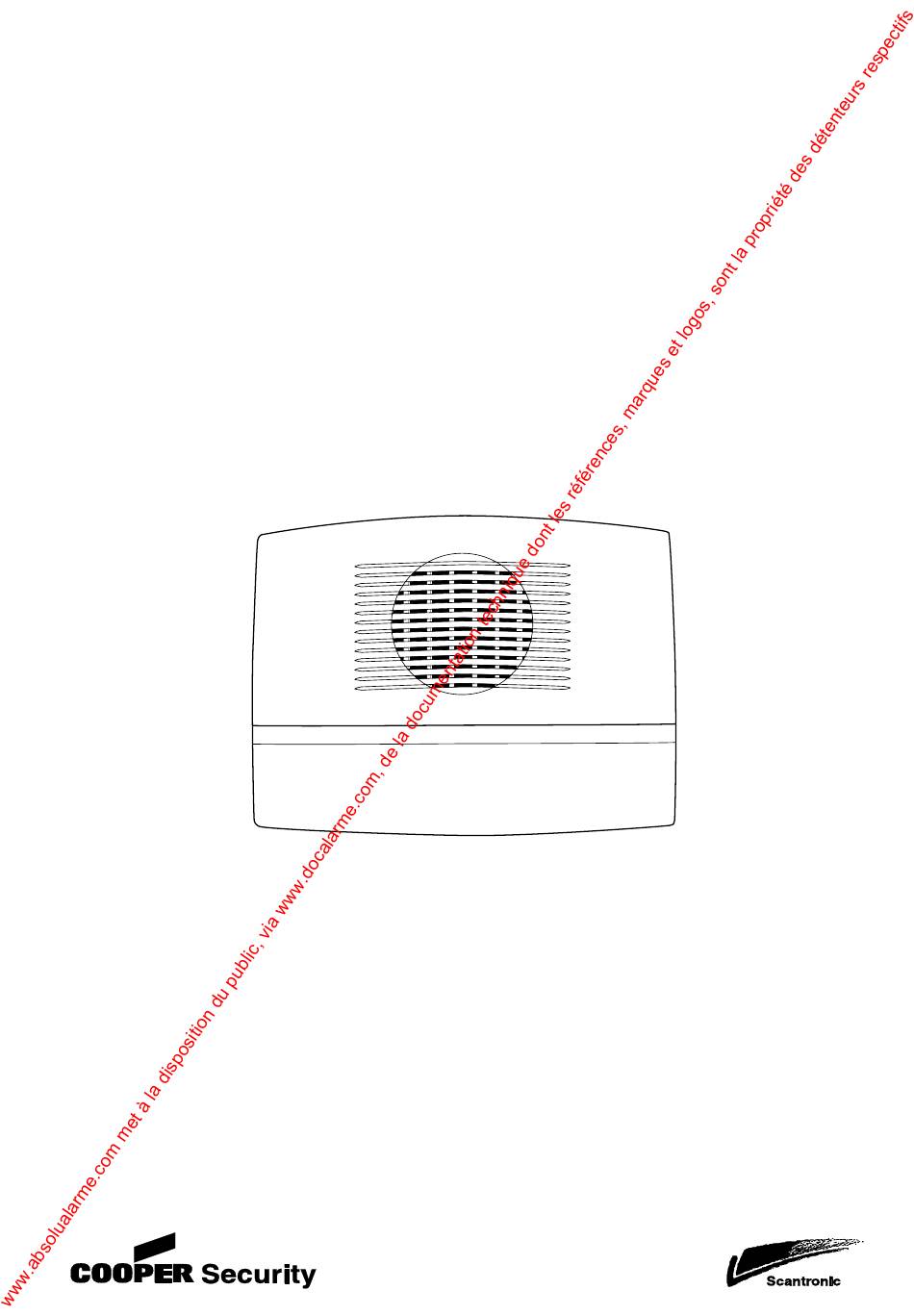

- Page 1 Sirène radio 750r Manuel d'installation...
-
Page 2: Table Des Matières
750r Sommaire Introduction................3 Généralités ................3 Spécifications techniques............4 Générales....................4 Sécurité ....................4 Radio....................... 4 Alimentation ..................... 4 Compatibilité électromagnétique ..............5 Sécurité électrique..................5 Equipements compatibles............5 Installation ................6 Implantation ................6 Enregistrement de la sirène dans la centrale ........7 Sur la sirène : ................... -
Page 3: Introduction

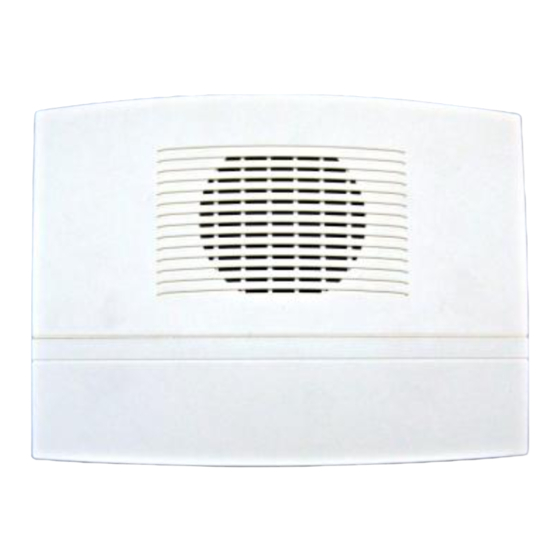

750r Introduction Généralités La 750r est une sirène extérieure avec flash conçue pour fonctionner avec le système 7500. Le boîtier en polycarbonate regroupe une sirène 108 dB, un émetteur/récepteur radio fonctionnant dans la bande des 868 MHz, un jeu de piles et un flash. Ce produit peut être fixé... -
Page 4: Spécifications Techniques
750r Spécifications techniques Générales Nom du produit 750r Fabricant Cooper Security Ltd Environnement Ce produit est conforme à la norme EN 50130-5 classe I Température de fonct. Testé de -10 à +55 °C Humidité relative 93 % Dimensions 272 (l) x 207 (h) x 80 (p) mm... -
Page 5: Compatibilité Électromagnétique
750r Spécifications techniques Compatibilité électromagnétique Immunité Conforme à la norme EN50130-4. Emissions Conforme à la norme EN61000-6-3:2002 Sécurité électrique Conforme à la norme EN60950-1:2002. Equipements compatibles 7500rEUR-21 Centrale d'alarme Homelink 75 7500rEUR-35 Centrale d'alarme ALICE 497267 Page 5... -
Page 6: Installation
750r Installation Avant d'installer la sirène, procéder à un test radio sur le site. Utiliser le mesureur de champ 790r et un émetteur de test afin de s'assurer que la réception radio est adéquate aux emplacements choisis pour la centrale et la sirène. -
Page 7: Enregistrement De La Sirène Dans La Centrale
750r Installation Enregistrement de la sirène dans la centrale Il est nécessaire d'effectuer un "apprentissage" radio afin que la sirène soit identifiée par la centrale. Il est préférable de réaliser cette opération avant de procéder à l'installation physique de la sirène à son emplacement final. -
Page 8: Sur La Centrale
Installation 750r Sur la centrale : 1. Entrer dans le mode installateur. 2. Sélectionner l'option "PERIPHERIQUES". 3. Sélectionner le menu "Sirène Ext". 4. Sélectionner l'option "+ / - Sirène Ext" (Ajout / suppression sirène extérieure). L'afficheur propose une liste des emplacements disponibles pour "l'apprentissage"... -
Page 9: Installation Physique
750r Installation Installation physique Marquer l'emplacement de Accrocher la sirène sur la la première vis à l'endroit première vis. choisi pour la sirène. Percer un trou. Insérer la cheville (si nécessaire) et la vis en laissant celle-ci dépasser de 4 mm. -
Page 10: Avertissement Concernant La Sécurité
Installation 750r Mettre en place les piles. Remettre en place le capot transparent interne et le capot inférieur. Avertissement concernant la sécurité Lorsque les piles sont insérées dans la sirène, celle-ci émet un signal sonore de forte intensité ("BIP"). Etant donné que... - Page 11 750r Installation Pour modifier cette programmation, se reporter au manuel d'installation et de programmation de la centrale 7500r. 497267 Page 11...
- Page 12 La plus grande attention a été apportée à l'exactitude des informations contenues dans ce document. Les auteurs de cette notice ainsi que la société Cooper Security Limited déclinent toute responsabilité en cas de pertes ou de dommages provoqués ou supposés avoir été provoqués directement ou indirectement par ce guide.
