3. Installation

Note: Les étapes de l'installation citées ci-
dessous supposent que vous avez déjà
décidé du nombre requis et du lieu
d'emplacement des claviers, extensions et
alimentations.
Avertissement: Electricité statique
Comme de nombreux autres produits
électroniques, l'unité centrale, les claviers
et les extensions contiennent des
composants qui sont sensibles à l'électricité
statique. N'essayez pas de manipuler
directement les circuits imprimés. Si vous
devez les manipuler, prenez des
précautions pour éviter tout dégât causé
par l'électricité statique.
Etape 1. Fixation de
l'unité centrale

Fixation

Afin d'empêcher l'accès à l'intérieur de la
centrale à partir des trous à l'arrière du
boitier, vous devez monter l'unité sur un
mur ou sur toute autre surface plane.
Positionnez et marquez la position du
boitier. Marquez l‟emplacement ou
l‟autoprotection touche le mur.
Fixez l'arrière du dispositif d‟autoprotection
de manière à ce que le dispositif s‟appuie
sur le mur. Figure 1 montre les trous de
fixation et les passages de câble.
Protéger le circuit de la centrale contre la
poussière et les débris lors du perçage des
trous de fixation.
Etape 2. Câblage des
Bus
Veuillez lire la section "exigences du
câblage" à la page 7.
Etape 3. Fixer et
connecter le(s)
clavier(s)

Positionner le(s) clavier(s) :

Dans une zone protégée par le système
d'alarme.
A une hauteur et un emplacement
acceptables pour l'utilisateur.
Page 10
Hors du champ de vision des éventuels
intrus.
NE PAS positionner le(s) clavier(s):
Près d'un matériel électronique,
notamment un ordinateur, une
photocopieuse ou un matériel radio, des
lignes de données ou d'équipements
industriels de catégorie 5.
A un endroit où la longueur du câble
Bus est plus longue de 100m (voir
Configuration et longueur des câbles).
Note: Ne placez pas deux claviers à moins
d'un mètre l‟un de l‟autre. Dans le cas
contraire, les lecteurs de badges de
proximité se brouilleront les uns les autres.
Fixation
Utilisez des vis M4 de 25mm pour au moins
trois trous lors du montage du socle clavier
sur le mur.

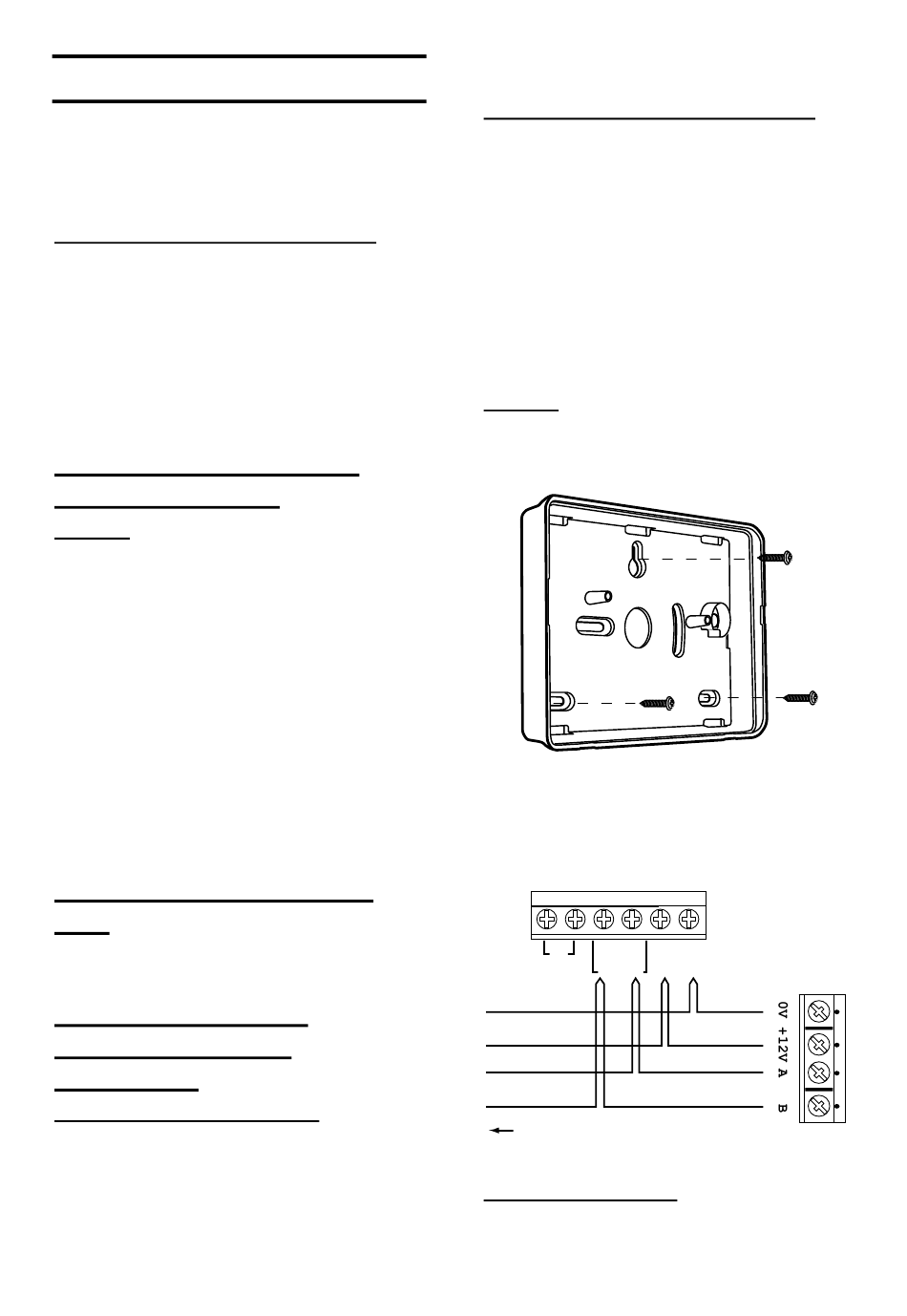

Figure 12 Fixation du socle clavier
Connexion
Figure 13 montre comment connecter le
clavier à l'unité centrale.
Clavier
ET
B
A 12V 0V
RS485
Au prochain périphérique
Figure 13 Connexion un clavier

Adressage du clavier

L'unité centrale assigne des adresses à tous
les périphériques connectés au Bus lors de
i-on30EX
Centrale
