Le Bus Système
Le bus du système transporte toutes les données entre la centrale et ses
extensions et claviers. Le bus est constitué de quatre conducteurs soit un câble
2 paires. Une paire pour l‟alimentation et une paire pour les données.
Physiquement, le câble du bus peut connecter les périphériques en série ou en
étoile -voir figure 2. 2

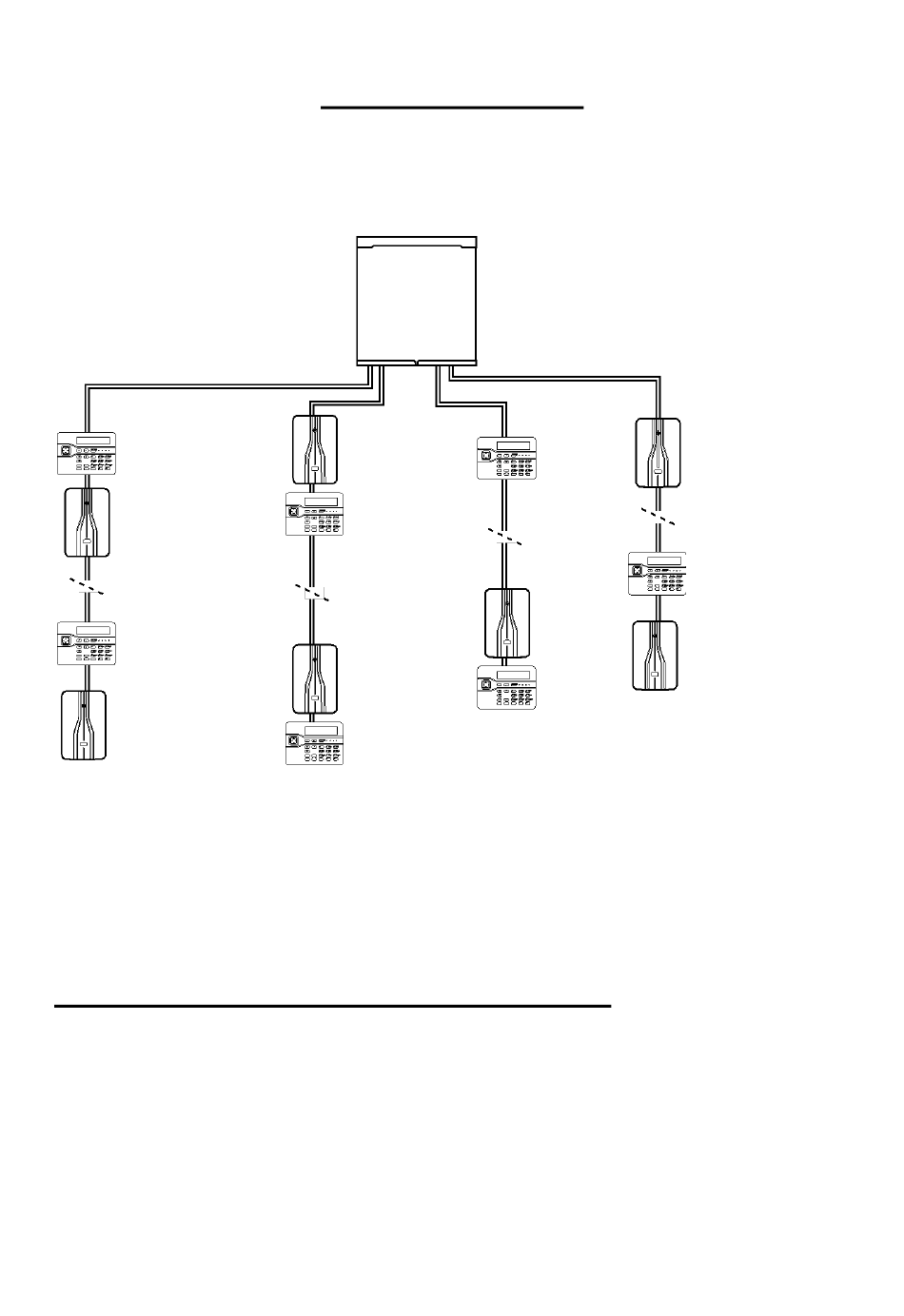

Figure 2. Possibilités du type de câblage du bus
Voir le guide d'installation de l‟i-on160 pour les détails de configuration du bus,
la longueur maximale du bus et le type de câblage. Dans le cadre de la
programmation de l‟i-on160, vous aurez besoin de comprendre comment les
dispositifs sont adressés, et comment les ajouter et les supprimer
correctement. Nous vous conseillons d‟utiliser du câble souple multibrins d‟au
moins 6/10, voir de doubler les paires sur de grandes longueurs.
Adressage des Périphériques Bus
Chaque périphérique bus possède une adresse unique. Le périphérique obtient
cette adresse à partir de la centrale, soit pendant l‟étape de programmation
d‟une nouvelle installation, soit ultérieurement à l‟aide du Menu installateur.
Une fois que le périphérique a obtenu une adresse bus, il la mémorise dans sa
mémoire non volatile.
Au cours de la programmation, l‟installateur attribue également d‟autres
informations à chaque périphérique, par exemple l‟allocation aux partitions, ou
les types et les attributs de zones pour toutes les zones liées aux extensions.
La centrale mémorise ces informations en son sein (PAS dans le périphérique
bus).
Page 15
