Cooper Security i-on 160 Guide De Programmation page 27

i-on160

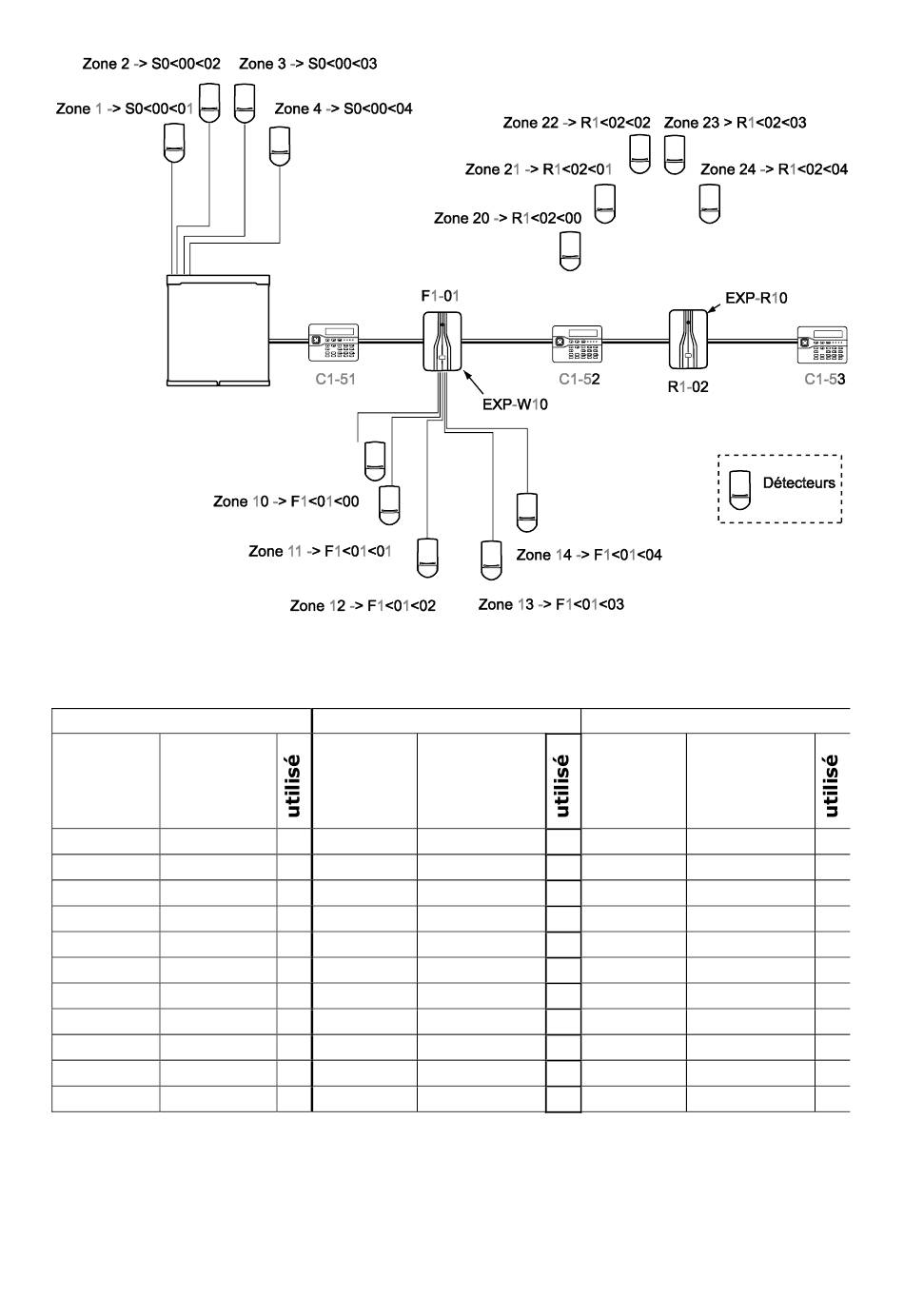

Figure 7. Exemple de numérotation des zones.
Sous forme de tableau, la numérotation des zones pour l‟exemple de la figure
3 ressemblerait à ceci :
Unité de commande
N° de Adresse
zone
Zone 0 S0<00<00 *
Zone 1 S0<00<01 *
Zone 2 S0<00<02 *
Zone 3 S0<00<03 *
Zone 4 S0<00<04
Zone 5 S0<00<05
Zone 6 S0<00<06
Zone 7 S0<00<07
Zone 8 S0<00<08
Zone 9 S0<00<09
La centrale a attribué à chaque EXTENSION un bloc de numéros de zone,
correspondant à la capacité de l‟extension.
La figure 8 montre le numérotage des zones lorsqu'un EXP-R30 fait partie du
système.
EXP-W10 (Ext. 1-01)
Zone Adresse
Zone 10 F1<01<00
Zone 11 F1<01<01
Zone 12 F1<01<02
Zone 13 F1<01<03
Zone 14 F1<01<04
Zone 15 F1<01<05
Zone 16 F1<01<06
Zone 17 F1<01<07
Zone 18 F1<01<08
Zone 19 F1<01<09
Le Bus Système
EXP-R10 (Ext. 1-02)
Zone Adresse
* Zone 20 R1<02<00 *
* Zone 21 R1<02<01 *
* Zone 22 R1<02<02 *
* Zone 23 R1<02<03 *
* Zone 24 R1<02<04 *
Zone 25 R1<02<05
Zone 26 R1<02<06
Zone 27 R1<02<07
Zone 28 R1<02<08
Zone 29 R1<02<09
Page 21
