attribue à ce dispositif unique les numéros R1-02, R1-03 et R1-04. Dans le
Menu installateur, l‟affichage du clavier montre seulement « R1-02 », mais
ajoute également les caractères « (R30) » au bout de la ligne en rappel.

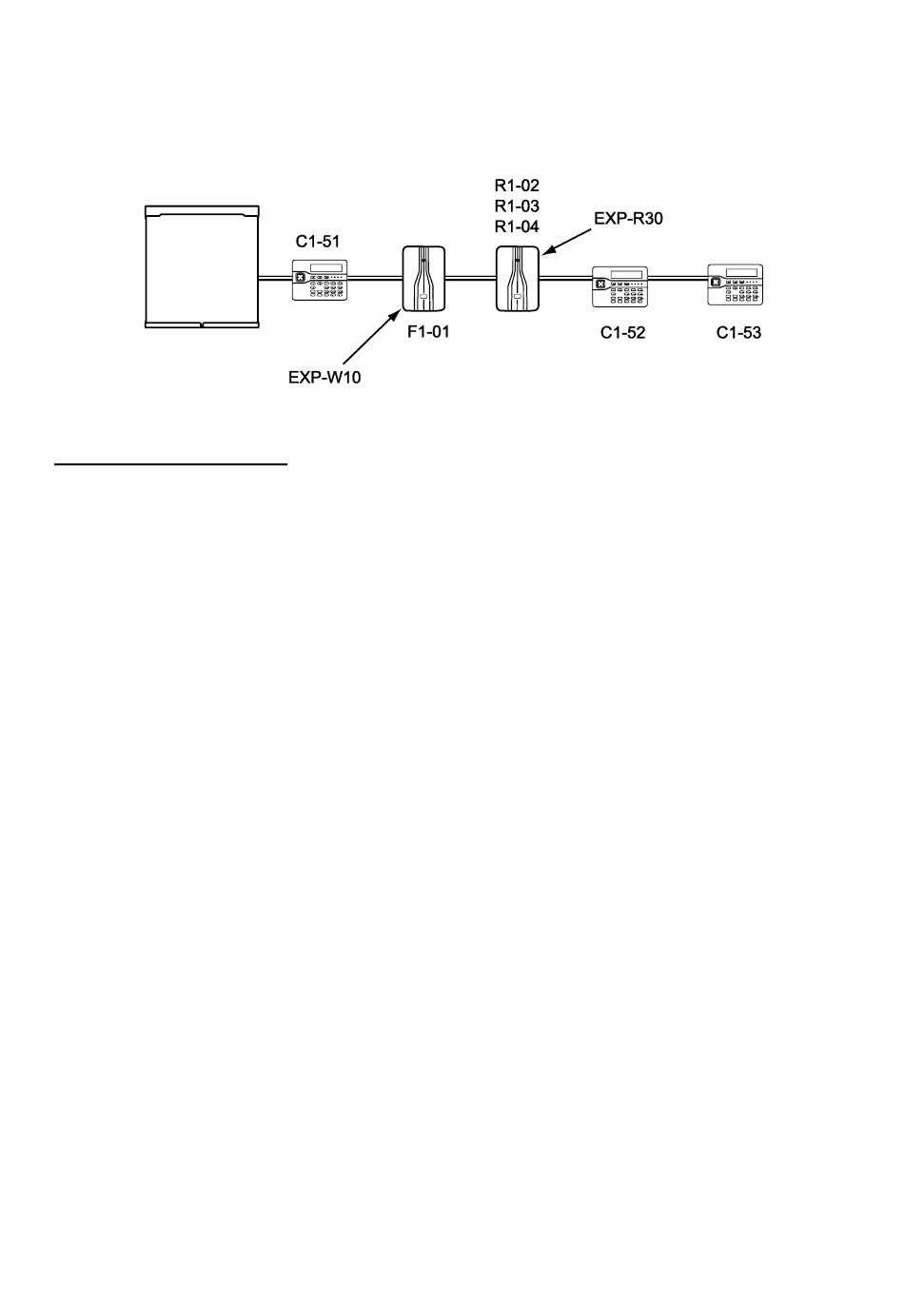

Figure 4. Adressage de l‟extension bus EXP-R30.

Adressage des zones

Chaque zone d‟extensions bus possède une adresse. Cette adresse est une
extension de l‟adresse de l‟extension.
La centrale identifie l‟adresse de la zone sous forme de trois groupes de
caractères :
An<dd Les deux premiers groupes constituent l‟adresse de l‟extension bus,
voir page précédente. La lettre « A » peut être soit « R » pour une
extension radio, soit « F » pour une extension filaire.
< Le caractère « < » rappelle que l‟adresse est une zone / entrée.
ii = Le dernier groupe constitue le numéro de la zone. Pour les extensions
filaires, il va de 0 à 9. Pour les extensions radio, il va de 0 à 9 pour
l‟EXP-R10, ou de 00 à 29 pour l‟EXP-R30.
Les zones de la centrale sont numérotées de S0<00<00 à P0<00<09 (câblage
avec résistances) ou de S0<00<01 à S0<00<05 (câblage normalement
fermé).
Voir figure 5 pour les exemples :
An<dd<ii
Le Bus Système
