Installation
Si le câble est sous écran :
1. Il nécessaire de raccorder l'écran à la terre du coté
de la centrale uniquement.
2. La continuité de l'écran doit être effective sur toute
sa longueur.
3. Si le câble passe par des boitiers métalliques
s'assurer que l'écran est bien isolé.
Séparation du type de câbles
Séparer les câbles du clavier, des câbles secteur,
téléphone et réseau informatique. Ne pas utiliser le
même câble pour la connexion du clavier et de la sirène
ou du haut parleur.

Connexion

Vous pouvez connecter jusqu'à deux claviers sur la même
centrale. Le câblage peut être en étoile ou en série à
concurrence de 100 mètres de câble.
0V 12V A
BUS

Adressage des claviers

Chaque clavier doit avoir une adresse unique. Voir le
positionnement des cavaliers, figure 6 de la page 4. Ne
pas utiliser les positions 3 et 4.
Page 12
B 0V 0V 12V 12V
AUX AUX

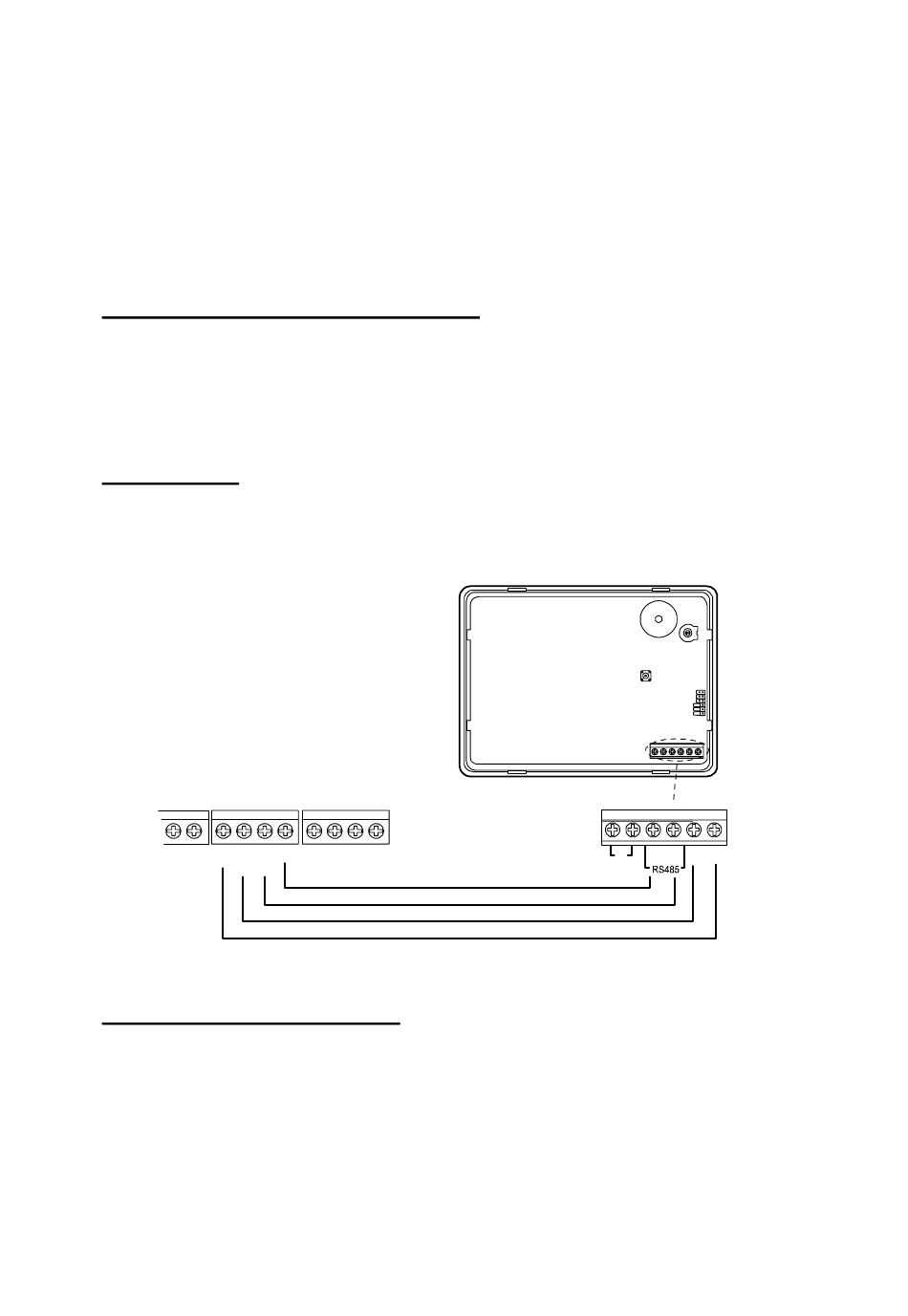

Figure 9. Connexion clavier
i-on16
ET B A 12V 0V
