Installation
Ceci est parfait pour commander des sirènes filaires
autoalimentées

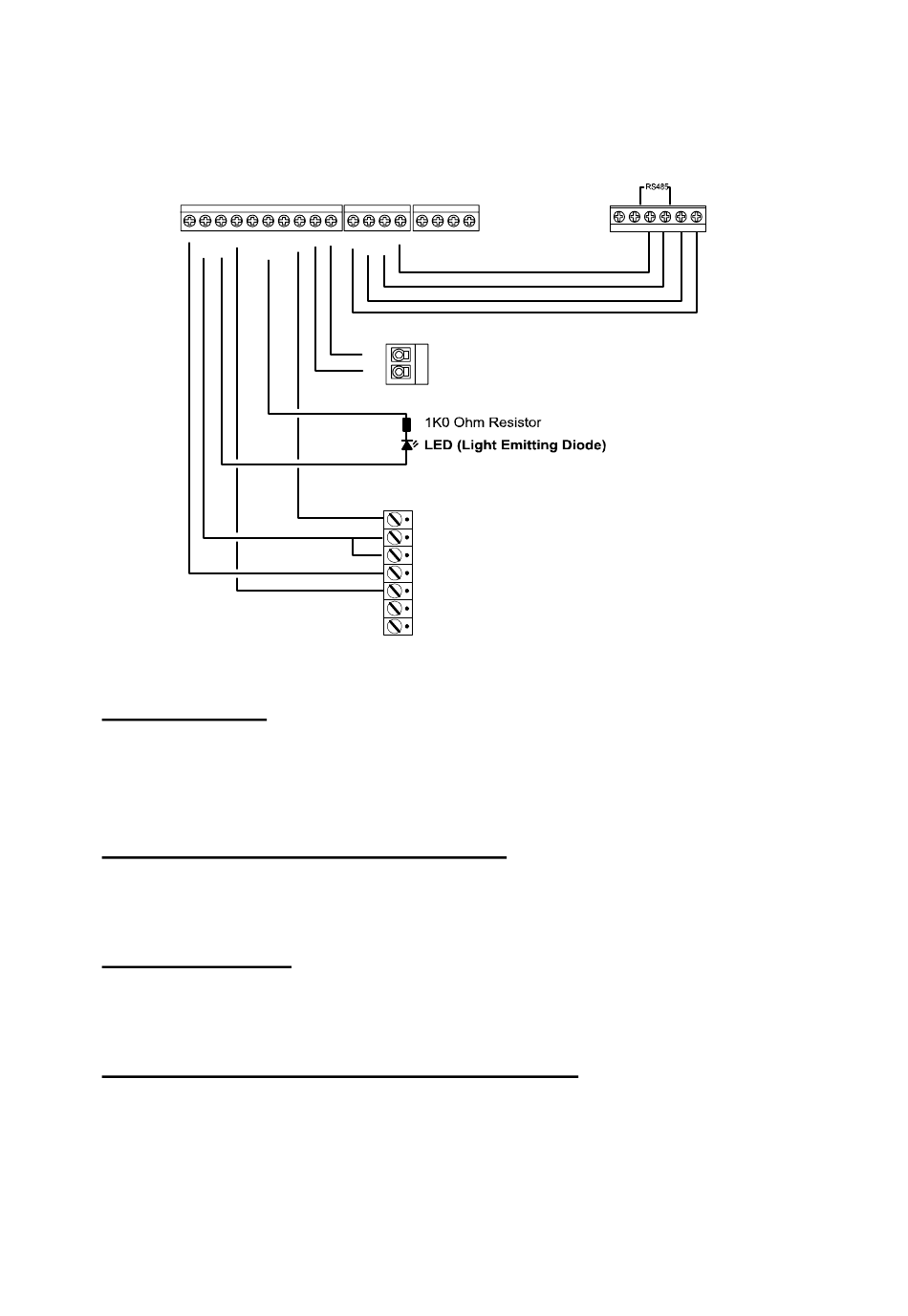

Figure 14 Exemple de connexion de périphériques filaires.
0V 12V 1 2 3
14V4
AUX OUTPUTS
Figure 14. Connexion de périphériques filaires

Haut parleur

L'ajout d'un haut parleur 9040 permet de déporter les
signalisations sonores et d'en augmenter la puissance
(Bips et sirène). Voir figure 14.
Sirènes filaires autoalimentées
Il est possible de connecter des sirènes filaires
autoalimentées. Voir figure 14.

Sorties filaires

La figure 14 montre un exemple de l'utilisation d'une
sortie pour commander un voyant.

Installation du module relais I-RC01

Le module I-RC01 permet de transformer les 4 sorties
tension en sorties relais repos et travail. La carte est
livrée avec un câble de raccordement aux sorties et aux
12 volts qui alimente les 4 relais (voir la figure 15).
