Une personne qualifiée doit connecter le transmetteur I-
SD01 au réseau téléphonique analogique standard (voir
Figure 20).
Attention: Tension réseau téléphonique
A, B Connexion de la ligne téléphonique
A1, B1 Connexion du poste téléphonique éventuel.
E Pour améliorer la protection aux surtensions, à connecter à la terre
électrique.
C Non utilisé

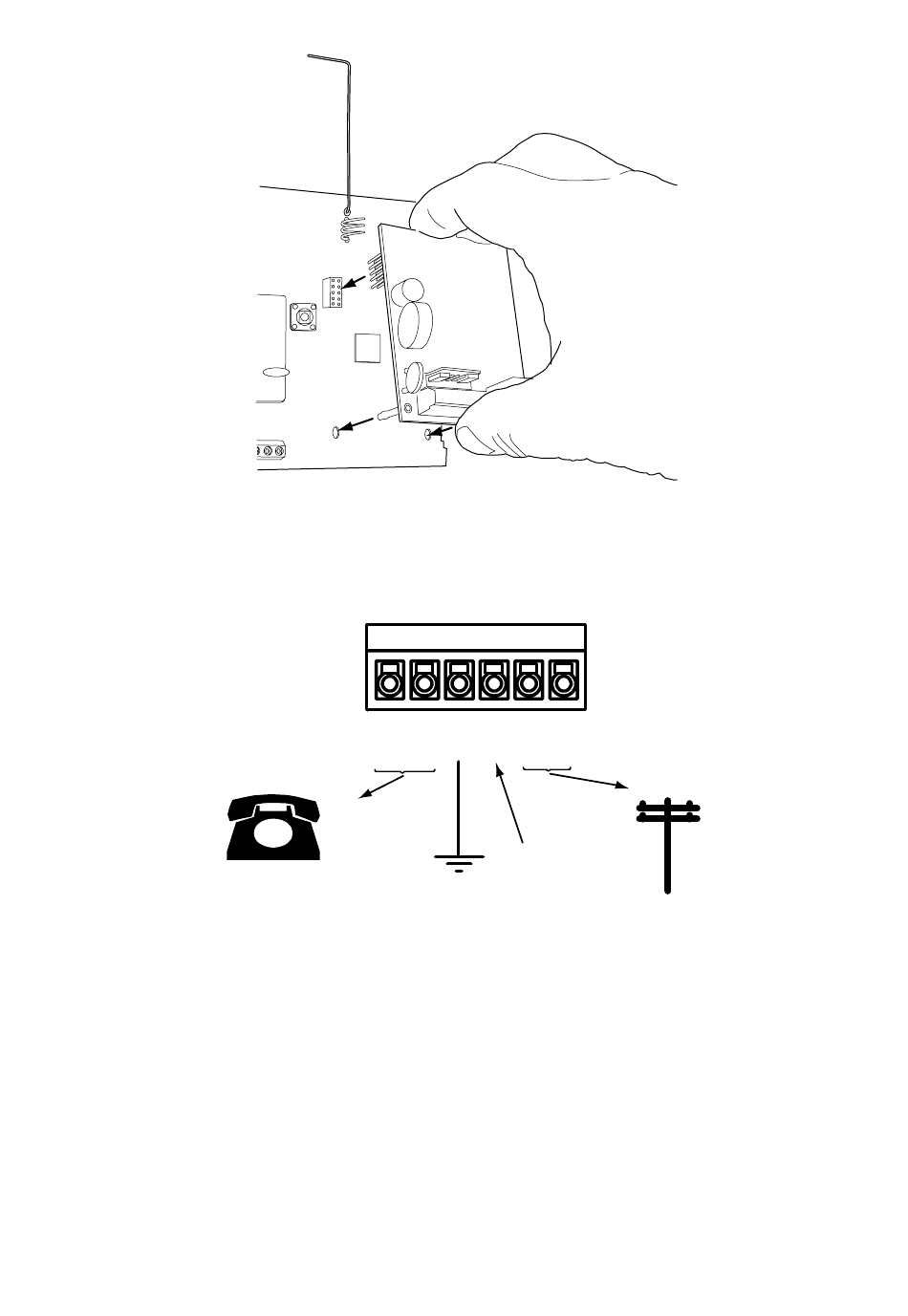

Figure 20. Connexion Téléphonique
Note: Un microphone et un mini haut parleur sont
intégrés au module I-SD01 pour l'enregistrement et
l'écoute des messages d'alarme.
Figure 19. Enfichage I-SD01
B1 A1 E C B A
PSTN
See Note
