Le Bus Système
Numérotation des sorties
La numérotation des sorties est le prolongement de la façon dont les
extensions sont adressés sur le bus. Chaque sortie possède une adresse bus.
L‟adresse contient trois groupes de chiffres :
An>dd Les deux premiers groupes constituent l‟adresse du périphérique bus
(voir page 3). La lettre « A » peut être un « S » pour le système, « F »
pour une extension filaire ou « R » pour une extension radio.
>
Le caractère « > » rappelle que l‟adresse est une sortie.
oo =
Le dernier groupe constitue le numéro de la sortie.
Les sorties de la centrale sont numérotées de S0>00>01 à S0>00>04. Voir
figure 6 pour les exemples :
Page 18

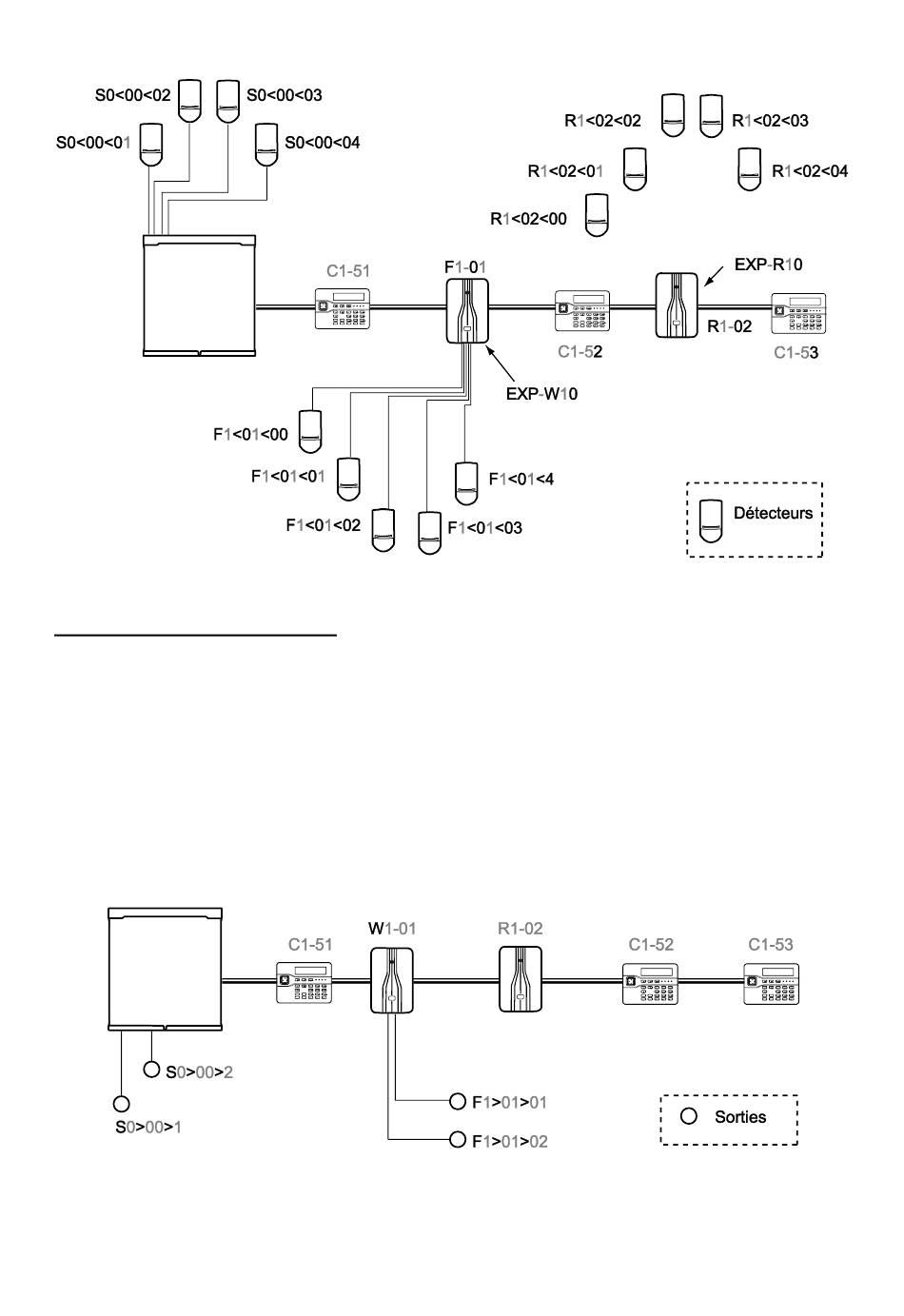

Figure 5. Adressage des zones sur i-on160.
An>dd>oo
Figure 6. Numérotation des sorties i-on60.
-{}-
i-on160
