3. Installation
Zones filaires supervisées
Les connecteurs de la centrale permettent le raccordement d'un maximum de
8 zones filaires supervisées, chaque zone filaire supervisée étant une "boucle
supervisée" à 2 conducteurs. La boucle utilise deux résistances de valeurs
différentes pour distinguer les signaux "Alarme" et "Autoprotection" : une
résistance 2,2 kΩ montée en série en fin de boucle et une résistance 4,7 kΩ
montée sur le contact d'alarme (se reporter à la figure 9 ci-après).
Lorsque la boucle est au repos et que les contacts d'alarme sont fermés (court-
circuitant la résistance 4,7 kΩ), la valeur totale de résistance de la boucle est
de 2,2 kΩ. Lorsque les contacts s'ouvrent (la résistance 4,7 kΩ n'est alors plus
court-circuitée), la résistance de la boucle s'élève à 6,9 kΩ et la centrale
détecte une alarme. Si l'autoprotection d'un dispositif est ouverte, la résistance
de la boucle est alors infinie et la centrale signale cette condition.
Pour connecter un détecteur à une boucle supervisée, il est nécessaire de
raccorder des résistances adaptées. Toujours vérifier le codage couleur avant
d'intégrer les résistances au circuit (se reporter à la figure 10).
La résistance du câble entre la centrale et le détecteur ne doit pas excéder
100 Ω. La distance de câblage maximale recommandée par zone est de 200
à 300 mètres.

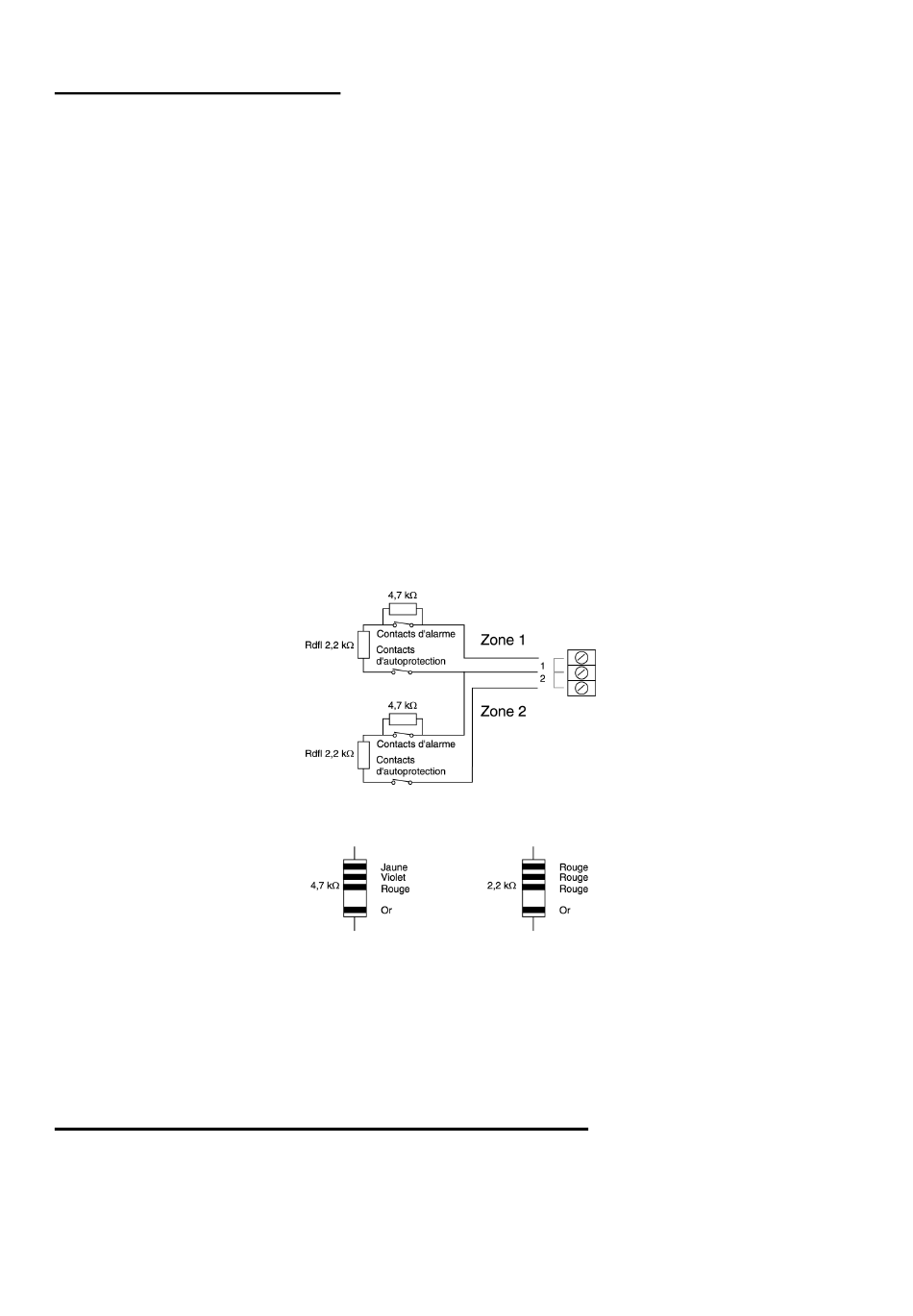

Figure 9. Raccordement de zones filaires supervisées
Figure 10. Codage couleur des résistances
Remarque : il n'est pas nécessaire d'effectuer de raccordement sur les
connecteurs de l'autoprotection globale si le raccordement utilisé est de type
"zone filaire supervisée".
Utilisation des sorties programmables
Sur la centrale 9651, les sorties OP1, OP2 et OP3 sont de type "collecteur
ouvert" / apparition d'un 0 V. Si nécessaire, il est possible d'utiliser la
commande de programmation 159 pour inverser la polarité des sorties.
