Figure 14. Raccordement du câble "Transmissions"
5.
Raccorder le câble au connecteur "Transmissions" du circuit imprimé
principal (se reporter à la figure 3 pour connaître son emplacement).
6.
Repositionner le circuit imprimé sur les attaches et le fixer à l'aide des vis
fournies (se reporter à la figure 15 ci-dessous). S'assurer que la partie
inférieure gauche du circuit imprimé repose bien sur l'attache de support
prévue à cet effet.

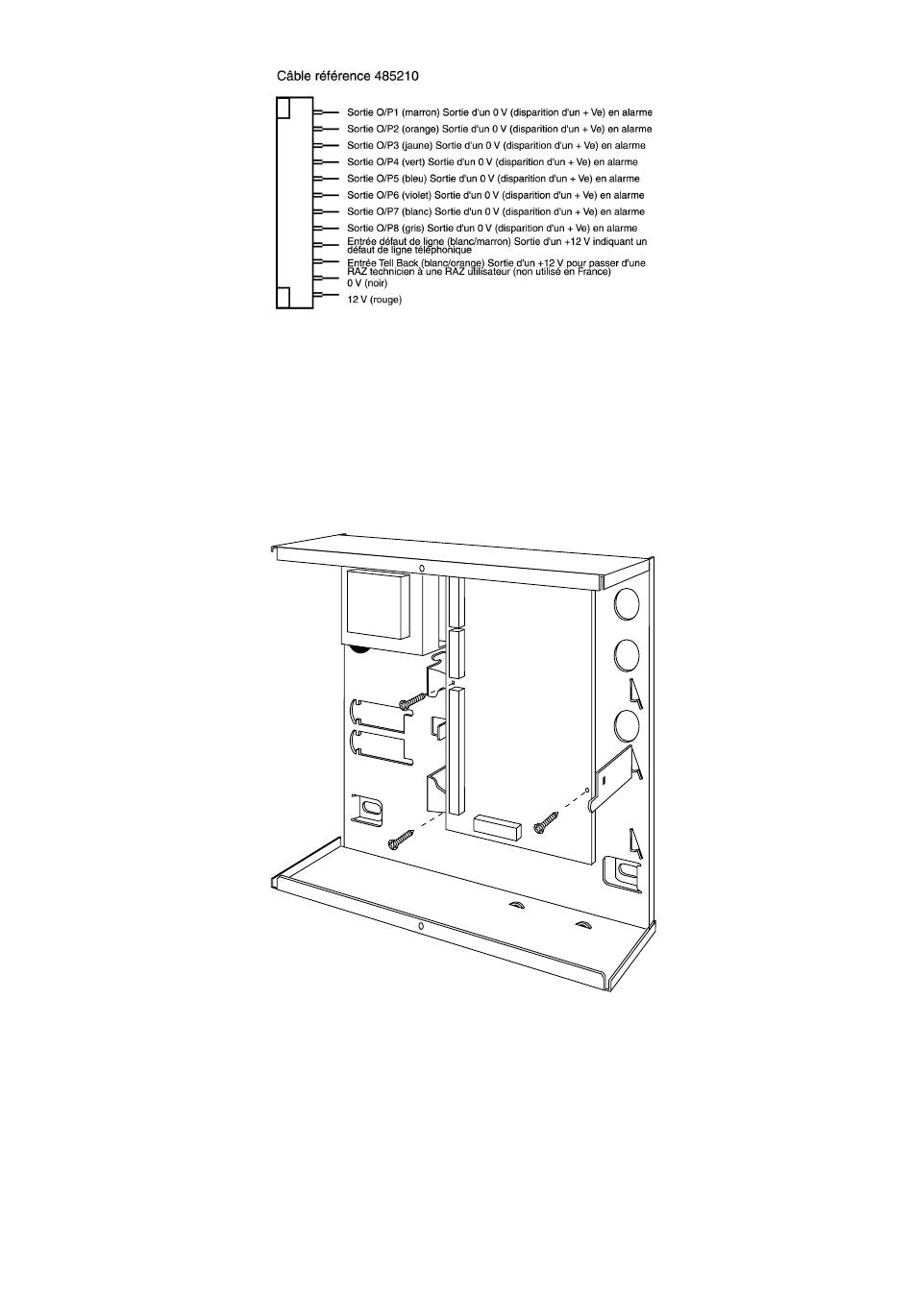

Figure 15. Installation du circuit imprimé principal de la centrale
Si le système est déjà installé :
7.
Reconnecter la batterie.
8.
Remettre le capot de la centrale en place.
9.
Appliquer la tension secteur.
10. Tester le bon fonctionnement du transmetteur (se reporter aux
commandes de programmation 151 à 158).
