3. Installation
Installation d'un clavier 9930 à affichage LCD
L'embase du clavier 9930 comporte une cale ajustable qui doit être utilisée
afin de s'assurer que le contact d'autoprotection fonctionnera correctement si
le clavier doit être installé sur une surface inégale. La figure 4 ci-dessous
représente l'embase du clavier ainsi que la position des trous de fixation.
1
2
1
1. Trous de fixation
2. Cale ajustable
Cooper Security recommande de fixer le clavier à l'aide de vis n° 8 ou 6 (M4 /
M3.5) en procédant comme suit :
1. Sélectionner l'entrée de câble devant être utilisée et retirer la prédécoupe
plastifiée correspondante.
2. Maintenir l'embase contre le mur et marquer l'emplacement du trou central
dans la cale ajustable (se reporter à la figure 4).
3. Percer un trou et insérer une cheville dans ce dernier. Visser ensuite
l'embase sur le mur, à travers la cale. Ne pas serrer complètement la vis.
4. S'assurer que l'embase est à niveau puis marquer l'emplacement d'au
moins deux autres trous de fixation. Les percer et insérer une cheville
dans chaque. Fixer l'embase au mur en utilisant ces trous.
5. Couper les ergots de plastique reliant la cale au reste de l'embase.
Remarque : si ces derniers ne sont pas coupés, le contact d'autoprotection
ne pourra pas fonctionner en cas de tentative d'arrachement du clavier.
6. Monter la face avant du clavier (celle comportant le circuit imprimé) sur
l'embase et s'assurer du bon fonctionnement du contact d'autoprotection.
7. Si le contact ne fonctionne pas, tourner la cale jusqu'à ce qu'il soit activé
lorsque la face avant est replacée sur l'embase du clavier.
8. Si un lecteur de proximité et les badges correspondants doivent être
utilisés, suivre les instructions d'installation données dans le manuel dédié
fourni avec le lecteur de proximité 934EUR-00.
Page 10

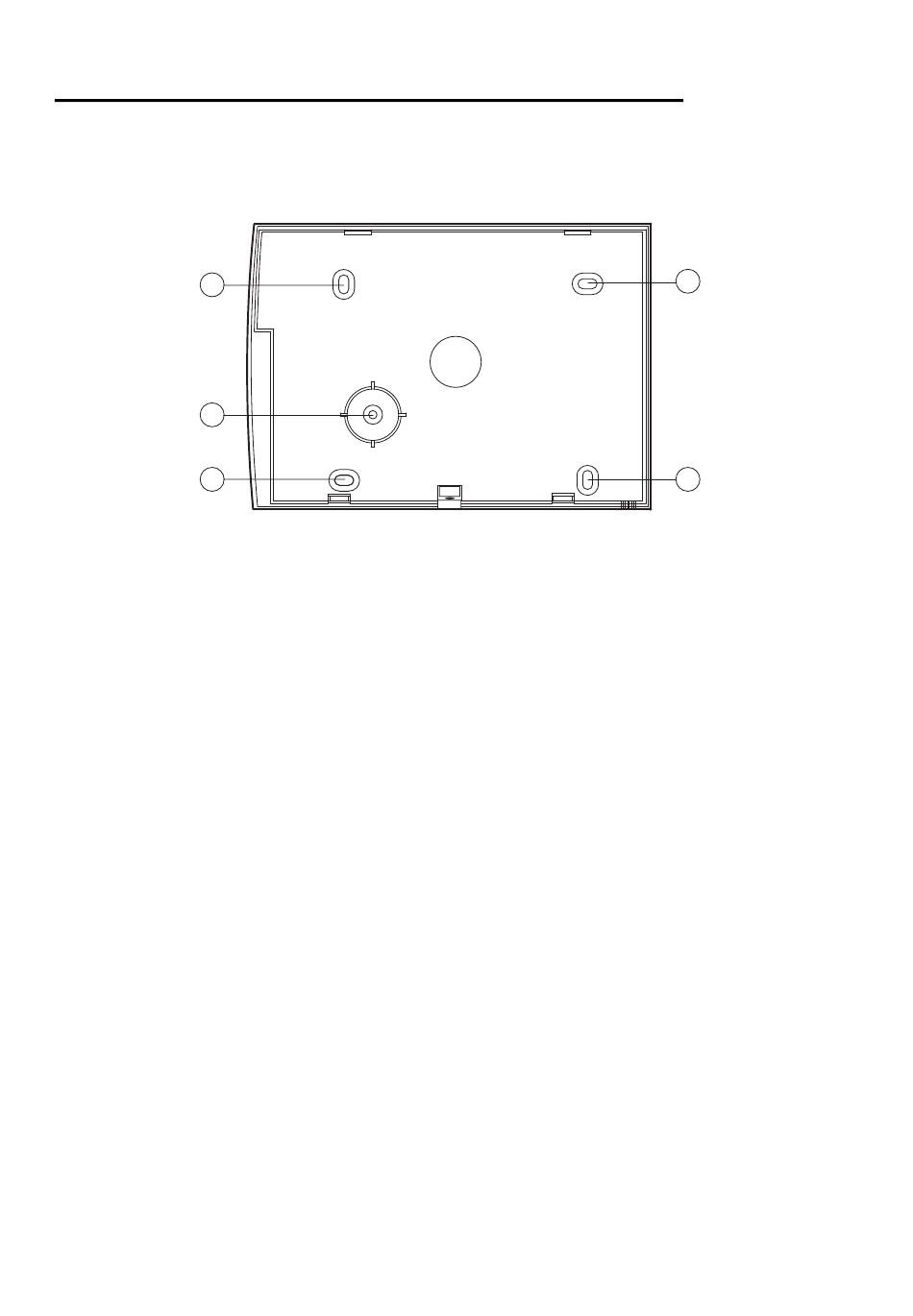

Figure 4. Embase du clavier 9930
