Annexe Ii : Programmation D'une Zone Commune; Installation Et Programmation - Cooper Security i-on 160 Guide De Programmation

Annexe II : Programmation d'une zone
Certains locaux commerciaux sont constitués de plusieurs parties séparées et
d‟une zone commune. Vous pouvez programmer l‟i-on160 pour permettre aux
utilisateurs d‟accéder à chaque partie indépendamment et à la zone commune
de manière automatique. L‟option « Lien MES Totale » du Menu installateur-
Partitions permet cette fonctionnalité.
La figure 12 montre un exemple typique d‟un local commercial qui utilise une
« zone commune ».
L‟entreprise utilise l‟immeuble divisé en une partie Usine et une partie Bureau.
Les utilisateurs de chaque partie travaillent à des heures différentes.
Le directeur souhaite que chaque partie de l‟usine soit protégée de manière
indépendante. La zone commune inclue le foyer, la cuisine et les toilettes qui
doivent mis en service quand les parties usine et bureaux sont protégés. Ceci
permet de gérer automatiquement la mise à l‟arrêt et en service des parties
communes.

Installation et programmation

Pour un fonctionnement cohérent, il faut deux claviers : un connecté à l‟Aire de
chargement et l‟autre à la Réception.
Lorsque vous démarrerez la centrale pour la première fois, sélectionnez le
mode Partition.
La partition 1 représente la zone commune. Utilisez la partition 1 pour le foyer,
la cuisine et les toilettes. La partition 2 peut être utilisée pour l'usine et l'aire
de chargement. La partition 3 peut être utilisée pour le bureau et la réception.
Pour que la zone commune (P1) soit se conforme au statut des autres
partitions, utilisez l'option Partitions - « Lien MES Totale » (voir ci-dessous).
Page 148
commune

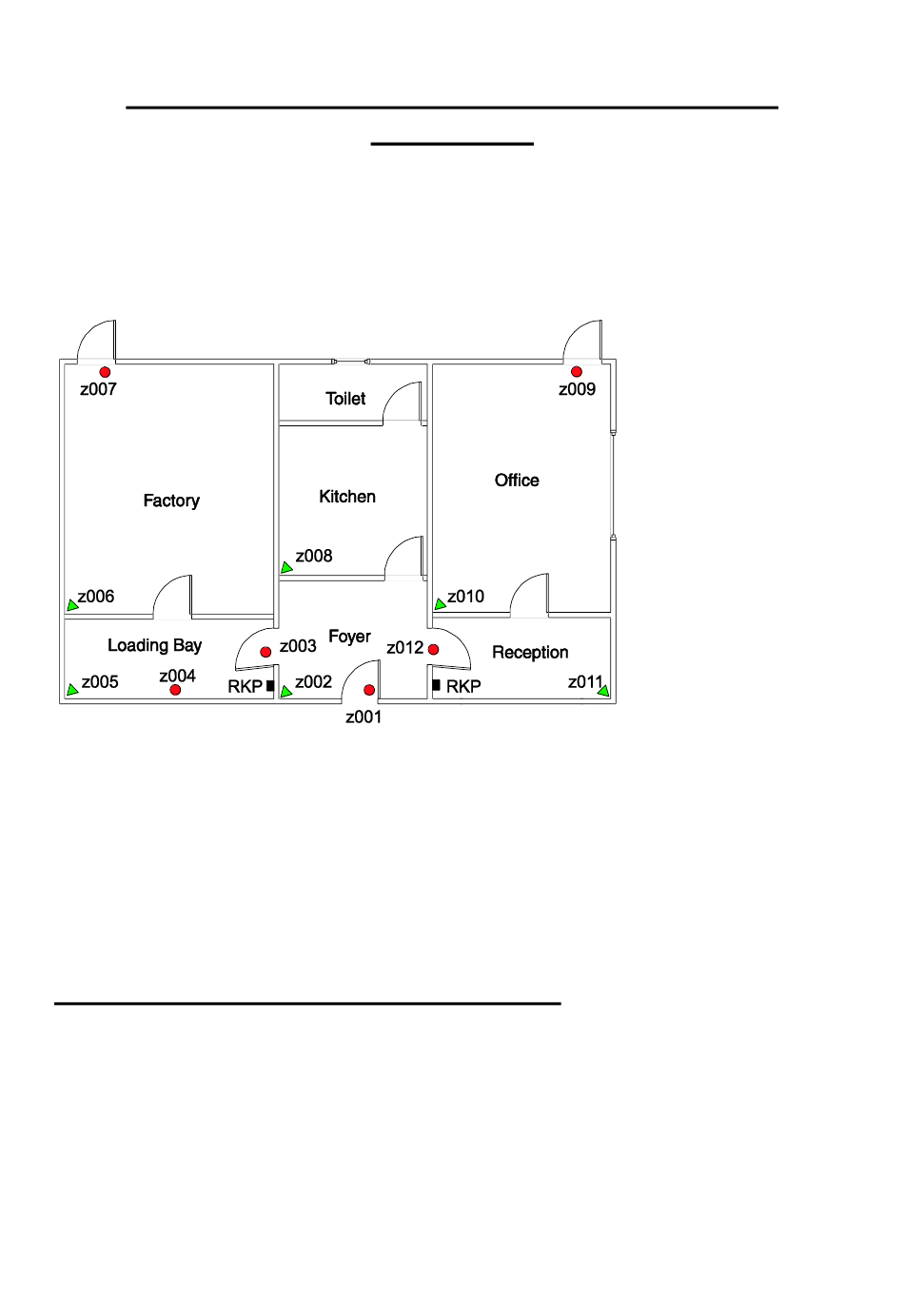

Figure12. Schéma local commercial typique.
I-on160
Liste des zones :
001. Porte Entrée
002. IR Foyer
003. Entrée
Chargement
004. Volet
005. IR Chargement
006. IR Usine
007. Sortie Secours
Usine
008. IR Cuisine
009. Sortie Secours
Bureau
010. IR Bureau
011. IR Réception
012. Entrée Réception
