i-on160
Près d'un matériel électronique,
notamment un ordinateur, une
photocopieuse ou un matériel radio, des
lignes de données ou d'équipements
industriels de catégorie 5.
A un endroit où la longueur du câbles
Bus est plus longue de 100m (voir
Configuration et longueur des câbles).
Note: Ne placez pas deux claviers à moins
d'un mètre l'un de l'autre. Dans le cas
contraire, les lecteurs de badges de
proximité se brouilleront les uns les autres.

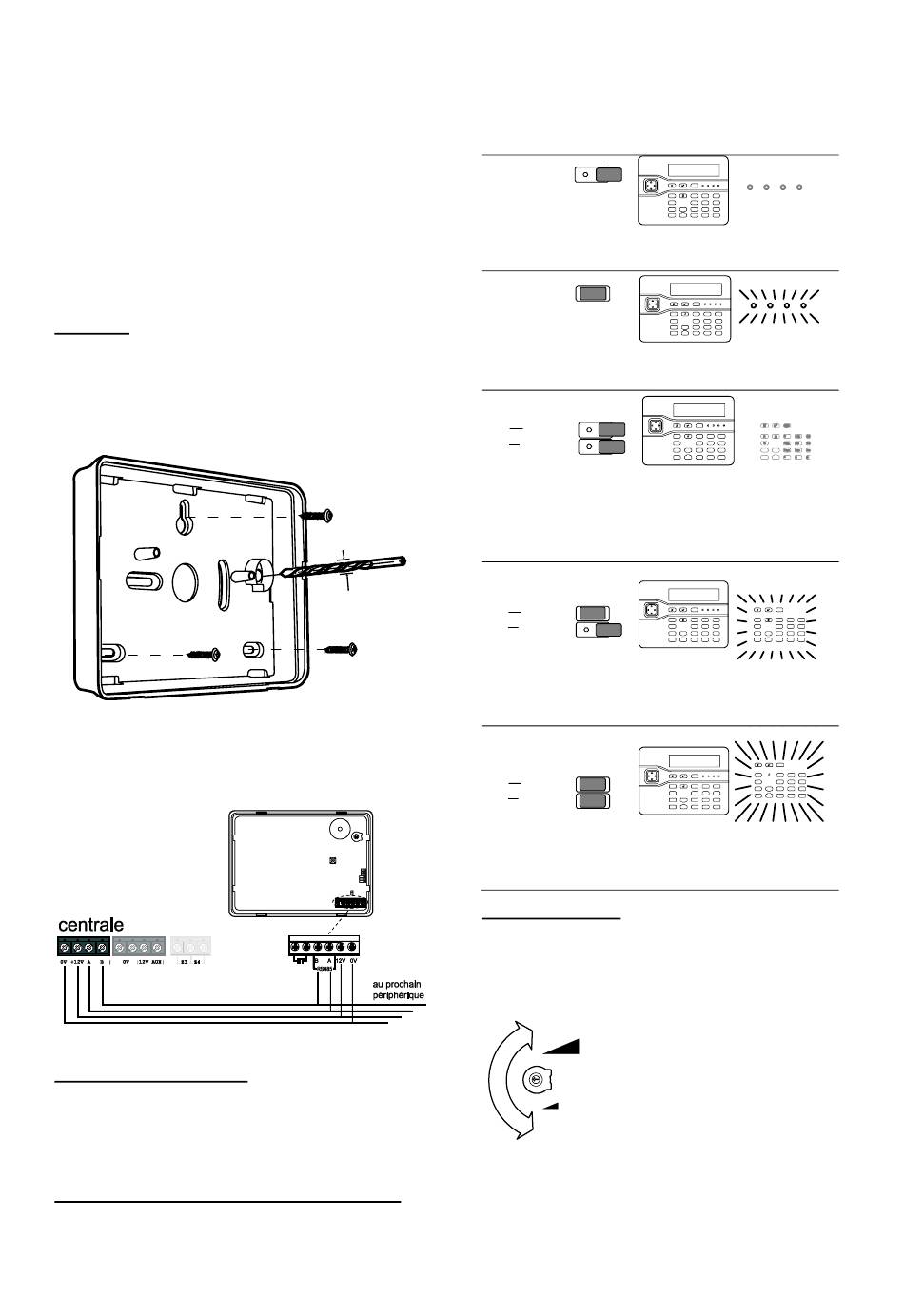

Fixation
Pour les systèmes de niveau 3, faites un
trou en utilisant un foret de 7mm (voir
Figure 15). Utilisez des vis M4 de 25mm
pour au moins trois trous lors du montage
du socle clavier sur le mur.
Figure 15 Fixation du socle clavier
Connexion
La Figure 16 montre comment connecter le
clavier à l'unité centrale.
Figure 16 Connexion un clavier
Adressage du clavier
L'unité centrale assigne des adresses à tous
les périphériques connectés au Bus lors de
mise sous tension initiale. Voir page 16
pour les instructions.
Rétro éclairage et voyants du clavier
Vous pouvez contrôler le rétro éclairage et
les voyants ABCD du clavier à l'aide des
cavaliers sur le circuit imprimé de celui-ci
(voir Figure 8 à la page 5 pour la position
des cavaliers).
Les cavaliers ont les fonctions suivantes :
ABCD-ON
Les voyants A, B, C, D, sont désactivés.
ABCD-ON
Les voyants A, B, C, D, sont activés.
BL
Le rétro éclairage est désactivé. Il
s'active pendant cinq secondes
lorsqu'un utilisateur presse une touche.
7mm
BL
Le rétro éclairage est activé en
permanence.
BL
Le rétro éclairage est activé en
permanence avec intensité.
Volume Buzzer
Pour modifier le volume des tonalités du
clavier (hors alarme), ajustez la commande
de volume du clavier (2 sur la Figure 8):
A
B
A
B
ON
A
BRIGHT
B
ON
A
BRIGHT
B
ON
A
B
BRIGHT
Fort
Note: Cette commande
modifie le volume des
tonalités (Entrée/Sortie). Le
volume des tonalités en
alarme est fixe.
Faible
MENU
1
2 abc
3 def
4 ghi
5 jkl
6 mno
7 pqrs
8 tuv
9 wxyz
*
0
#
MENU
1
2 abc
3 def
4 ghi
5 jkl
6 mno
7 pqrs
8 tuv
9 wxyz
*
0
#
MENU
1
2 abc
3 def
4 ghi
5 jkl
6 mno
7 pqrs
8 tuv
9 wxyz
*
0
#
MENU
MENU
1
2 abc
3 def
A
1
2 abc
3 def
4 ghi
5 jkl
6 mno
B
4 ghi
5 jkl
6 mno
7 pqrs
8 tuv
9 wxyz
7 pqrs
8 tuv
9 wxyz
*
0
#
*
0
#
MENU
A
1
2 abc
3 def
MENU
B
4 ghi
5 jkl
6 mno
1
2 abc
3 def
7 pqrs
8 tuv
9 wxyz
4 ghi
5 jkl
6 mno
*
0
#
7 pqrs
8 tuv
9 wxyz
*
0
#
