Pour une configuration en étoile, la
longueur du câble entre l'unité centrale et
les modules Bus ne devra pas dépasser 100
m. Il ne devrait pas y avoir au-delà de
quatre bras dans l'étoile.
Pour une configuration en série, la longueur
totale du câble ne devra pas excéder
1000m.

Terminaison de bus

Le Bus i-on160eur utilise une interface
RS485. Pour cette raison, la fin de ligne
dans certaines configurations doit être
rebouclée (terminée) afin d'améliorer la
performance dans une ambiance électrique
perturbée ou dans des lieux où l'on
trouvent de longs parcours de câbles. Les
extensions et les claviers de l'unité centrale
ont des picots de terminaison sur leurs
circuits imprimés (voir 10 sur la Figure 3
pour la centrale et 5 sur la Figure 8 pour le
clavier). Mettre en place un cavalier sur les
deux picots (term).
Dans une configuration en série, mettre un
cavalier sur les picots « term » pour les
périphériques en fin de Bus (voir Figure
11).
Dans une configuration en étoile :
S'il n'existe que deux bras sur l'étoile, la
configuration est donc pareille à celle en
série (voir "série 1" sur la Figure 11).
Page 8

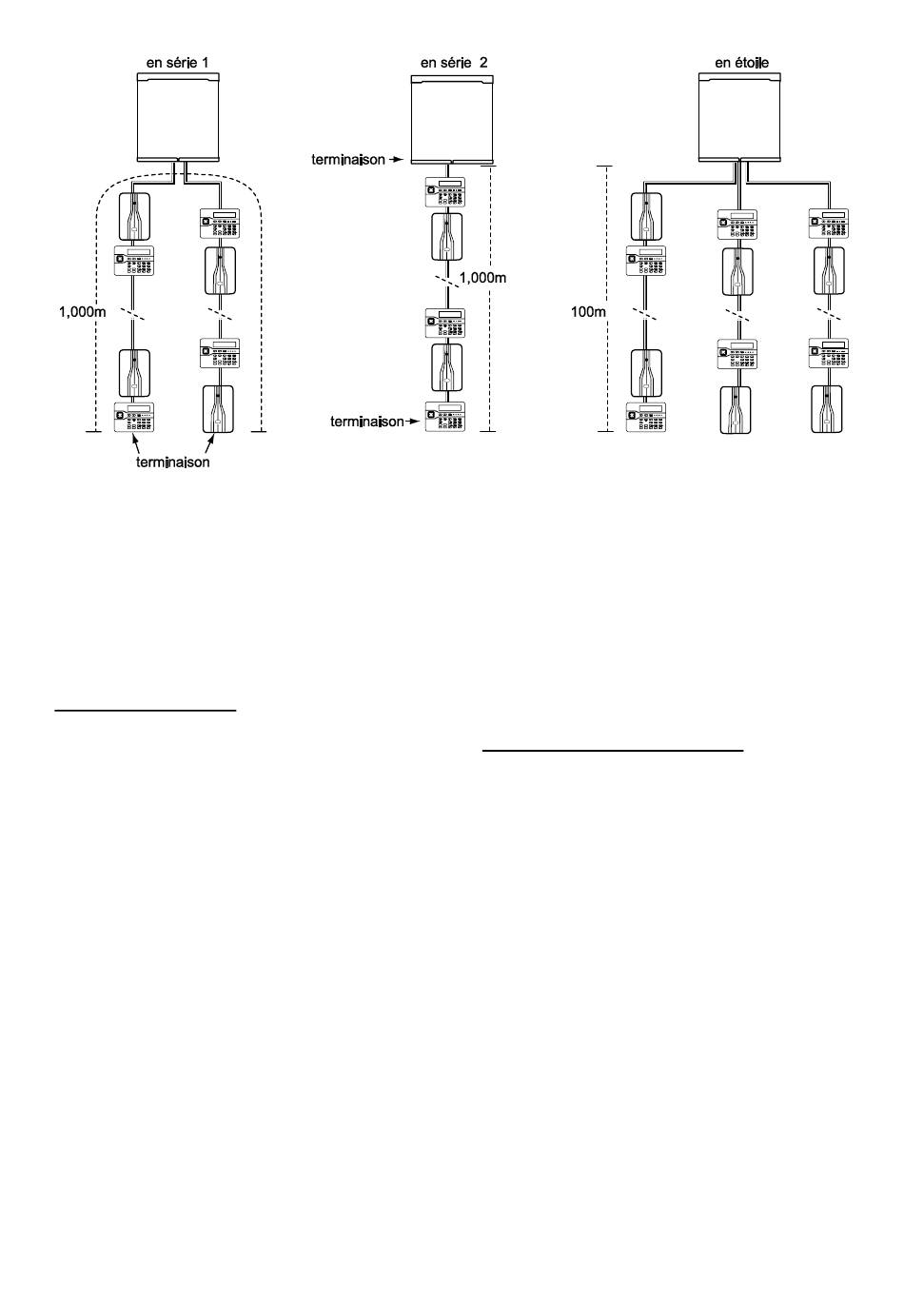

Figure 11 Configuration du câblage Bus
Mettre en place les cavaliers sur
« term » en fin de bus.
S'il existe plus de deux bras et que deux
câbles sont longs tandis que les autres
câbles sont courts (moins de 10m), il
est possible d'utiliser la terminaison sur
les deux câbles les plus longs.
S'il existe plus de deux bras, mais que
chaque câble mesure plus de 10m, ne
pas utiliser la terminaison.

Chute de tension admissible

Afin de permettre au système de
fonctionner correctement, la tension au
niveau de chaque dispositif NE doit PAS
descendre en-deçà de 10,5V. Cooper
Security recommande que la tension au
niveau de chaque dispositif reste à 12V.
Le câble d'alarme standard 7/0,2 a une
résistance de 8 ohms par 100m par
conducteur. La chute de tension admissible
est calculée en utilisant la formule suivante
: CTA = Courant tiré x Longueur câble x
0,08 x 2.
Le Tableau 1 présente la chute de tension
admissible correspondant au courant tiré et
à la longueur du câble.
La partie grisée signifie que la chute de la
tension admissible passe sous 12 Volts en
utilisant un conducteur simple.
