FUNZIONAMENTO
Termocaminetto a pellet di dimensioni contenute, in grado di riscaldare
l'acqua per alimentare l'impianto di riscaldamento (termosifoni, scalda
salviette, pannelli radianti a pavimento) ed inoltre con recupero di calore
nel locale di installazione tramite l'erogazione di una moderata quantità di
aria calda (I).

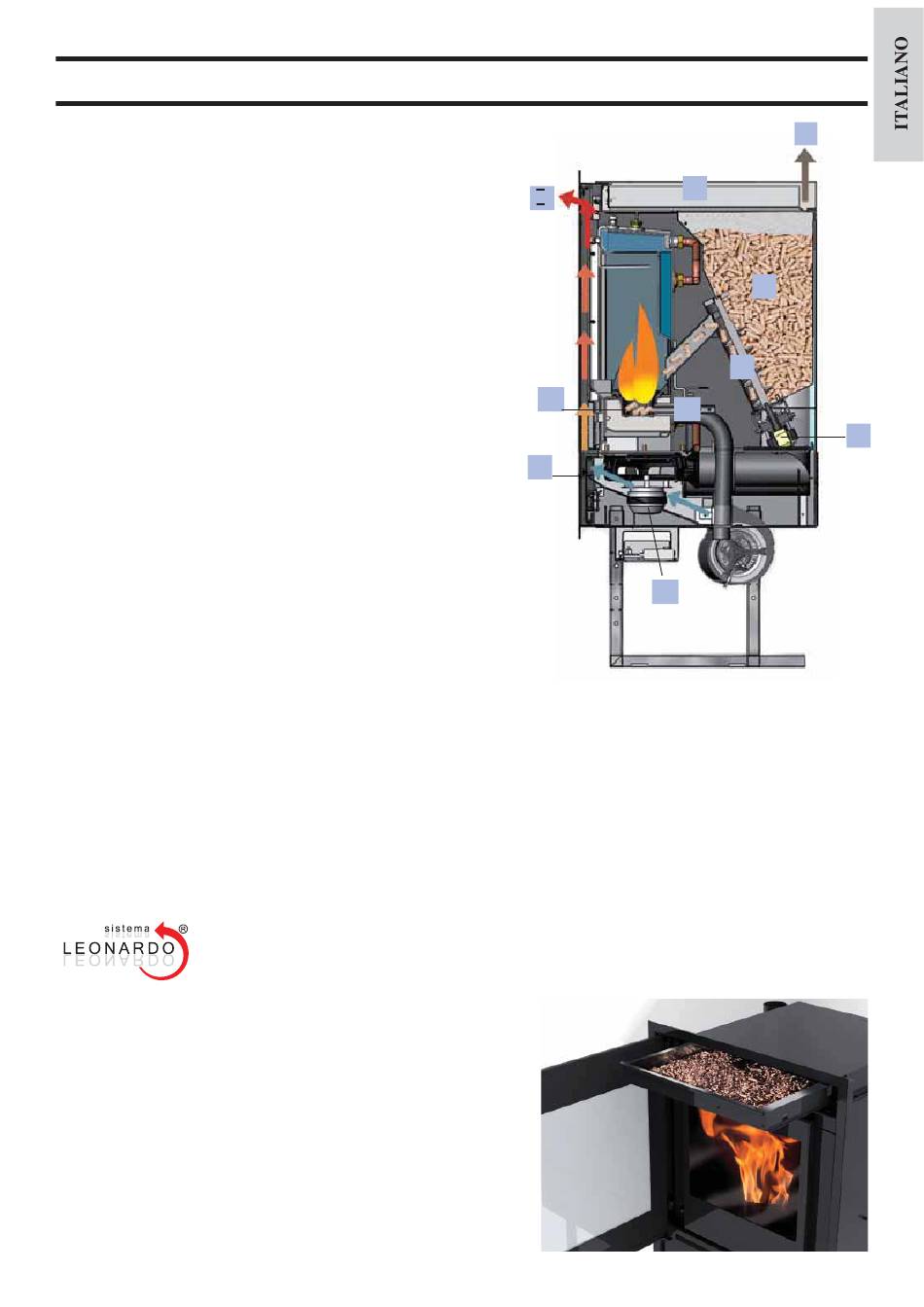

Il combustibile (pellet) viene prelevato dal serbatoio di stoccaggio (A)
e, tramite una coclea (B) attivata da motoriduttore (R) , viene trasportato
nel crogiolo di combustione (D). L'accensione del pellet avviene tramite
aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo
tramite un ventilatore estrattore fumi (F).
I fumi prodotti dalla combustione, vengono estratti dal focolare tramite
lo stesso ventilatore, ed espulsi dal bocchettone (H) ubicato nella parte
superiore del termocaminetto.
Le ceneri cadono nell'apposito cassetto da svuotare periodicamente.
Il focolare, è realizzato con una struttura interna in acciaio, ed è chiuso
frontalmente da due antine sovrapposte.
- un'antina esterna in vetro ceramico
- un'antina interna in vetro ceramico a contatto con il fuoco.
Il serbatoio del combustibile è ubicato nella parte posteriore del termo-
caminetto. Il riempimento del serbatoio avviene attraverso un apposito
cassetto (C), apribile dalla parte frontale del termocaminetto.
L'acqua contenuta nel termocaminetto si scalda e viene inviata dalla
pompa incorporata nell'impianto di riscaldamento.
Il termocaminetto ha vaso di espansione chiuso e valvola di sicurezza
sovrapressione incorporati.
L'alimentazione del combustibile, l'estrazione fumi/alimentazione aria
comburente, e l'attivazione della pompa sono regolate tramite scheda elet-
tronica (dotata di software con sistema LEONARDO
una combustione ad alto rendimento e basse emissioni.
Un ventilatore recupera una moderata quantità di calore suffi ciente per
evitare che i fumi troppo caldi fuoriescano dalla canna fumaria determi-
nando uno spreco di energia.
La velocità dell'aria è modulata elettronicamente proprio in base alla reale
necessità di recuperare calore. Per questo alla basse velocità il ventilatore
potrebbe essere spento o funzionare lentamente; il sistema ovviamente
privilegia lo scambio con l'acqua.
Proprio per questo, durante i primi giorni di funzionamento a caldaia
ancora pulita e non sporca di fuliggini e condensa, il ventilatore potrebbe
non attivarsi o girare molto lentamente anche alle alte potenze.
Sotto l'antina in vetro è installato il pannello sinottico (M) che consente la
gestione e la visualizzazione di tutte le fasi di funzionamento. Le princi-
pali fasi possono essere gestite anche attraverso il telecomando.
®
LEONARDO è un sistema di sicurezza e regolazione della combustione
che consente un funzionamento ottimale in qualunque condizione. LEO-
®
NARDO garantisce il funzionamento ottimale grazie a due sensori che ri-
levano il livello di pressione nella camera di combustione e la temperatura
dei fumi. La rilevazione e la conseguente ottimizzazione dei due parametri
avviene in continuo in modo da correggere in tempo reale eventuali ano-
malie di funzionamento. Il sistema ottiene una combustione costante rego-
lando automaticamente il tiraggio in base alle caratteristiche della canna
fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni
ambientali (vento, umidità, pressione atmosferica, installazioni in alta quo-
ta ecc.). Per un corretto funzionamento è necessario che siano rispettate le
norme d'installazione. LEONARDO
tipo di pellet e regolarne automaticamente l'affl usso per garantire attimo
dopo attimo il livello di combustione richiesto.
CARATTERISTICHE
®
) al fi ne di ottenere
® è inoltre in grado di riconoscere il
- 7
I
D
M
CARICAMENTO DEL PELLET
Un comodo cassetto frontale consente di caricare il
pellet agevolmente, ad altezza ergonomica, senza
dover sfi lare il focolare dalla sua sede e quindi in
assoluta sicurezza, in ottemperanza alle norme EN
14785.
-
