FRONTE
FIANCO
ALLACCIAMENTI IDRAULICI
S: Scarico 3/4" maschio
R: Ritorno impianto 3/4" maschio
C: Carico/Reintegro 3/4" maschio

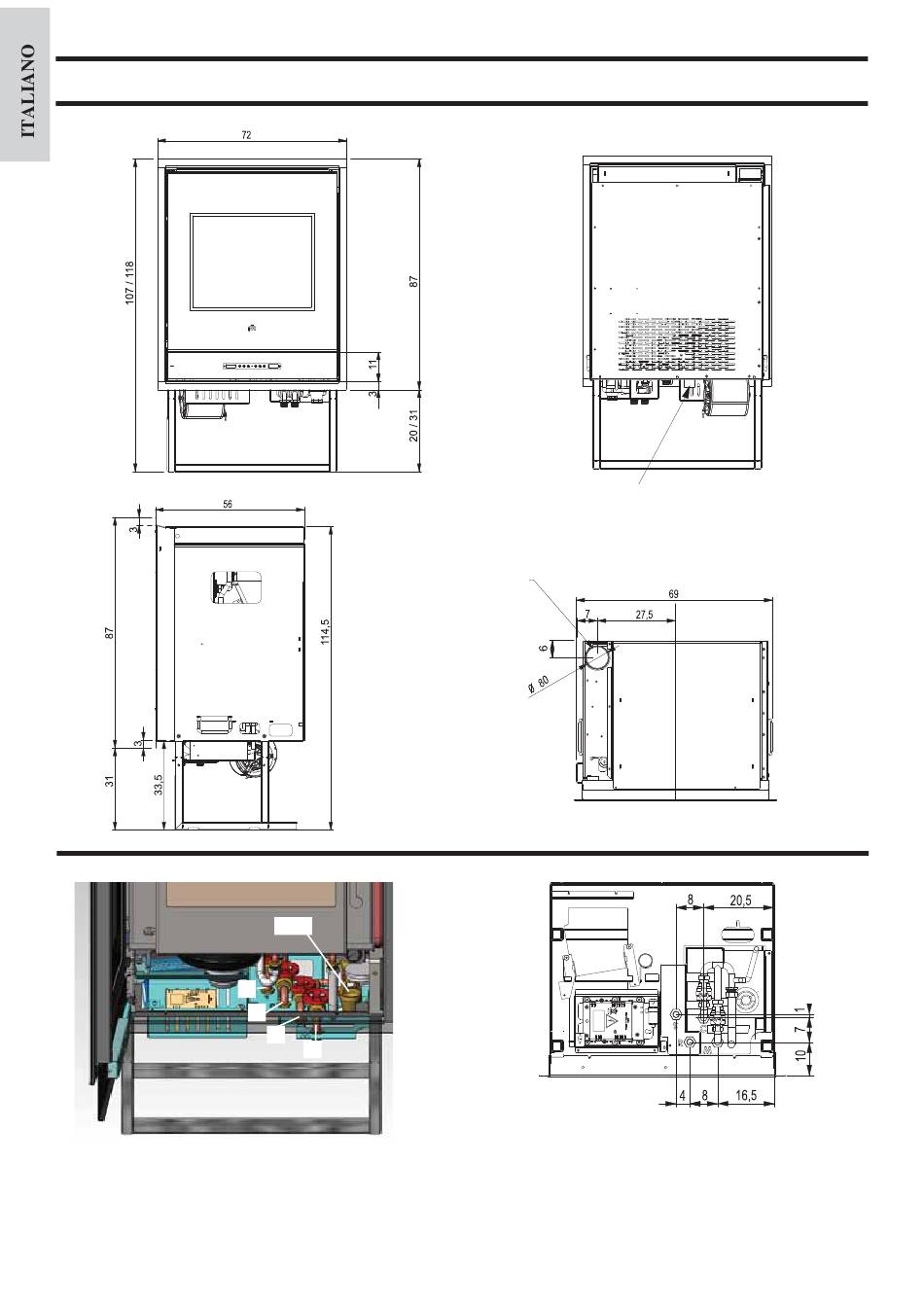

DIMENSIONI
*
VSP
S
R
C
M
RETRO
* altezza
minima
supporto
PIANTA
Aria combustione
Ø 40 mm
Uscita fumi
Ø 80 mm
M: Mandata impianto 3/4" maschio
VSP: Scarico valvola di sicurezza 3/4" femmina
