presa aria
esterna
MONTAGGIO DEL RIVESTIMENTO
• Nel caso di utilizzo di un rivestimento prefabbricato Edilka-
min, per defi nire l'esatto posizionamento del termocaminetto è
importante verifi care con quale rivestimento verrà completato.
In base al rivestimento prescelto, la collocazione del termoca-
minetto dovrà essere eseguita in modo differente (consultare le
istruzioni di montaggio contenute nella confezione di ciascun
rivestimento).
• Durante l'installazione verifi care sempre piombo e livello.
• Prima di installare il rivestimento verifi care la corretta funzio-
nalità dei collegamenti, dei comandi e tutte le parti in movi-
mento del termocaminetto .
La verifi ca va eseguita a termocaminetto acceso ed a regime
per alcune ore, prima di installare il rivestimento al fi ne di
poter eventualmente intervenire.
Di conseguenza, le operazioni di fi nitura, quali ad esempio
(costruzione della controcappa, montaggio del rivestimento,
esecuzione di lesene, tinteggiature, ecc.) vanno eseguite a col-
laudo ultimato con esito positivo.
• Edilkamin non risponde quindi degli oneri derivati sia da
interventi di demolizione che di ricostruzione anche se conse-
guenti a lavori di sostituzioni di eventuali pezzi del termocami-
netto difettosi.
INSTALLAZIONE
*

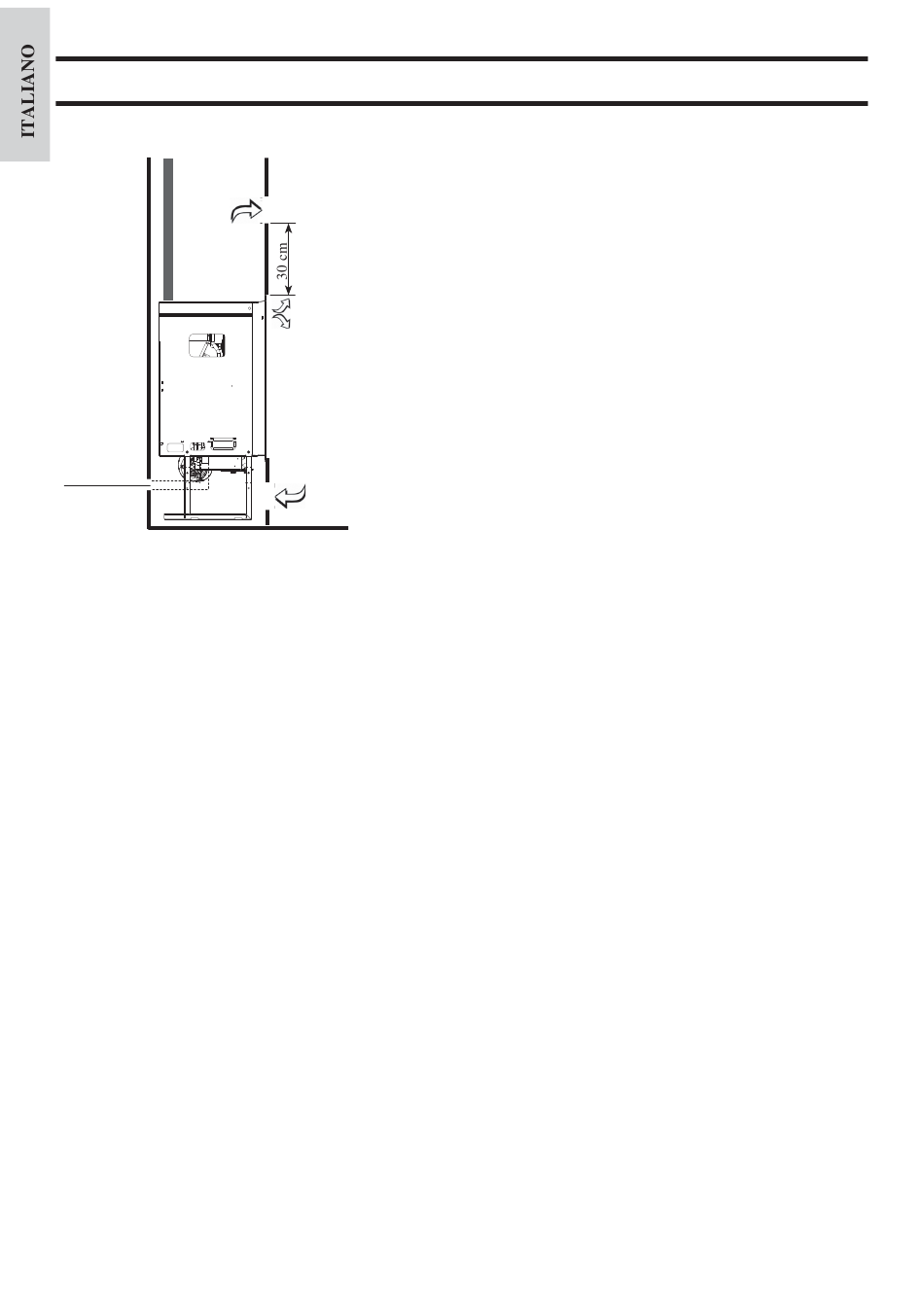

Griglia aerazione
interno controcappa
Uscita aria calda
*
Entrata aria di ricircolo
- 10
N.B: PER UNA CORRETTA INSTALLAZIONE
E' necessario prevedere due griglie di aerazione (superfi cie
maggiore di 300 cm²) una prima ad una quota inferiore a quella
del piano fuoco ed una seconda ad una quota maggiore di 30
cm rispetto al profi lo superiore della bocca.
Tali griglie evitano accumulo di calore all'interno che quindi
viene recuperato per contribuire a riscaldare il locale di instal-
lazione
• Le eventuali parti in legno del rivestimento devono essere
protette da pannelli ignifughi, non presentare punti di contatto
con il termocaminetto, ma essere opportunamente distanziate
da quest'ultimo almeno 1 cm ca. per consentire un fl usso di
aria che impedisca accumulo di calore.
• Durante la realizzazione del rivestimento è fondamentale
garantire il ripristino dell'aria di combustione per evitare
fenomeni di depressione nell'ambiente di installazione (vedi
capitolo presa aria esterna a pag. 9).
• Oltre a quanto sopra, tenere in considerazione quanto
indicato dalla norma UNI 10683/2005 ai paragrafi 4.4 e 4.7
"coibentazione, fi niture, rivestimenti e raccomandazioni di
sicurezza"
REALIZZAZIONE DELLA CONTROCAPPA
• la controcappa può essere realizzata con pannelli ignifu-
ghi in cartongesso o lastre in gesso
• durante la realizzazione devono essere previste le griglie
di areazione per evitare eventuali eccessi di temperatura
all'interno della stessa.
-
