ELEKTRONISCHE APPARATEN

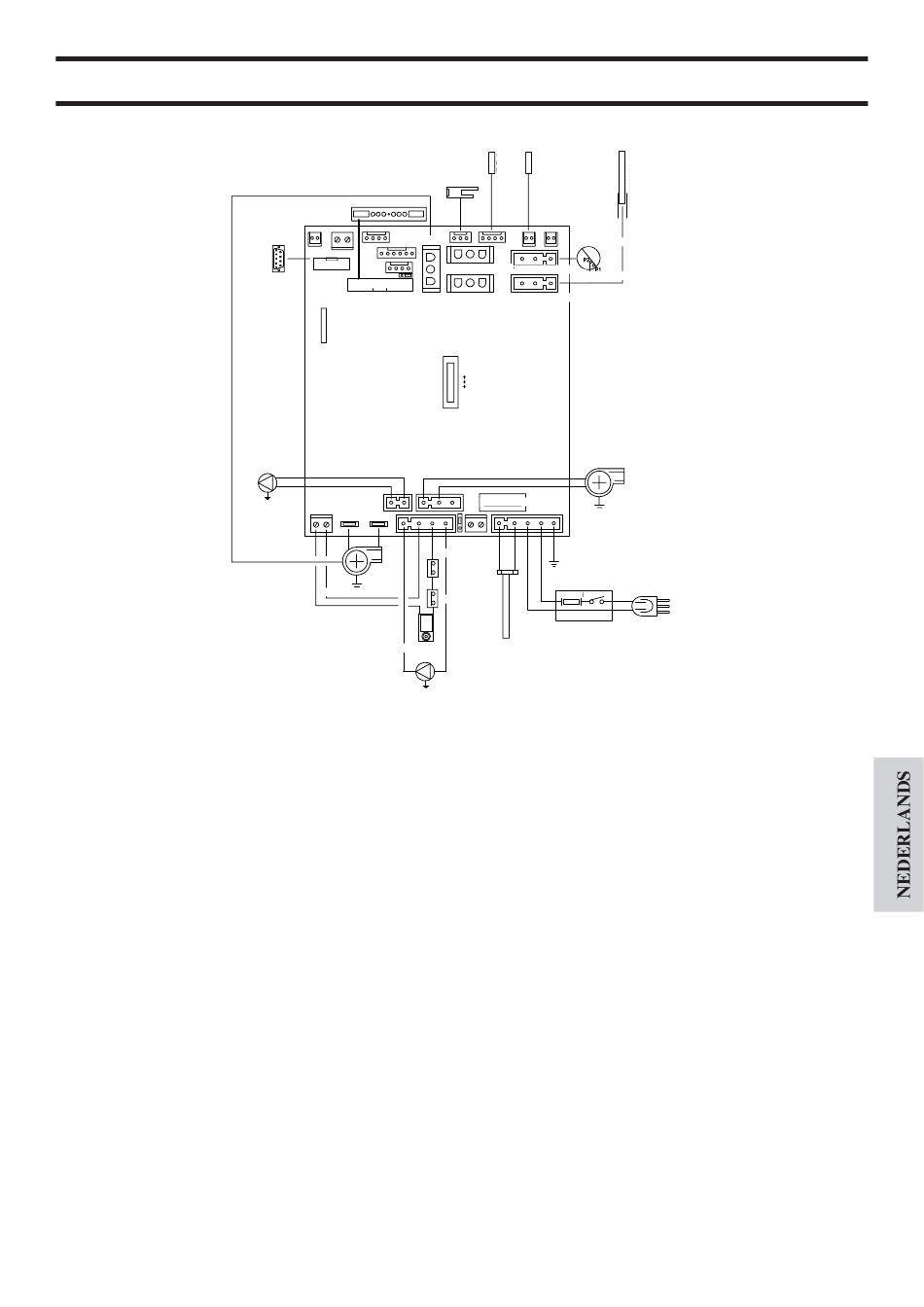

SCHALTPLAN
ELEKTRISCHE EIGENSCHAPPEN
THERMOKOPPEL:
bevindt zich op de rookafvoer en meet de temperatuur van de
rook op. Controleert met behulp van ingestelde parameters de
ontsteking, de functionering en de uitdoving van de Verwar-
mingsketel.
VACUÜMMETER (elektronische druksensor):
Meet de drukwaarde (ten opzichte van de installatieruimte) in
de verbrandingskamer op.
VEILIGHEIDSTHERMOSTAATWATER:
grijpt in als de temperatuur in de Verwarmingsketel te hoog is.
Blokkeert het laden van pellets waardoor de Verwarmingsketel
uitgaat. Handmatig heractiveren (op pag 108).
VEILIGHEIDSTHERMOSTAAT TANK:
grijpt in als de temperatuur in de Verwarmingsketel te hoog
is. Blokkeert het laden van pellets waardoor de Verwarming-
sketel uitgaat.
Luchstroomsensor
Bedieningspaneel
RPM rook
Contact
RS232
RS 232
consolle
Pomp boiler
(optie)
Mot. Verw. Rook
Vulschroef
Pomp toevoer
Meter Meter
boiler watertoevoer
Thermokoppel T° rook
optie
Vacuümmeter
RPM Vulschroef 1
Vacuümmeter
leespunten
Vulschroef Thermokoppel
RPM
2 niet gebruiken
batterij CR 2032
Ventilatie
warmteterugwinst
Zekering 2A
TM RM 90°C
Zekering 2AT
TM 150°C
Contact achterkant
Ontstekingsweerstan
1
SERIEPOORT
Op de AUX poort (op de elektronische kaart) is het mogelijk
om door de DEALER een optional voor de controle van het
aansteken en uitdoven te laten installeren (bijv. telefoonschake-
laar, omgevingsthermostaat), op de achterkant van de Verwar-
mingsketel. Kan worden aangesloten met de afzonderlijk
leverbare brugverbinding (code 640560).
BUFFERBATTERIJ
De elektronische kaart is voorzien van een bufferbatterij (type
3 Volt CR 2032).
Een storing in de functionering (hetgeen niet als een storing in
het product maar als nromale slijtage moet worden beschouwd)
van deze bufferbatterij wordt weergegeven met de berichten
"Battery check".
Neem voor verdere informatie hierover contact op met de Dea-
ler die de 1ste ontsteking uitgevoerd heeft.
- 105 - 105
- -
Netwerk 230 Vac
50Hz +/- 10%
