COMPONENTI - DISPOSITIVI DI SICUREZZA E RILEVAZIONE
Termocoppia fumi
Posta sullo scarico fumi, ne legge la temperatura.
Regola la fase di accensione e in caso di temperatura troppo
bassa attiva una fase di blocco.
Sensore fl usso aria
Posto nel canale d'aspirazione, interviene mandando in blocco
il termocaminetto, quando il fl usso dell'aria comburente non è
corretto, quindi con conseguente rischio di problemi di depres-
sione nel circuito fumi.
Termostato di sicurezza coclea
Posto in prossimità del serbatoio del pellet, interrompe l'alimenta-
zione elettrica al motoriduttore se la temperatura rilevata è troppo
alta.
Sonda di lettura temperatura acqua
Legge la temperatura dell'acqua, inviando alla scheda l'infor-
mazione, per gestire la modulazione di potenza del termocami-
netto. In caso di temperatura troppo alta, viene attivata una
fase di blocco.
Termostato di sicurezza acqua, a riarmo manuale
Legge la temperatura dell'acqua nel termocaminetto. In caso di
temperatura troppo alta, interrompe l'alimentazione elettrica al
motoriduttore. Nel caso che il termostato sia intervenuto, deve
essere riarmato agendo sul pulsante ubicato all'interno dell'an-
ta esterna, in alto a sinistra (fi g. B).
Resistenza
Provoca l'innesco della combustione del pellet. Resta accesa
fi nché la fi amma non è attivata.
Estrattore fumi
"Spinge" i fumi nella canna fumaria e richiama per depressione
l'aria di combustione.
Motoriduttore
Attiva la coclea permettendo di trasportare il pellet dal serbato-
io al crogiolo.
Pompa (circolatore)
"Spinge" l'acqua verso l'impianto di riscaldamento.
Vaso di espansione chiuso
"Assorbe" le variazioni di volume dell'acqua contenuta nel
termocaminetto, per effetto del riscaldamento.
!E' necessario che un termotecnico valuti la necessità di
integrare il vaso esistente con un altro in base al contenuto
totale d'acqua dell'impianto!
N.B.:
IN CASO DI BLOCCO IL TERMOCAMINETTO SEGNALA IL MOTIVO A DISPLAY E MEMORIZZA L'AVVENU-
TO BLOCCO.
*
Valvola di sovrapressione
Al raggiungimento della pressione di targa fa scaricare l'acqua
contenuta nell'impianto con conseguente necessità di reintegro.
ATTENZIONE!!!! ricordarsi di eseguire il collegamento
anche rete fognaria.
Manometro (M)
Posizionato all'interno del frontalino inferiore (fi g. A); permette
di leggere la pressione dell'acqua nel termocaminetto.
Con termocaminetto funzionante, la pressione massima consen-
tita è di 1,5 bar.

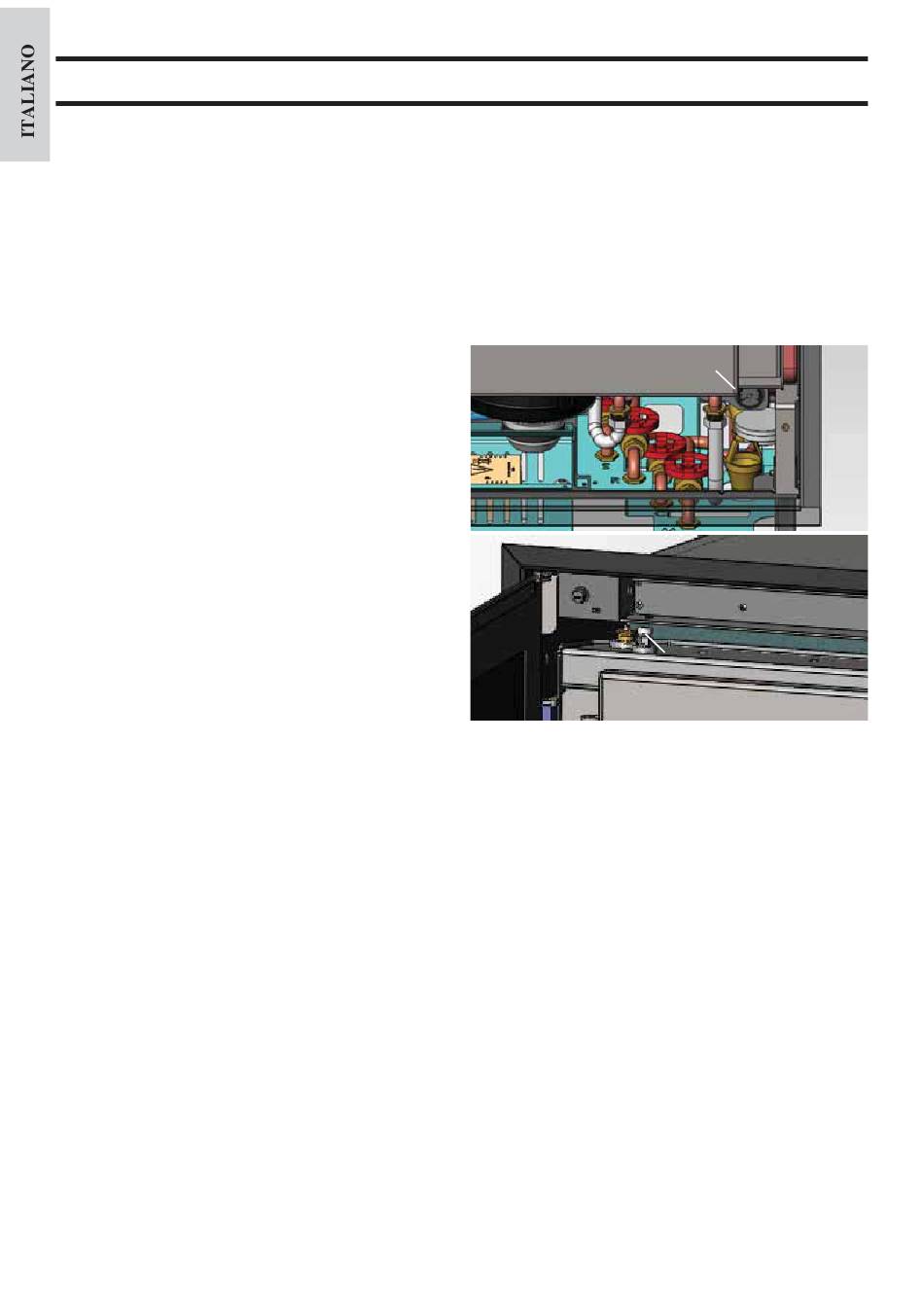

fi g. A
*
fi g. B
N° 2 valvoline di sfi ato:
Poste nella parte superiore, permettono di "sfi atare" aria
eventualmente presente dopo il carico dell'acqua all'interno del
termocaminetto.
ATTENZIONE:
sfi atando la caldaia tramite le apposite valvoline (V foto sopra),
l'acqua in uscita potrebbe cadere sulla scheda elettronica o
su altri componenti elettrici determinando un pericolo per la
persona e un guasto del prodotto. Dirigere sempre lo scarico
"orientabile" delle valvoline sul davanti e assicurarsi che l'ac-
qua non investa organi elettrici.
Rubinetto di scarico
Posizionato all'interno del frontalino inferiore; da aprire nel
caso serva svuotare l'acqua contenuta nel termocaminetto.
