Fonctions de mesure
Étapes
2.
3.
Valeurs affichées
iPlan peut uniquement afficher les informations de valeurs de gris/unités Hounsfield/SUV par pixel
telles qu'elles sont calculées et exportées par le scanner. Veuillez procéder avec prudence en
interprétant ces informations et vous assurer de leur exactitude. Les données TDM à faisceau
conique ou les données d'angiographie rotationnelle, par exemple, ne contiendront pas les
valeurs HU réelles.
Il incombe à l'utilisateur de vérifier l'exactitude des unités Hounsfield affichées.
Étant donné que les valeurs de fixation normalisée (SUV) peuvent varier selon le scanner
TEP utilisé, il convient de toujours comparer les valeurs affichées avec les SUV obtenues
directement sur le scanner utilisé précédemment.
Affichage du système de coordonnées
Lorsque vous activez une fonction de mesure dans la barre d'outils et que vous cliquez sur la
série d'images, le logiciel affiche aussi les coordonnées de la série d'images au point sélectionné
conformément au système de coordonnées défini dans l'onglet Viewing Options (voir page 187).
N°
①
②
③
REMARQUE : les coordonnées affichées ici, notamment celles du cadre stéréotaxique, ne
conviennent pas à l'ajustement de l'arc. Seules les coordonnées issues de la boîte de dialogue
des paramètres de l'arc ou de l'impression peuvent être utilisées pour procéder au traitement.
L'affichage du système de coordonnées ne doit être utilisé qu'à des fins de visualisation.
200
Cliquez sur n'importe quel point sur la coupe pour afficher la valeur de gris du point sélec-
tionné.
Pour actualiser la valeur dynamiquement, maintenez le bouton gauche de la souris enfon-
cé et déplacez le pointeur de la souris sur l'image.
Cliquez à nouveau sur le bouton pour le désactiver et effacer la valeur affichée de la vue
d'image.
Explication
Cette ligne indique la référence de base du système de coordonnées. Ici, une série
d'images TDM axiales marquée #1 (Brainlab Image Set sélectionné comme système de
coordonnées dans l'onglet Viewing Options).
Si vous sélectionniez par exemple Headring comme système de coordonnées dans l'on-
glet Viewing Options, cette ligne indiquerait le cadre stéréotaxique sélectionné pour le
plan.
Coordonnées X, Y, Z pour le point sélectionné sur la série d'images.
Valeur de mesure pour le point sélectionné.

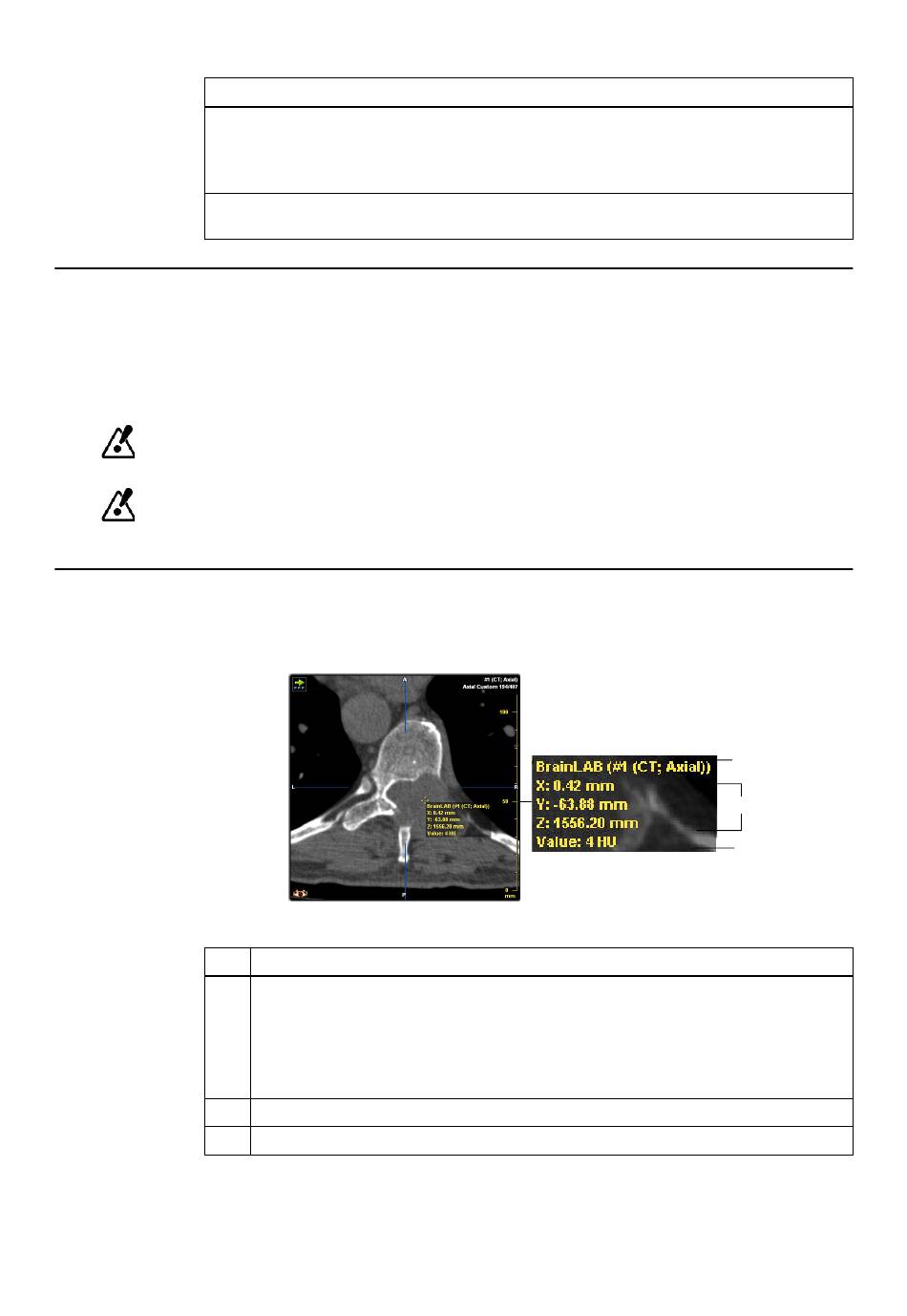

Figure 103
Guide d'utilisation du logiciel Rév. 1.4 iPlan Spine Ver. 3.0
