FONCTIONS DE LA BARRE D'OUTILS
11.3.4
3D Clipping
Informations générales
Sous cet onglet, vous pouvez définir la partie de l'image à afficher sur les vues d'images :
• En positionnant un cadre autour d'une partie de l'image que vous souhaitez exclure de la vue
3D (Enable Clipping Range)
• En excluant un quartier du modèle 3D de façon à afficher une section transversale de la série
d'images (Enable Cubic Cut)
Définir un domaine de découpe
Étapes
1.
2.
3.
4.
Guide d'utilisation du logiciel Rév. 1.4 iPlan Spine Ver. 3.0
Cliquez sur Enable Clipping Range.
Un cadre bleu apparaît sur les vues d'images supérieures.
S'il n'est pas déjà activé, cliquez sur le bouton Adjust Clipping Range/Cubic
Cut dans la barre d'outils.
Positionnez le pointeur de la souris sur le cadre et ajustez-le de sorte qu'il entoure la zo-
ne à exclure de la vue 3D.
Pour afficher un aperçu du modèle 3D obtenu, cliquez sur la vue d'actualisation en bas à
gauche de l'écran.

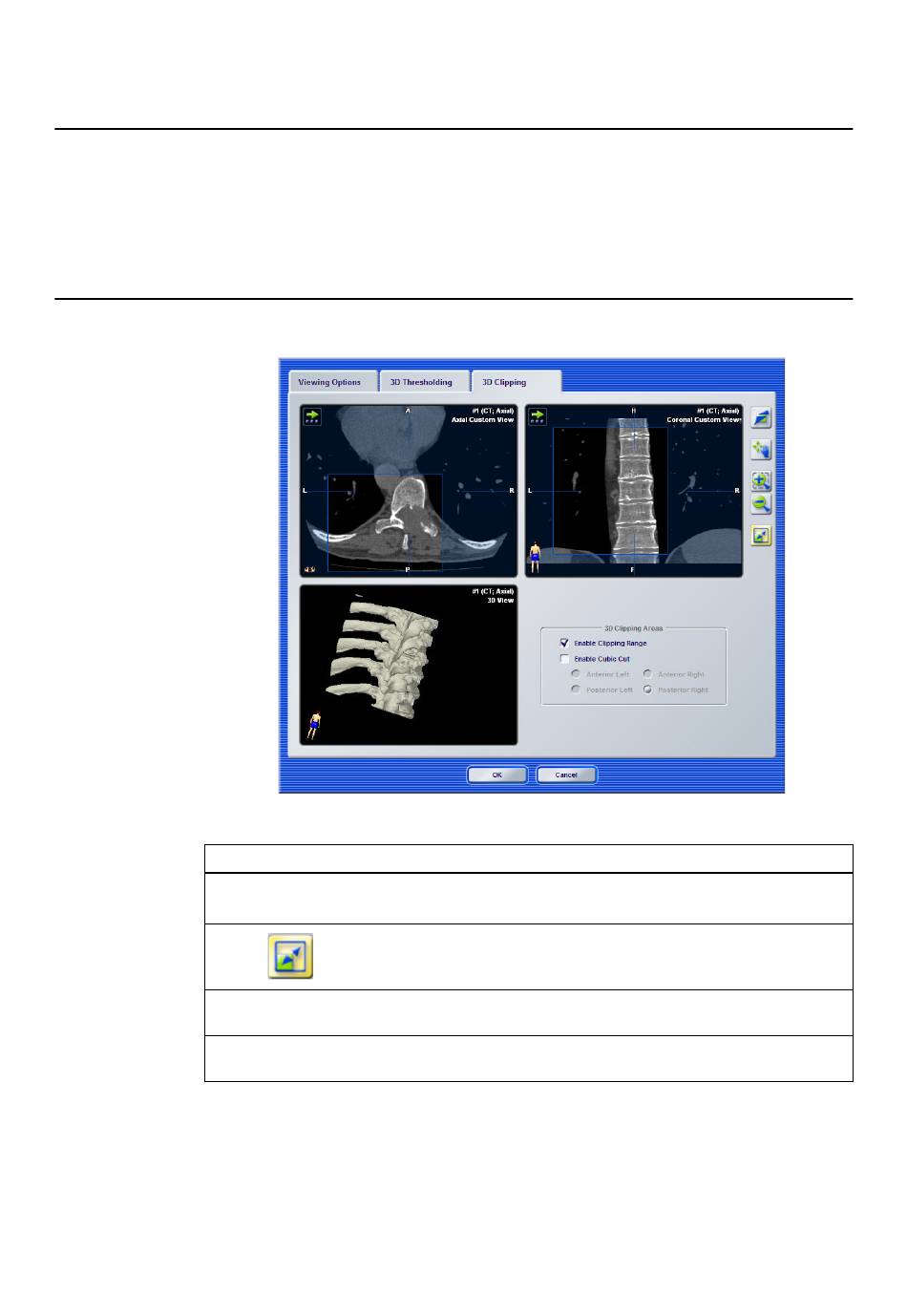

Figure 99
189
