Couverture Radar
La zone balayée par le radar est définie par deux commandes distinctes: le nombre
de barres (lignes) et le sélecteur d'azimut de balayage radar (= angle de balayage en
degrés) (voir ci-dessous). Plus la surface de balayage est grande, plus il faut de temps
au faisceau pour la parcourir, ce qui signifie également un temps plus long entre les
mises à jour et une portée et une précision plus faible.

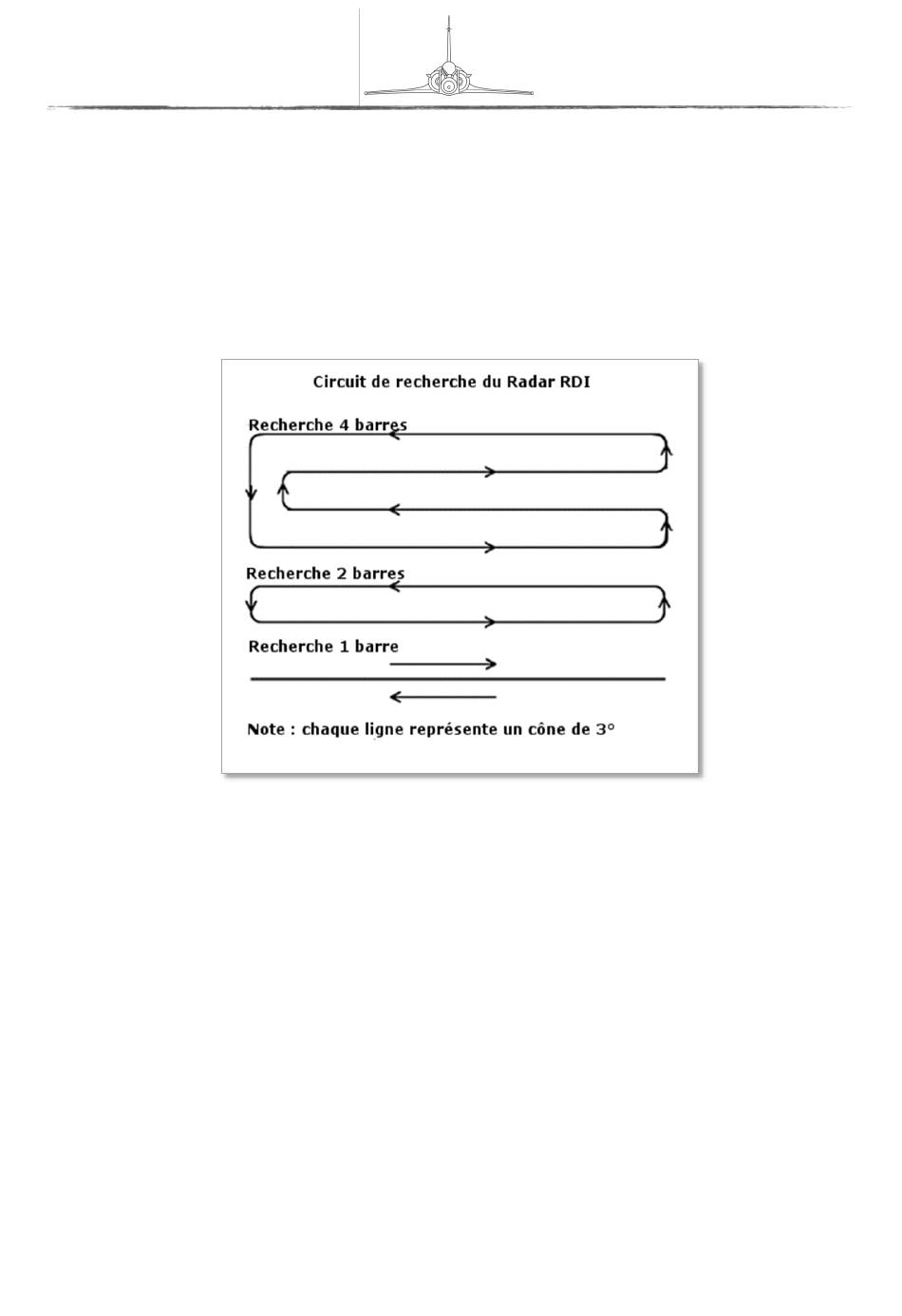

Le circuit de recherche du RDI est le suivant:
Comme indiqué plus haut, avec 1 barre de recherche, le cône de 3° de diamètre
ne se déplacera que sur le plan horizontal de gauche à droite, terminant ainsi le
balayage très rapidement, mais couvrant également une zone très limitée.
Dans la recherche à 4 barres, l'espace vertical total couvert par le radar fera 12
degrés, balayés en quatre passages horizontaux de 3°.
De même, la recherche 2 barres couvrira un total de 6 degrés en deux balayages
de 3°. La figure de la page suivante illustre la couverture verticale du Radar
RDI:
